土建阶段预埋

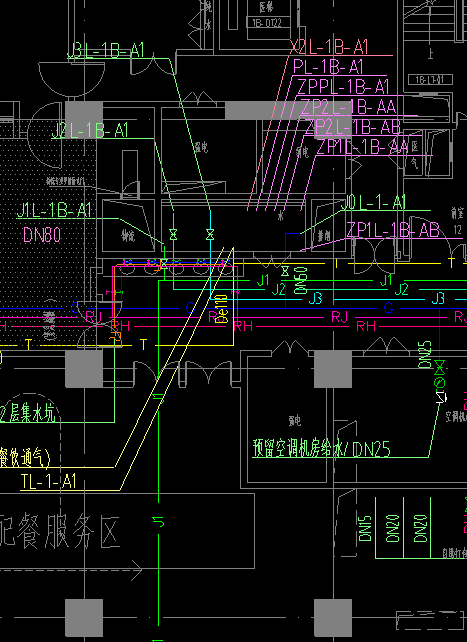

土建阶段，这个区域预埋墙柱，凭平面图是预埋哪些系统套管在墙柱？

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-06-03 15:41:58

“土建阶段预埋”是指在建筑物主体结构（主要是钢筋混凝土结构）的**混凝土浇筑之前**，根据设计图纸和施工要求，预先将**非结构构件、设备、管线或后期安装所需的连接件、套管、孔洞**等，**精准地放置、固定在钢筋骨架或模板内的指定位置**，并在后续混凝土浇筑时将其埋入混凝土中的施工过程。
**核心目的：**
1. **为后续工程创造条件：** 避免在凝固的混凝土上开槽、钻孔、凿洞，破坏结构，节省工时和成本。
2. **确保后期安装的牢固性：** 预埋件（如钢板、螺栓、套筒）为幕墙、设备、栏杆、管道支架等提供了直接、可靠的受力连接点。
3. **保证管线贯通：** 预埋管线（电线管、水管套管）是隐蔽工程的关键，确保后期穿线、布管顺畅。
4. **预留空间：** 预埋孔洞、套管为管道、风管、线缆等穿越楼板、墙体预留了通道。
5. **保证防雷接地连续性：** 预埋接地连接点（钢筋、扁钢）是建筑防雷系统的基础。
**预埋内容主要分为两大类：**
### 一、结构类预埋（与主体结构受力或构造相关）
1. **钢筋类：**
* **预埋钢筋/钢板：** 用于结构构件之间的连接（如柱与墙、墙与梁的连接筋）、设备基础锚固、后浇带钢筋等。
* **钢筋连接套筒：** 在装配式建筑中，用于预制构件之间钢筋的连接。
* **锚栓/地脚螺栓：** 用于固定大型设备（如电梯、大型空调机组、变压器）、钢结构柱脚、幕墙埋件等。需要精确的定位和固定。
* **吊环/吊钉：** 用于预制构件的吊装。
* **防雷接地引下线/均压环连接点：** 利用结构主筋或专用扁钢预埋，与防雷系统连接。
2. **孔洞/套管类 (结构预留)：**
* **大型设备吊装孔/安装孔：** 在楼板上预留，用于后期大型设备（如冷水机组）的吊入和安装。
* **大型管道穿结构套管：** 如大型风管、水管穿越混凝土剪力墙或核心筒时预埋的钢套管（带止水翼环）。
* **施工后浇带/伸缩缝止水带固定件：** 用于固定橡胶止水带。
### 二、建筑安装类预埋（为建筑功能、装修、设备安装服务）
1. **机电管线类：**
* **电线导管/线槽：** 预埋在楼板、墙体内，用于后期穿放电线电缆。
* **水管套管：** 预埋在楼板、墙体内，用于后期水管（给水、排水、消防）穿行。穿越有水房间（卫生间、厨房）或外墙时需带止水翼环。
* **弱电套管：** 用于网络、电话、电视、安防等线路穿行。
* **通风空调套管：** 用于风管穿墙或楼板。
2. **固定件/连接件类：**
* **门窗固定片/副框连接件：** 预埋在门、窗洞口四周的混凝土或砌块墙中，用于后期门窗框的固定安装。
* **幕墙埋件：** 预埋在结构梁、柱、墙上的钢板和锚筋（通常为槽式或板式），是幕墙龙骨安装的基础，要求精度极高。
* **栏杆/扶手预埋件：** 预埋在阳台、楼梯、平台边缘，用于固定栏杆立柱。
* **电梯导轨支架预埋件：** 预埋在电梯井道墙壁上，用于固定电梯导轨。
* **管道支架/吊架预埋件：** 在顶板、梁上预埋钢板或吊杆，用于后期安装管道支架。
* **设备基础预埋件：** 如水泵、风机等小型设备基础的固定螺栓或钢板。
* **卫生间洁具固定件：** 如马桶、小便器的固定螺栓（有时也后期安装）。
3. **孔洞类 (建筑预留)：**
* **小型管道穿墙/楼板孔洞：** 由预埋的塑料或钢套管形成。
* **线盒预留洞：** 用于后期安装开关、插座、接线盒。
* **排烟/排气道预留洞：** 在厨房、卫生间位置。
* **检修口预留洞：** 如吊顶检修口。
**预埋施工的关键点：**
1. **精准定位：** 必须严格按照设计图纸（结构图、建筑图、机电图）进行精确测量放线。坐标、标高、间距误差必须控制在规范允许范围内（尤其对幕墙埋件、设备螺栓等要求极高）。
2. **牢固固定：** 预埋件必须与钢筋骨架或模板可靠固定（焊接、绑扎、专用卡具），防止在浇筑混凝土时发生位移、倾斜甚至脱落。大型埋件常需额外支撑。
3. **成品保护：** 预埋管口需加管帽或封堵，防止混凝土、杂物进入堵塞；螺栓丝扣需涂油并包裹保护，防止锈蚀和损坏；埋件表面需清理干净。
4. **材料质量：** 预埋件（钢板、螺栓、套管）的材质、规格、尺寸、防腐处理（热浸镀锌等）必须符合设计要求。
5. **协调配合：** 结构、建筑、机电各专业图纸必须进行综合会审，解决“打架”问题，确保预埋位置不冲突。
6. **隐蔽验收：** 在混凝土浇筑前，必须组织监理、施工方对预埋件的位置、数量、固定、保护情况进行全面检查验收，做好隐蔽工程记录（拍照、录像、文字）。
**常见问题与风险：**
* **位置偏移/遗漏：** 导致后期无法安装或需要剔凿结构补救，影响结构安全、增加成本、延误工期。
* **固定不牢：** 浇筑时移位，失去作用。
* **堵塞：** 管口未封堵或封堵不严，被混凝土堵塞，后期疏通困难甚至无法使用。
* **锈蚀：** 埋件未做防腐或保护不当提前锈蚀，影响强度和耐久性。
* **专业冲突：** 不同专业预埋件位置重叠或冲突，未及时发现处理。
* **材料错误：** 用错规格或材质的预埋件。
**总结：**
土建阶段预埋是一项**极其重要且精细化**的隐蔽工程，是**承上启下**的关键环节。其质量直接决定了后续安装工程的顺利进行、建筑物的使用功能、结构安全和整体施工效率。必须高度重视图纸会审、精确测量、可靠固定、严格验收和成品保护。可以说，“预埋做得好，后期没烦恼；预埋出问题，返工少不了”。
如果你有具体的项目阶段（如正在做预埋准备、遇到某个预埋问题）或想了解某类预埋（如幕墙埋件、套管预埋）的细节，可以进一步提问。
