管道横向安装宜设2‰～5‰的坡度，且应坡向排水管

首页 > 有问必答 > 问题详情

本周热点问题

tc20190510101455453

2026-06-10 15:46:17

安装资料 420 四川德阳市 10币

管道横向安装宜设2‰～5‰的坡度，且应坡向排水管

管网安装检验批质量验收记录

5.1.17 管道横向安装宜设2‰～5‰的坡度，且应坡向排水管；当局部区域难以利用排水管将水排净时，应采取相应的排水措施。当喷头数量小于或等于5只时，可在管道低凹处加设堵头；当喷头数量大于5只时，宜装设带阀门的排水管。

检查数量：全数检查。

检查方法：观察检查、水平尺和尺量检查。

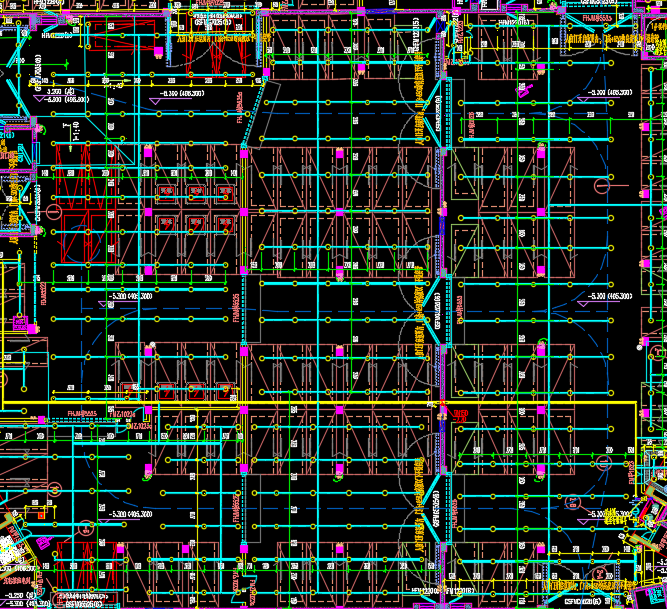

如何填写检查数量，如图

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-06-10 16:27:07

您提到的管道安装要求非常关键，这是确保管道系统正常运行、防止积水和腐蚀的基本原则。以下是详细解释和要点：
**核心要求：**
1. **坡度范围：** 管道在水平或接近水平安装时，**必须**设置 **2‰ (千分之二) 至 5‰ (千分之五)** 的坡度。
* **含义：** 每1000毫米（1米）的水平长度，管道的一端要比另一端高出 **2毫米到 5毫米**。
* **计算示例：** 一段10米长的管道，坡度取中间值3.5‰，则其排水端应比另一端低 `10,000 mm * 0.0035 = 35 mm`。
2. **坡向：** 坡度**必须**朝向**指定的排水点或排水管**。
*目的是让管道内可能残留的液体（冷凝水、泄漏水、冲洗水、雨水等）能够**依靠重力**自然、顺畅地流向并汇集到预设的排水点（如排水阀、疏水阀、集水坑、排水漏斗、总管等），最终被安全排出系统。
**为什么需要设置坡度并坡向排水管？**
* **防止积水：** 这是最主要的目的。水平管道完全水平安装时，内部液体无法自行排出，会积聚在低洼处。
* **避免腐蚀：** 积水会加速管道内壁的腐蚀，尤其是对碳钢管、铸铁管等。
* **防止冻结：** 在寒冷环境中，积水会冻结膨胀，可能导致管道破裂。
* **防止水锤：** 蒸汽或气体管道中的积水被高速介质推动时，会产生破坏性的水锤现象。
* **维持卫生：** 在给水、消防、空调凝结水等管道中，积水会滋生细菌、藻类，影响水质或空气质量。
* **便于排空：** 在系统维护、检修或长期停用时，需要将管道内的介质（尤其是液体）完全排空。坡度确保排空彻底。
* **保证仪表精度：** 对于需要测量流量、压力等的仪表，其前后管段积水会影响测量精度。
* **满足规范要求：** 这是管道安装工程规范（如GB 50235《工业金属管道工程施工规范》、GB 50242《建筑给水排水及采暖工程施工质量验收规范》等）中的普遍性强制要求。
**应用范围：**
此要求广泛适用于各种可能出现积水的管道系统，特别是：
* **蒸汽管道及其凝结水管道**
* **压缩空气管道**
* **燃气管道（尤其是湿燃气或可能产生冷凝液的管道）**
* **空调系统的冷冻水、冷却水管道（尤其是回水管）**
* **空调系统的冷凝水排水管道**
* **消防喷淋系统的供水管和排水管**
* **工业工艺管道（根据介质特性确定）**
* **给水管道（在某些需要排空的管段）**
* **雨水管道**
* **需要冲洗或排空的任何液体或湿气体管道**
**施工要点：**
1. **精确测量：** 在安装支架和管道时，必须使用水平仪（气泡水平仪或激光水平仪）精确控制坡度。
2. **支架调整：** 管道支架（尤其是吊架）的高度必须根据坡度要求精确调整，确保整段管道坡度连续、一致。
3. **避免“反坡”：** 严格防止任何局部管段出现反向坡度（即坡向非排水端），这会导致积水袋。
4. **排水点设置：** 在管道系统的**最低点**、**可能积聚液体的部位**（如阀门前后、U型弯底部、仪表前、盲端前）以及**间隔一定距离**处，必须设置**排水阀**（如球阀、闸阀、旋塞阀）或**疏水阀**（蒸汽系统）。
5. **图纸标注：** 设计图纸上应清晰标明管道的坡度要求和排水点的位置。
6. **介质特性：** 具体坡度值（在2‰-5‰范围内）的选择有时需考虑介质粘度、流量等因素。粘度大的液体可能需要更大的坡度。
7. **管道长度：** 长距离管道尤其需要注意坡度的连续性和排水点的合理分布。
**总结：**
您提到的“管道横向安装宜设2‰～5‰的坡度，且应坡向排水管”是管道工程中一项**至关重要且必须严格执行**的基本技术要求。它通过利用重力作用，有效解决了水平管道积水带来的各种隐患（腐蚀、冻结、水锤、卫生问题、影响运行等），保障了管道系统的安全、可靠、高效运行和长久使用寿命。施工时必须确保坡度准确、连续且方向正确指向预设的排水设施。

点赞0

回复 3

举报

我的回答

提交取消

回复
全部回复
- tc20190510101455453白银专家

  2026-06-16 16:42:38

  与问题不符

  回复

  回复
- 狂暴战白银专家

  2026-06-11 17:37:25

  豆包：配水干管、配水管：直线段每 15m 测 1 个点配水支管：直线段每 10m 测 1 个点小管径管道（DN≤50）：直线段每 8m 测 1 个点管道起点、终点、最高点、最低点必测点

  回复

  回复

  tc20190510101455453 于2026-06-16 16:42:15 回复：多谢兄台！
