全部回答

•

  机电张工铂金专家

  2026-06-15 11:36:21

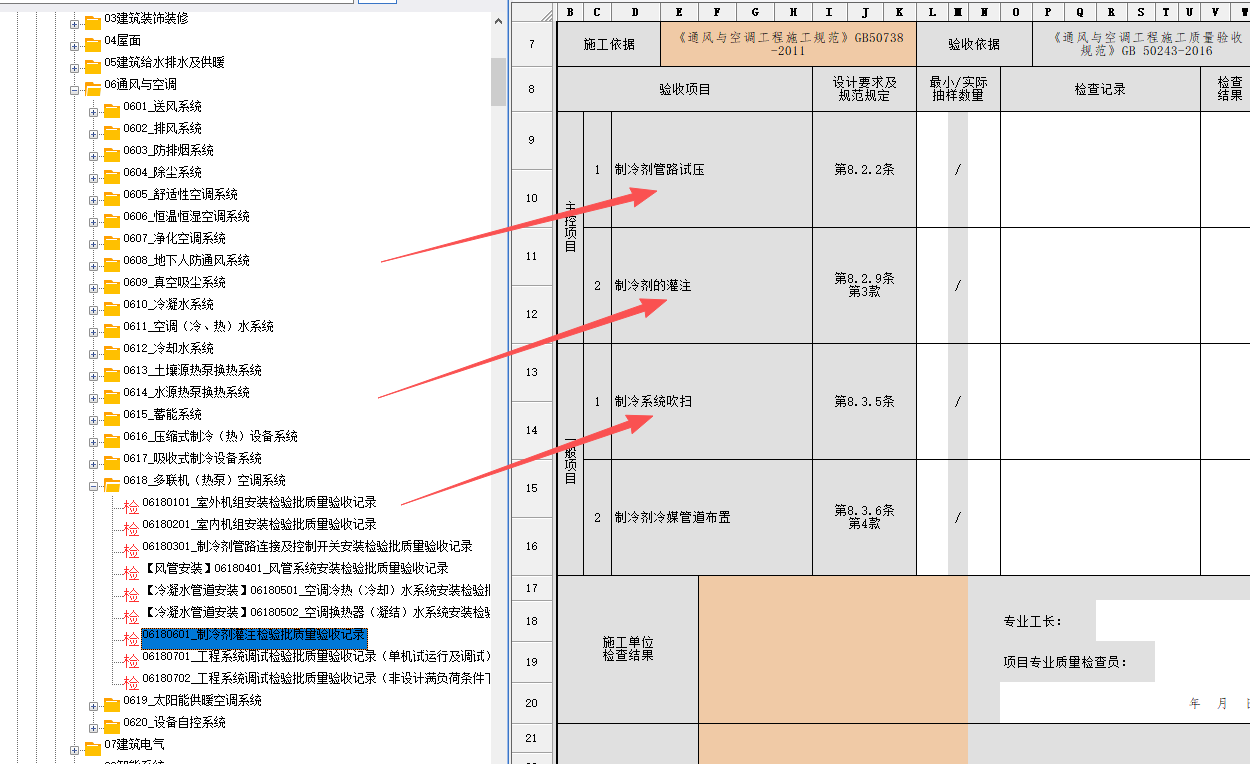

  就在C7资料里的，制冷剂灌注检验批里包含以上内容了

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-06-15 09:40:55


  在多联机空调系统的安装与调试过程中，制冷剂灌注、制冷剂系统吹扫和制冷剂管路试压是三个关键的施工工序。它们对应的记录表格主要依据国家标准《通风与空调工程施工质量验收规范》(GB 50243)和《多联机空调系统工程技术规程》(JGJ 174，其最新版本整合为GB 50738-2012《通风与空调工程施工规范》)中的要求。
  以下是这三项工序通常使用的记录表格及其来源：
  1. **制冷剂管路试压 (气密性试验/强度试验)**
  * **使用表格：**
  * **GB 50738-2012 表5.2.2-1 《管道压力试验记录》**
  * **GB 50243-2016 表C.2.2 《空调制冷系统气密性试验记录》**
  * **说明：** 这是最关键的安全性和严密性测试。记录内容包括试验介质（通常为干燥氮气）、试验压力（强度试验压力、气密性试验压力）、稳压时间、压力降、环境温度、检查结果（是否泄漏）等。GB 50738的表5.2.2-1是更通用的管道压力试验记录格式，适用于包括制冷剂管道在内的多种管道系统。GB 50243的表C.2.2则是专门针对空调制冷系统的气密性试验记录。在实际工程中，两者都可能使用，但**GB 50738的表5.2.2-1《管道压力试验记录》** 是最常用和核心的记录表。有时强度和严密性试验会分开记录，但常在一张表上体现不同阶段的压力值。
  2. **制冷剂系统吹扫**
  * **使用表格：**
  * **GB 50738-2012 表5.2.2-3 《管道吹扫（清洗）记录》**
  * **GB 50243-2016 表C.2.3 《空调制冷系统吹污记录》**
  * **说明：** 吹扫是为了清除管道内的焊渣、氧化皮、灰尘等杂质，通常在试压合格后进行（也有在试压前做初步吹扫的）。记录内容包括吹扫介质（干燥氮气）、压力、次数、方法（如靶板法）、检查结果（如靶板是否洁净无污物）等。**GB 50738的表5.2.2-3《管道吹扫（清洗）记录》** 是通用的管道清洁记录表。**GB 50243的表C.2.3《空调制冷系统吹污记录》** 是专门针对制冷系统的吹扫记录。两者功能相同，选用其一即可，通常**GB 50738的表5.2.2-3**更常用。
  3. **制冷剂灌注**
  * **使用表格：**
  * **GB 50738-2012 表8.4.1 《制冷系统气密性、真空试验及制冷剂充注记录》** (通常包含在其中的“制冷剂充注”部分)
  * **或专门的《制冷剂充注记录》表** (很多施工单位或设备厂家会提供更详细的专用表格)
  * **GB 50243-2016 表C.3.3 《制冷系统制冷剂充注记录》**
  * **说明：** 记录制冷剂型号、理论灌注量、实际灌注量、灌注方法（液态/气态）、灌注时的压力、温度、环境温度、操作人员等。**GB 50738的表8.4.1** 是一个综合记录表，常将系统抽真空后的真空度测试（负压检漏）和制冷剂灌注记录在一起。**GB 50243的表C.3.3** 则是专门记录制冷剂充注的表格。在实际操作中，**专用的《制冷剂充注记录》** 表格非常普遍，因为它能更详细地记录充注过程（如分次充注量、电子秤读数变化等）。无论用哪种格式，核心是准确记录充注量、时间和环境参数。
  **总结与关键点：**
  | 工序 | 核心国家标准表格 (GB 50738-2012) | 替代/专用表格 (GB 50243-2016 或 常用) | 核心记录内容 |
  | :--------------- | :------------------------------------- | :---------------------------------------------- | :------------------------------------------------- |
  | **制冷剂管路试压** | **表5.2.2-1 管道压力试验记录** | 表C.2.2 空调制冷系统气密性试验记录 | 试验介质、压力值、稳压时间、压降、泄漏检查结果 |
  | **制冷剂系统吹扫** | **表5.2.2-3 管道吹扫（清洗）记录** | 表C.2.3 空调制冷系统吹污记录 | 吹扫介质、压力、方法（如靶板）、清洁度检查结果 |
  | **制冷剂灌注** | **表8.4.1 制冷系统...制冷剂充注记录** | **专用《制冷剂充注记录》表** / 表C.3.3 制冷剂充注记录 | 制冷剂型号、理论量、实际充注量、充注方法、压力、温度 |
  **重要提示：**
  1. **项目要求优先：** 具体使用哪张表，**最权威的依据是项目的施工组织设计、监理要求和当地质监站的规定**。这些文件会明确规定采用哪个规范以及具体的表格格式。
  2. **表格整合：** 有时，施工单位会将真空试验（负压检漏）和制冷剂灌注记录在同一张表上（如GB 50738的表8.4.1）。
  3. **签字盖章：** 所有记录表都必须由施工操作人员、质检员、监理工程师（或建设单位代表）等相关责任人签字确认，并加盖施工单位公章，方为有效，是工程验收的重要依据。
  4. **设备厂家要求：** 多联机设备厂家通常也会提供详细的安装调试指导手册和配套的记录表格，这些表格往往更贴合其设备特点，也应遵照执行。
  **因此，在回答你的问题时：**
  * **制冷剂管路试压：** 最常用的是 **GB 50738 表5.2.2-1 《管道压力试验记录》**。
  * **制冷剂系统吹扫：** 最常用的是 **GB 50738 表5.2.2-3 《管道吹扫（清洗）记录》**。
  * **制冷剂灌注：** 最常用的是 **专门的《制冷剂充注记录》表** 或 **GB 50738 表8.4.1 《制冷系统气密性、真空试验及制冷剂充注记录》中的充注部分**。
  **务必在施工前查阅项目具体要求，确认最终采用的表格格式。**
