竣工图折叠

老师能不能出一期竣工图完整的折叠视频

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-06-15 13:47:54

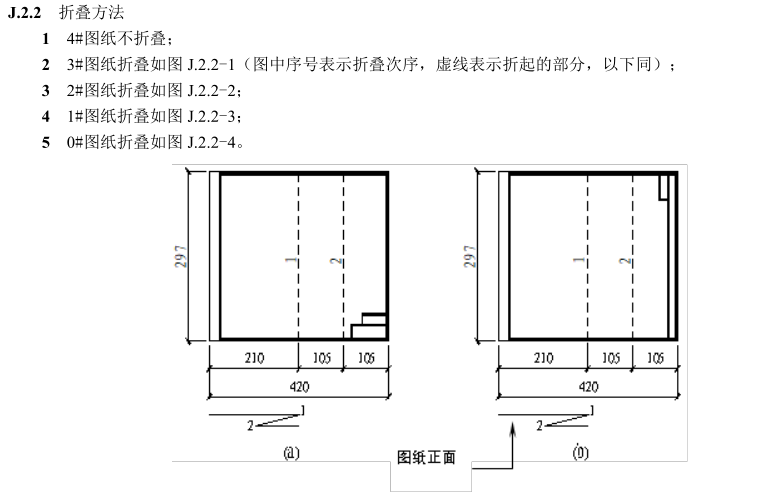

+可以参考看一下哦

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-06-15 13:47:39

好的，竣工图的折叠有明确的国家标准（中国标准为GB/T 10609.3-2009《技术制图复制图的折叠方法》），目的是为了归档、查阅和装订的方便，最终折叠成统一的标准尺寸（通常是A4大小，210mm × 297mm），并且**必须保证图纸的标题栏（图签栏）完全暴露在最外层的右下角或底部**，这样不需要完全展开图纸就能识别图纸信息。
以下是按照标准折叠竣工图（以常见的A1图纸折叠成A4为例）的详细步骤和要点：
**核心原则：**
1. **标题栏外露：** 折叠后，图纸的标题栏必须完整地显示在最外层，并且位于右下角或底部。
2. **尺寸统一：** 最终折叠尺寸为A4大小（210mm × 297mm）。
3. **折痕清晰整齐：** 折叠时对齐边缘，折痕要压平、清晰，避免歪斜。
4. **便于翻阅：** 折叠方式应便于逐页翻阅（通常采用“手风琴式”或“内折外翻式”）。
**标准折叠步骤（以A1图纸 → A4为例）：**
1. **准备工作：**
* 确保图纸平整、干净。
* 找到图纸的**标题栏（图签栏）**，它通常位于图纸的右下角。
* 识别图纸的**长边（横向）**和**短边（纵向）**。A1尺寸是841mm × 594mm（长边 × 短边）。
2. **第一次折叠（纵向折叠 - 向有标题栏的短边方向）：**
* 将图纸**短边（594mm边）**向上（或向下）折叠。**关键：折叠的方向应使得标题栏所在的短边（右下角）最终能暴露在外。**
* 折叠量：折叠后，新的短边长度应为297mm（即A4的长边）。因为原始短边是594mm，所以需要**精确地对折**。
* **操作：** 将图纸**没有标题栏**的那条短边（左上角所在的边）**向下**（或向上，取决于标题栏位置，目标是让标题栏在折叠后处于外侧）**精确地对折**到距离标题栏所在短边297mm的位置（即对折一次）。此时图纸尺寸变为约841mm × 297mm（长边 × 新短边）。**折叠后，标题栏应位于新形成的“条状”图纸的右下角（或底部）。** 压平折痕。
3. **第二次折叠（横向折叠 - 向标题栏方向）：**
* 现在图纸是长条状（841mm × 297mm）。需要将长边（841mm）折叠成210mm宽（A4的短边）。
* **操作：** 将图纸**远离标题栏**的那条长边（左边）**向右**（即向标题栏方向）折叠。第一次横向折叠量通常是**185mm**（这是一个标准值，目的是为了最终标题栏能完全暴露且折叠后边缘整齐）。
* 从左边量出185mm，向右折叠。压平折痕。此时图纸左侧有一个185mm的折边，剩余部分宽度约为656mm（841-185），高度297mm。标题栏在右下角。
4. **第三次折叠（继续横向折叠）：**
* 将上一步折叠后露出的右边部分（约656mm宽）继续**向左**折叠。
* 折叠量：**200mm**（标准值）。
* 压平折痕。现在左侧有最初的185mm折边，接着是一个200mm的折边，剩余部分宽度约为456mm（656-200）。
5. **第四次折叠（继续横向折叠）：**
* 将剩余的右边部分（约456mm宽）继续**向左**折叠。
* 折叠量：**200mm**（标准值）。
* 压平折痕。剩余部分宽度约为256mm（456-200）。
6. **第五次折叠（最终横向折叠 - 反折）：**
* 现在剩下约256mm宽的部分。需要将其折叠到与前面折叠部分对齐（最终宽度210mm）。
* **关键操作（反折）：** 将剩余的256mm部分**向左反折（即向后折，使折痕方向与前几次相反）**，折叠量是**46mm**（256 - 210 = 46mm，反折过去的部分宽度就是46mm）。这样折叠后，整个图纸包的宽度正好是210mm（A4短边）。**这个反折至关重要，它使得图纸最外层是标题栏所在的原始边缘，并且方便翻阅时展开。**
* 压平所有折痕。
7. **最终整理：**
* 折叠完成后，图纸应该是一个整齐的A4大小（210mm × 297mm）的矩形。
* **检查标题栏：** 确保图纸的标题栏完整、清晰地暴露在**最外层**的**右下角**（或底部，取决于你第一次纵向折叠的方向）。这是最重要的检查点！
* 如果图纸有装订边要求，最终折叠好的图纸的装订边应在左侧（297mm边）。
**不同尺寸图纸的折叠要点：**
* **A0图纸：** 需要更多次折叠才能达到A4大小。基本原则相同：先向标题栏方向纵向折叠（可能需要多次），再横向折叠（同样包含一次关键的反折），确保最终标题栏外露在A4大小的最外层右下角。
* **A2图纸：** 比A1小，折叠成A4需要的步骤比A1少。通常先横向折叠一次或两次，再纵向折叠一次（或反之），同样遵循标题栏外露和最终A4尺寸的原则。
* **A3图纸：** 通常只需沿短边对折一次即可成为A4大小。折叠时同样要保证标题栏位于最终A4图纸的右下角（即折叠方向要正确）。
**重要注意事项：**
1. **遵循标准：** 最权威的指导是GB/T 10609.3-2009。如果单位或项目有特定要求，应优先遵循。
2. **对齐边缘：** 每次折叠时务必仔细对齐边缘，这是保证折叠整齐、尺寸准确的关键。
3. **压平折痕：** 使用平整的硬物（如塑料刮片、骨刀或圆滑的尺子边缘）压平折痕，但避免用力过猛损坏图纸。不要用指甲硬抠。
4. **标题栏位置：** 务必确认折叠每一步后标题栏的位置，确保最终它在最外层右下角。
5. **反折的作用：** 最后一次横向折叠的反折（第五步）是为了让图纸的原始边缘（包含标题栏）成为最外层，并且让图纸像书页一样容易翻开查阅，而不会卡住。
6. **图纸方向：** 归档时，通常将折叠好的图纸按标题栏在底部（或右侧）的方向排列在档案盒中。
7. **特殊图纸：** 对于加长幅面的图纸，折叠方法更复杂，需要根据具体长度参照标准进行折叠，核心原则仍然是标题栏外露和最终尺寸统一。
8. **练习：** 如果不熟悉，先用废图或复印图练习几次。
**总结关键步骤（A1->A4）：**
1. **纵折一次：** 无标题栏短边向有标题栏短边方向精确对折（594->297mm），标题栏露在右下角。
2. **横折185mm：** 左边向右折185mm（向标题栏方向）。
3. **横折200mm：** 右边剩余部分向左折200mm。
4. **横折200mm：** 右边剩余部分再次向左折200mm。
5. **反折46mm：** 最后剩余部分向左**反折**46mm（使总宽为210mm，原始边缘和标题栏在最外层）。
6. **检查：** 尺寸A4，标题栏清晰外露于右下角。
按照这个标准方法折叠，你的竣工图就能整洁规范地归档了。
