建筑电气资料防雷引下线车库部分没有，还用做吗，有说用做

防雷引下线车库部分没有，还用做吗，有说用做

我要回答

全部回答

已采纳

机电张工铂金专家

2026-06-24 17:02:57

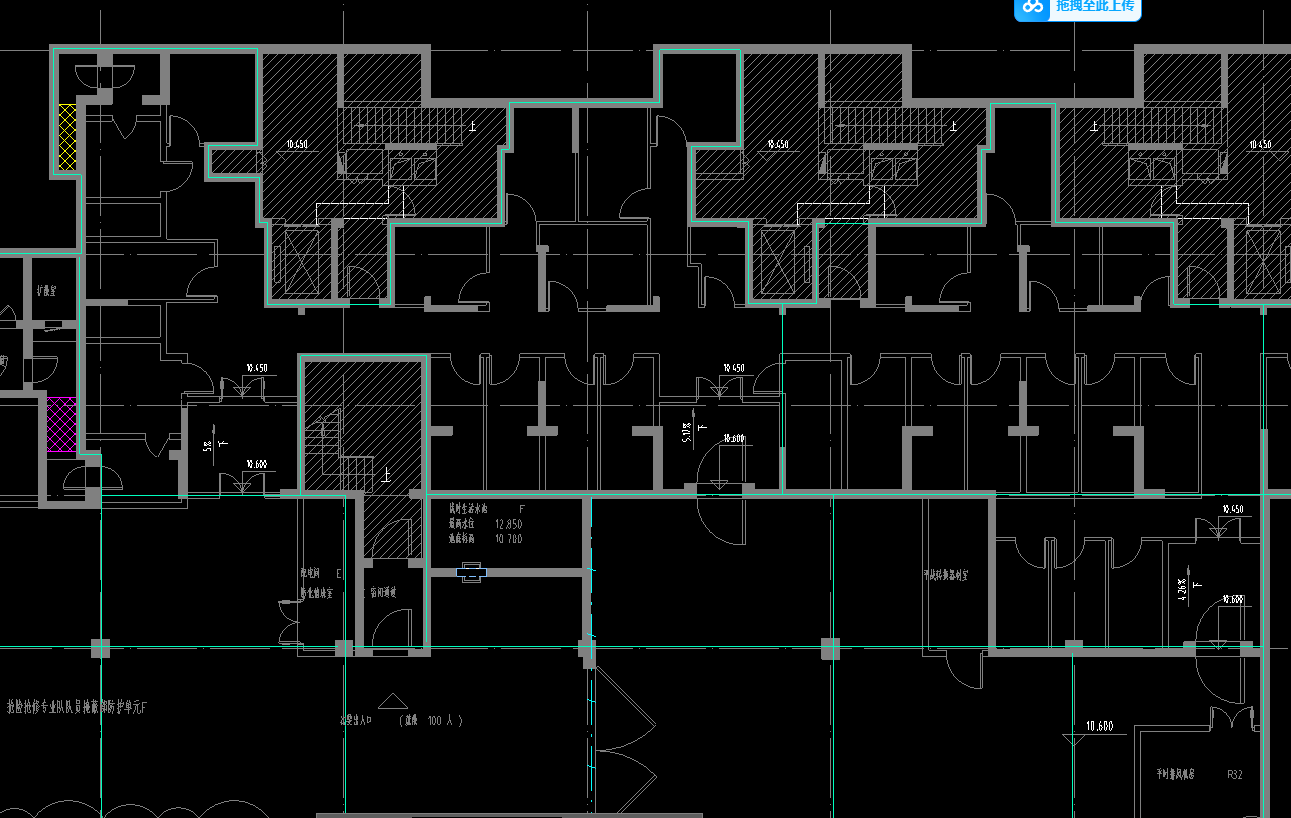

住宅筏板接地与引下线花在一张图上而不是集中在车库底板接地图上的话车库部分就不需要做引下线资料，如图所示我这种工程就应该做车库的引下线资料

点赞0

回复 0

举报

我的回答

提交取消

回复

筑业小筑老师铂金专家

2026-06-22 08:37:09

您好！关于您提到的“防雷引下线车库部分没有，还用做吗”这个问题，我的理解是：您可能是在问，如果建筑电气图纸中，防雷引下线在车库区域没有明确标注或设计，是否还需要施工或做资料？
**核心结论：需要做，但具体做法和资料要求需依据设计图纸和规范。**
**详细分析如下：**
1. **设计依据是关键**：防雷引下线的设置必须严格遵循设计图纸。如果图纸中明确标注了引下线位置，即使车库部分没有，也应以图纸为准。但“没有”可能有两种情况：
* **设计未考虑**：如果设计确实遗漏了车库区域的防雷引下线，这属于设计缺陷，需要与设计单位沟通，出具设计变更或洽商记录。
* **设计认为不需要**：根据《建筑物防雷设计规范》（GB 50057），某些情况下（如车库为独立结构、高度较低、或已通过其他方式（如结构柱内钢筋）满足防雷要求），设计可能认为不需要单独设置引下线。此时，应查阅图纸说明或咨询设计确认。
2. **规范要求**：根据《建筑电气工程施工质量验收规范》（GB 50303）和《建筑物防雷设计规范》（GB 50057），防雷引下线应利用建筑物内的钢筋或专用引下线，并可靠连接。如果车库属于建筑物的一部分（如地下车库），其结构柱、剪力墙内的钢筋通常会被设计用作自然引下线。因此，**即使图纸上没有单独画出引下线，只要车库的结构钢筋与主体防雷系统连通，就应视为已设置引下线，并需按规范进行施工和资料记录。**
3. **资料怎么做**：
* **如果设计有明确引下线**：按图纸位置施工，并做隐蔽工程验收记录、接地电阻测试记录等。
* **如果设计未明确，但结构钢筋已连通**：需要做**隐蔽工程验收记录**，记录利用的结构钢筋规格、焊接或跨接情况，并做**接地电阻测试记录**（测试点应包括车库区域）。同时，建议与设计单位沟通，出具一份**设计确认单**或**技术核定单**，说明车库区域利用结构钢筋作为自然引下线。
* **如果设计明确不需要**：则无需施工，但资料中应体现设计依据（如图纸说明或设计变更）。
**总结建议：**
* **第一步：查阅图纸**。仔细看图纸说明、防雷接地平面图、基础接地平面图，确认车库区域是否有防雷引下线的标注或说明。
* **第二步：咨询设计**。如果图纸不明确，务必联系设计单位，确认车库区域是否需要设置引下线，以及如何设置（利用结构钢筋还是专用引下线）。
* **第三步：按设计施工**。如果设计确认需要，则按图施工；如果设计确认不需要，则无需施工，但需保留设计依据。
* **第四步：资料同步**。无论是否需要，资料都应反映实际情况。如果需要，做隐蔽记录和测试记录；如果不需要，在资料中注明设计依据。
**一句话总结：** **“做不做”由设计决定，“资料做不做”由实际施工情况决定。** 如果车库结构钢筋已与防雷系统连通，即使图纸没画，也应视为已做，并需做资料。最稳妥的做法是：**与设计沟通，获取书面确认，然后按确认结果施工和做资料。**
希望这个回答能帮到您！如果还有其他细节问题，欢迎继续提问。
