无锡市工业厂房工艺管道涉及PCW OW AA GN2等，检验批表格

工艺管道检验批需要做哪些？检验批表格使用哪个？容量怎么填写？

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-06-23 08:40:47

您好！针对无锡市工业厂房工艺管道中涉及的PCW（工艺冷却水）、OW（纯水/超纯水）、AA（压缩空气）、GN2（氮气）等系统，其检验批表格的填写需要依据**国家标准**以及**江苏省/无锡市地方规定**。通常，这些系统属于**工业管道**范畴，检验批的划分和表格内容主要参考以下规范：
### 1. 核心依据规范
- **GB 50235-2010** 《工业金属管道工程施工规范》
- **GB 50184-2011** 《工业金属管道工程施工质量验收规范》
- **GB 50236-2011** 《现场设备、工业管道焊接工程施工规范》
- **GB 50517-2010** 《石油化工金属管道工程施工质量验收规范》（若涉及化工工艺）
- **GB 50726-2011** 《工业设备及管道防腐蚀工程施工规范》
- **GB/T 20801-2020** 《压力管道规范工业管道》
### 2. 检验批划分原则
对于PCW、OW、AA、GN2等系统，检验批通常按以下方式划分：
- **按系统/介质**：不同介质（如冷却水、纯水、压缩空气、氮气）应分别形成独立的检验批。
- **按施工段/区域**：同一系统可按厂房分区、楼层或管线长度（如每100米）划分。
- **按压力等级**：若管道压力等级不同（如低压、中压），应分开划分。
- **按材质/连接方式**：不锈钢（SS）、碳钢（CS）、PP/PVDF（塑料）等不同材质，或焊接、卡套、法兰等不同连接方式，建议分开。
### 3. 主要检验批表格类型（需填写的表格）
根据GB 50184-2011，您需要准备以下核心检验批表格（每个系统、每个检验批各一份）：
| 表格名称 | 适用系统 | 主要检查内容 |
| :--- | :--- | :--- |
| **管道安装检验批质量验收记录** | PCW、OW、AA、GN2 | 坐标、标高、水平度、垂直度、坡度、支吊架间距、法兰/螺纹连接质量 |
| **管道焊接检验批质量验收记录** | 所有焊接连接的管道 | 焊缝外观质量、无损检测比例、焊接工艺评定、焊工资格 |
| **管道系统压力试验检验批质量验收记录** | PCW、OW、AA、GN2 | 试验压力、保压时间、泄漏检查（水压或气压试验） |
| **管道系统吹扫与清洗检验批质量验收记录** | PCW、OW、AA、GN2 | 吹扫介质、流速、靶板检查（或化学清洗、钝化） |
| **管道防腐检验批质量验收记录** | 碳钢管道（如部分AA、GN2） | 除锈等级、涂层厚度、附着力 |
| **管道绝热检验批质量验收记录** | PCW（保温）、OW（保冷） | 绝热层厚度、防潮层、保护层安装质量 |
### 4. 各系统特殊注意事项
- **PCW（工艺冷却水）**：
- 重点关注**压力试验**（通常为水压试验）。
- 需检查**管道冲洗**，确保无杂质。
- 若为闭式循环，需检查**膨胀罐、排气阀**安装。
- **OW（纯水/超纯水）**：
- 重点关注**管道材质**（通常为UPVC、PVDF、PP或抛光不锈钢）。
- 需进行**化学清洗/钝化**，并检查**水质检测报告**（电阻率、TOC等）。
- 焊接需采用**自动焊**，并检查**内窥镜检测**记录。
- **AA（压缩空气）**：
- 重点关注**压力试验**（气压试验或液压试验）。
- 需进行**吹扫**，检查**含油量、含水量**（若为无油压缩空气）。
- 检查**过滤器、干燥器、储气罐**安装。
- **GN2（氮气）**：
- 重点关注**压力试验**（通常为气压试验，需特别注意安全）。
- 需进行**泄漏性试验**（保压24小时）。
- 检查**阀门、仪表**（如压力表、安全阀）校验记录。
### 5. 填写建议
1. **表格来源**：建议使用**江苏省建设工程质量监督总站**发布的统一表格，或**无锡市**地方要求的表格。若没有，可参考GB 50184-2011附录中的表格格式。
2. **填写内容**：
- **主控项目**：必须全部合格（如压力试验、材质证明）。
- **一般项目**：合格率应≥80%，且不合格点应满足规范允许偏差。
- **隐蔽工程**：如埋地管道、保温层内的管道，需提前做好隐蔽验收记录。
3. **资料关联**：检验批表格需附上**材料合格证、进场复验报告、焊接工艺评定、焊工证、无损检测报告、压力试验记录**等支撑材料。
### 6. 示例表格结构（以“管道安装检验批”为例）
```
管道安装检验批质量验收记录
工程名称：无锡XX工业厂房
分部工程：工业管道
分项工程：工艺管道安装
施工单位：XX建设有限公司
检验批部位：A区一层PCW管道（DN50-DN200）
施工执行标准：GB 50235-2010
主控项目：
1. 管道材质、规格符合设计要求（√）
2. 管道压力试验合格（√）
3. 管道焊接无损检测合格（√）
一般项目：
1. 坐标偏差：±15mm（实测10mm，合格）
2. 标高偏差：±15mm（实测8mm，合格）
3. 水平度偏差：2L‰（实测1.5L‰，合格）
4. 支吊架间距：符合规范（实测合格）
验收结论：合格
监理/建设单位：XXX
施工单位：XXX
日期：202X年X月X日
```
### 总结
您需要为**PCW、OW、AA、GN2**每个系统分别准备**安装、焊接（如有）、压力试验、吹扫/清洗、防腐（如有）、绝热（如有）** 等检验批表格。建议优先使用**江苏省统一表格**，并确保所有试验记录（如压力试验报告、水质报告）与检验批一一对应。
如果您需要具体的**Excel表格模板**或**江苏省/无锡市专用表格格式**，建议您：
1. 联系**无锡市建设工程质量监督站**获取最新表格。

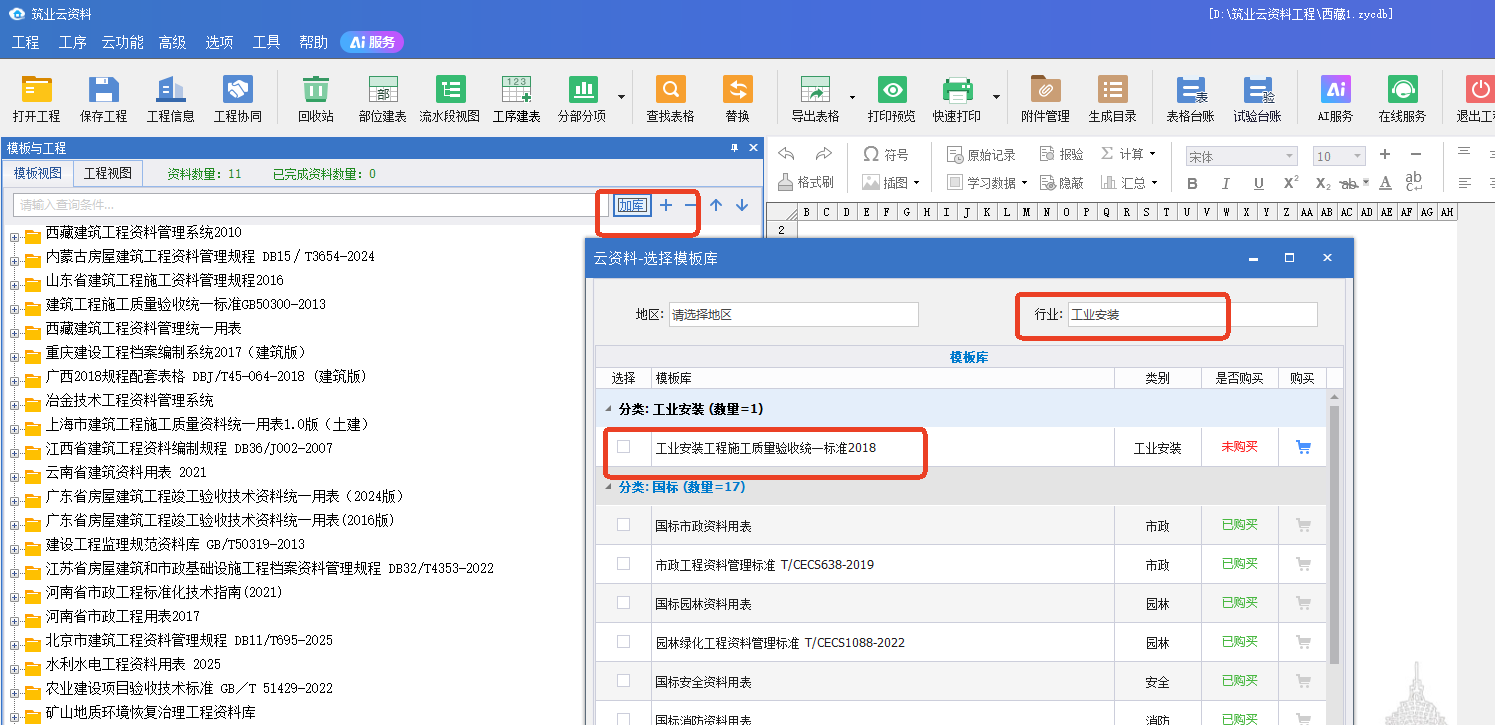

2. 使用**筑业软件**等专业资料软件，直接生成符合当地要求的表格。
希望以上信息对您有帮助！如有其他具体问题，欢迎继续提问。
