消火栓系统管网安装

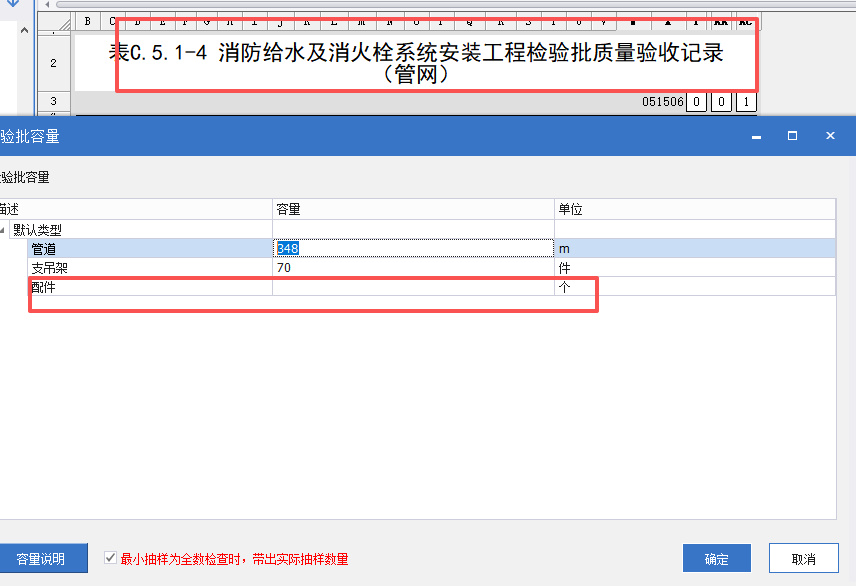

老师好!消火栓系统管网安装检验批容量中，配件多少个，这个配件都包含哪些管件，阀门算吗

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-06-25 08:24:41

消火栓系统管网安装是消防工程中的关键环节，必须严格遵循国家标准《消防给水及消火栓系统技术规范》（GB 50974-2014）及相关施工规范。以下是安装的核心要点和注意事项：
---
### **一、安装前准备**
1. **材料验收**
- 管材（热镀锌钢管、无缝钢管等）、管件、阀门、消火栓箱等需有合格证及检测报告。
- 检查管材壁厚、防腐层（镀锌层均匀无脱落）、密封圈弹性等。
- 阀门需进行强度和严密性试验（如闸阀、蝶阀）。
2. **施工图纸核对**
- 确认管网走向、管径、标高、坡度（充水管道坡度≥0.002，坡向泄水装置）。
- 预留孔洞、套管位置是否与结构冲突（如穿梁、穿墙需加钢套管）。
---
### **二、管网安装关键步骤**
#### **1. 管道连接方式**
| 管径范围 | 推荐连接方式 | 注意事项 |
|----------------|----------------------------|--------------------------------------------------------------------------|
| DN≤50 | 螺纹连接 | 使用聚四氟乙烯生料带或铅油麻丝，外露螺纹防腐处理。 |
| DN65~DN100 | 沟槽连接（卡箍） | 滚槽深度、宽度需符合标准（如DN100滚槽深度2.2mm），密封圈安装无扭曲。 |
| DN≥100 | 法兰连接或焊接（需二次镀锌）| 法兰垫片采用橡胶石棉垫，螺栓对称拧紧；焊接后需做防腐处理。 |
#### **2. 管道支架与吊架**
- **间距要求**：
- 钢管：水平安装时，DN≤50间距≤5m，DN≥70间距≤6m；
- 立管：每层设1个支架，距地面1.5~1.8m。
- **特殊位置**：
- 弯头、三通、阀门处需增设支架；
- 管道穿越变形缝时，采用柔性接头或金属软管补偿位移。
#### **3. 阀门与组件安装**
- **阀门类型**：
- 消火栓支管上需设阀门（常采用蝶阀或闸阀），阀门中心距地面1.1m。
- 试验消火栓（屋顶层）需设压力表、泄水阀。
- **消火栓箱**：
- 栓口中心距地面1.1m，允许偏差±20mm；
- 箱体垂直度偏差≤3mm，箱门开启角度≥160°。
#### **4. 试压与冲洗**
- **强度试验**：
- 试验压力=工作压力+0.4MPa（且≥1.4MPa），稳压30min，压降≤0.05MPa。
- **严密性试验**：
- 试验压力=工作压力，稳压24h，无渗漏。
- **冲洗**：
- 流速≥1.5m/s，出水口水质与进水口一致（无杂质、无锈水）。
---
### **三、常见问题与整改**
| 问题现象 | 原因分析 | 整改措施 |
|------------------------------|------------------------------|------------------------------|
| 管道连接处渗漏 | 密封圈老化、螺纹未拧紧 | 更换密封圈，重新紧固或缠绕生料带 |
| 消火栓箱安装歪斜 | 预埋件偏移、墙体不平 | 调整支架或加垫铁找平 |
| 试压时压力骤降 | 阀门未关闭、管道有裂缝 | 检查阀门状态，补焊或更换管段 |
| 冲洗后水质浑浊 | 管道内壁锈蚀、未分段冲洗 | 增加冲洗时间，必要时酸洗钝化 |
---
### **四、验收重点**
1. **功能测试**：
- 最不利点消火栓静压≥0.07MPa（高层建筑≥0.15MPa）；
- 充实水柱长度：建筑高度≤24m时≥7m，＞24m时≥10m。
2. **标识与防护**：
- 管道涂红色环圈（间距≤5m），标注水流方向；
- 明装管道需做保温（防冻、防结露）。
---
### **五、安全与规范**
- **焊接作业**：持证上岗，配备灭火器，清理可燃物。
- **高空作业**：使用安全带，工具放入工具袋。
- **交叉施工**：与电气、暖通专业协调，避免管道冲突。
---
**总结**：消火栓管网安装需严格把控材料、连接、支架、试压四道关，尤其注意沟槽连接密封性和试压稳压时间。建议施工前编制专项方案，并留存影像资料（如隐蔽工程验收记录）。如有具体工况（如超高层、严寒地区），需针对性调整施工工艺。
