通风空调排气扇这两个分别要做什么资料 风管和防火阀还有风口需要做资料嘛 排气扇要用哪个表格做 p2.

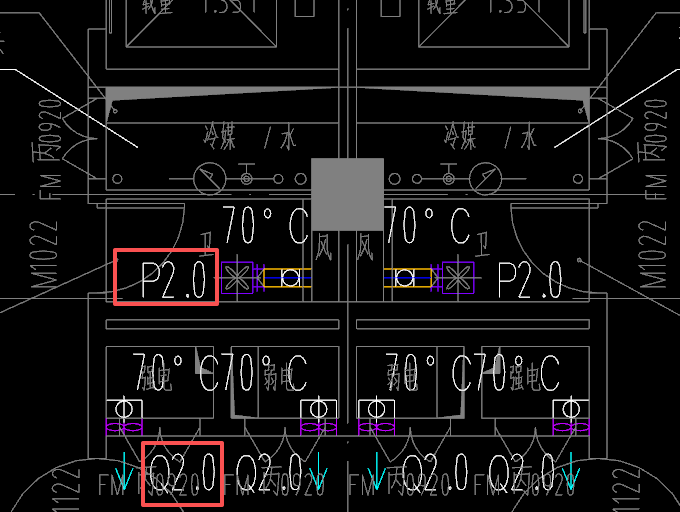

这两个分别要做什么资料 风管和防火阀还有风口需要做资料嘛 排气扇要用哪个表格做 p2.0是不是排气扇 q2.0是不是也是排气扇都用排风系统子分部里面的表格做image.png

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-06-29 16:31:18

    针对您的问题,我为您梳理了通风空调工程中排气扇、风管、防火阀、风口等主要构件的资料要求及表格选用(以**GB 50243-2016《通风与空调工程施工质量验收规范》** 及常见资料管理规程为参考,具体以当地要求为准):
    ### 一、排气扇需要做的资料
    排气扇属于通风系统中的**末端设备**,需按设备安装要求做资料,主要表格为 **《通风与空调设备安装检验批质量验收记录》**(对应表格编号如**风管与配件制作检验批**的变体,或专用设备表格,如**P2-1-1-1**等,具体看当地资料规程)。
    **需包含的内容:**
    1. **材料/设备报审表**(含排气扇合格证、出厂检验报告、3C认证(如适用))。
    2. **隐蔽工程验收记录**(如吊顶内安装的接线、固定支架等)。
    3. **设备安装检验批**(主控项目:安装位置、固定方式、接地、运转试验;一般项目:水平度、垂直度、减振措施)。
    4. **单机试运转记录**(通电试运行,检查噪声、振动、风量等)。
    ### 二、风管需要做的资料
    风管是通风系统的核心,必须做资料,且按**制作**和**安装**分阶段做。
    **1. 风管制作(工厂预制或现场制作):**
    - **《风管与配件制作检验批质量验收记录》**(按材质分:金属风管、非金属风管、复合材料风管)。
    - **材料进场验收记录**(镀锌钢板、角钢、密封胶等合格证及检测报告)。
    - **风管强度及严密性试验记录**(低压、中压、高压系统分别做,尤其高压系统必须做)。
    **2. 风管安装:**
    - **《风管系统安装检验批质量验收记录》**(按系统类别分:送风、排风、防排烟等)。
    - **风管支吊架安装记录**(间距、防腐、固定方式)。
    - **风管漏光法检测记录**(低压系统)或 **漏风量测试记录**(中压/高压系统)。
    ### 三、防火阀需要做的资料
    防火阀属于**消防联动部件**,必须做资料,且需单独检验批。
    **1. 材料/设备报审:**
    - 防火阀的**3C认证证书**、出厂合格证、型式检验报告(关键,消防验收必查)。
    - **《防火阀安装检验批质量验收记录》**(或并入《防排烟系统检验批》)。
    **2. 安装及调试:**
    - **隐蔽工程验收记录**(如吊顶内安装的接线、执行机构位置)。
    - **防火阀动作试验记录**(手动、电动(如适用)关闭功能,信号反馈测试)。
    - **联动调试记录**(与火灾报警系统联动,关闭后反馈信号)。
    ### 四、风口需要做的资料
    风口属于末端装置,需做资料,但通常**不单独做检验批**,而是**并入风管系统安装检验批**或**设备安装检验批**。
    **需包含的内容:**
    1. **材料进场验收**(风口规格、材质、色差、可调性检查)。
    2. **风口安装检验批**(通常用 **《风口安装检验批质量验收记录》** 或合并到 **《风管系统安装检验批》** 的“一般项目”中)。
    3. **风口风量测试记录**(系统调试阶段,用风速仪测量,记录风量是否达标)。
    ### 五、排气扇具体用哪个表格(P2相关)
    您提到的 **“P2”** 可能是某地区资料规程的**表格编号前缀**(如**P2-1-1-1**代表设备安装检验批)。建议:
    - **首选表格**:**《通风与空调设备安装检验批质量验收记录》**(编号如**P2-1-1-1**或**P2-1-2-1**,具体看当地资料软件)。
    - **备选表格**:若排气扇属于**小型轴流风机**,也可用 **《风机安装检验批》**(编号类似**P2-1-3-1**)。
    - **注意**:排气扇的**电气接线**部分(如电源、接地)需另做 **《电气安装检验批》**(如**P3-1-1-1**)。
    ### 六、总结:哪些必须做资料?
    | 构件 | 必须做资料? | 主要表格类型 |
    |------|-------------|-------------|
    | **排气扇** | **是** | 设备安装检验批、单机试运转记录 |
    | **风管** | **是**(制作+安装) | 风管制作/安装检验批、严密性试验 |
    | **防火阀** | **是**(消防必查) | 防火阀安装检验批、动作试验记录 |
    | **风口** | **是**(但常合并) | 风口安装检验批(或并入风管检验批) |
    ### 七、建议操作步骤
    1. **查阅当地资料规程**(如《建筑工程资料管理规程》DB11/T 695-2017等),确认表格编号。
    2. **使用资料软件**(如筑业、品茗等),搜索“排气扇”或“通风设备”,系统会自动匹配表格。
    3. **注意消防验收**:防火阀、排烟风管、排烟口(风口)的**联动调试记录**必须单独做,且需监理、施工单位签字盖章。
    如果您需要更具体的表格模板或填写范例,可以告诉我您所在的**省份**或**资料规程名称**,我可以进一步帮您匹配。
