室内入户箱安装

请问，这种入户箱安装需要做些什么资料

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-07-03 15:26:29

室内入户箱（通常指住宅户内配电箱）的安装是家庭装修电气工程中的关键环节。以下是基于国家标准（如GB 50303《建筑电气工程施工质量验收规范》）和行业通用做法的安装要点，供您参考：
### 一、安装前准备
1. **选型与定位**：
- **箱体尺寸**：根据回路数量（照明、插座、空调、厨卫等）选择合适规格的配电箱，通常住宅选用8-16位。
- **安装位置**：应安装在干燥、通风、无振动、便于操作的地方，如玄关、走廊或客厅角落。**严禁**安装在浴室、厨房等潮湿或高温区域。
- **高度要求**：箱体底边距地面**1.5-1.8米**（便于操作），或按设计要求。箱体正面应留有足够操作空间（≥0.8米）。
2. **材料检查**：
- 箱体应完好，无变形、锈蚀，箱门开启灵活。
- 内部导轨、零排（N排）、地排（PE排）齐全，绝缘件无破损。
- 断路器（空气开关、漏电保护器）规格符合设计，并有3C认证。
### 二、安装步骤

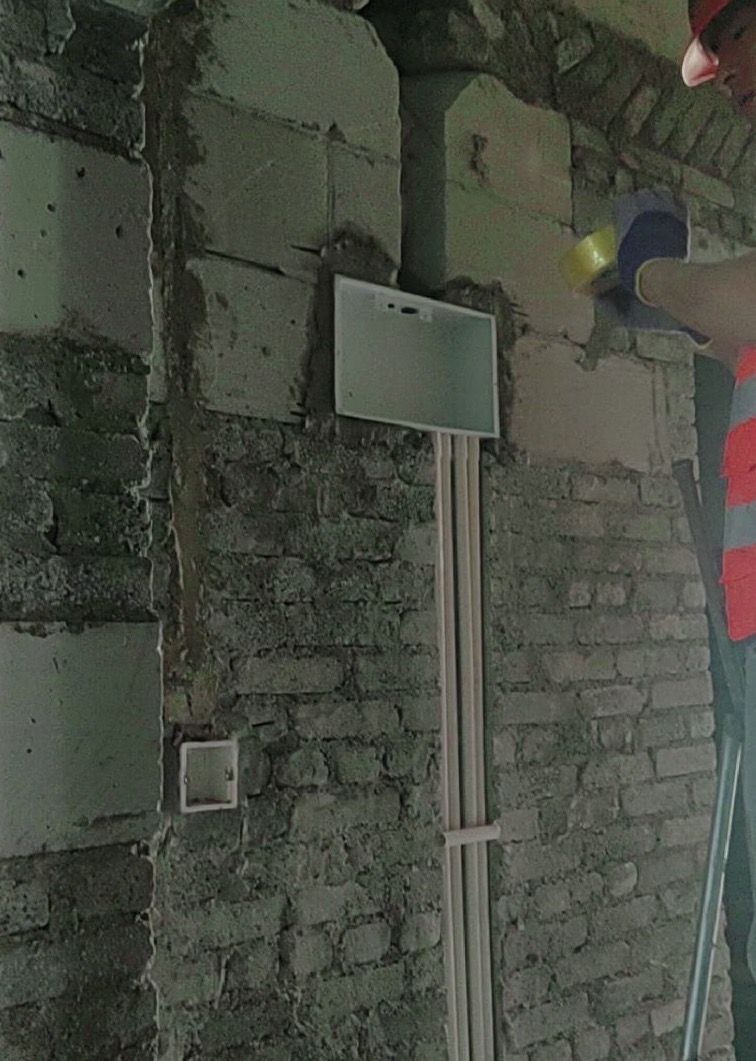

1. **预埋或明装**：
- **暗装（推荐）**：在墙体开槽，预埋箱体。箱体与墙面齐平，用水泥砂浆填实固定，确保水平垂直（误差≤3mm）。
- **明装**：用膨胀螺栓将箱体固定在墙面，底部加装垫片调整水平。
2. **接线**：
- **进线**：入户主电缆（通常10mm²或16mm²）接入总开关上端，**火线（L）接左，零线（N）接右，地线（PE）接接地排**。
- **出线**：各回路导线（照明1.5mm²、插座2.5mm²、空调4mm²等）从断路器下端引出，**零线统一接零排，地线统一接地排**。
- **规范**：导线颜色分明（火线红/黄/绿，零线蓝，地线黄绿双色），接头压接牢固，无裸露铜丝。**严禁**箱内导线交叉缠绕。
3. **断路器安装**：
- 总开关：通常选用2P（双极）或1P+N带漏保的断路器。
- 分路开关：照明、插座、空调等回路独立设置，**插座回路必须加装漏电保护（动作电流≤30mA）**。
- 安装时卡入导轨，接线端子拧紧（力矩符合产品说明）。
4. **标识与封板**：
- 在箱门内侧粘贴回路标识（如“照明”“厨房插座”），方便后期维护。
- 安装箱盖，螺丝拧紧，箱门关闭顺畅。
### 三、验收与安全要求
1. **绝缘测试**：用500V兆欧表测试线路绝缘电阻，**≥0.5MΩ**（潮湿环境≥0.25MΩ）。
2. **漏电测试**：按下漏保“试验按钮”，应能正常跳闸。
3. **接地检查**：接地排与建筑接地系统可靠连接，接地电阻≤4Ω。
4. **防火要求**：箱体采用不燃或难燃材料（金属箱体需接地），箱内不得有接头（接头应在接线盒内）。
5. **规范依据**：严格遵循《住宅设计规范》（GB 50096）和《建筑电气工程施工质量验收规范》（GB 50303）。
### 四、常见问题与注意事项
- **问题**：箱体歪斜、导线颜色混淆、漏保不动作、箱内潮湿。
- **建议**：
- 安装前确认墙体无水管、燃气管。
- 箱体预留备用回路（建议2-3位），方便未来扩容。
- 若自行安装，务必断电操作，并请持证电工复核。
- 购买正规品牌配电箱（如施耐德、西门子、正泰等）。
### 五、参考标准
- GB 50303-2015《建筑电气工程施工质量验收规范》
- GB 50096-2011《住宅设计规范》
- JGJ 16-2008《民用建筑电气设计规范》
如果您需要更具体的操作细节（如接线图、断路器选型表），或遇到特殊安装场景（如旧房改造、智能家居配电），请补充说明，我可以进一步为您解答。安全第一，建议由专业电工完成安装！
