抗震支架需要做什么资料

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-07-17 19:17:42

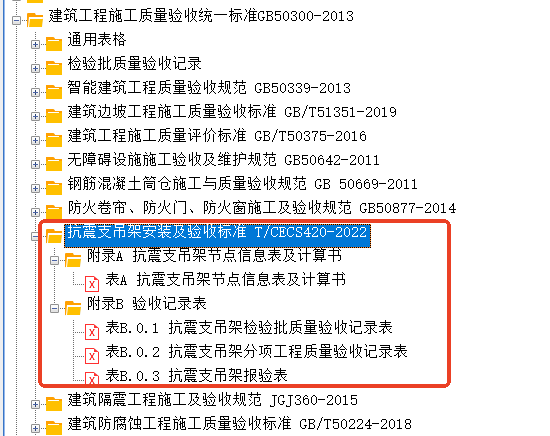

陕西没有，可以看看国标的这部分表格能不能用

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-07-17 15:40:44

抗震支架属于建筑机电工程中的**抗震设防**部分，主要涉及**给排水、暖通、电气**等专业的管道和桥架固定。根据《建筑机电工程抗震设计规范》（GB 50981-2014）及地方验收要求，需要做的资料主要包括以下几类：
### 一、施工前准备资料（开工/报审阶段）
1. **抗震支架专项施工方案**（需报监理/甲方审批）。
2. **深化设计图纸**（含抗震支架布置图、节点详图、计算书）。
3. **材料/构配件报审表**：
- 抗震支架的**产品合格证**、**型式检验报告**（需有CMA/CNAS标志）。
- 主要部件（锚栓、C型槽钢、连接件、抗震连接座）的**出厂检测报告**。
- **锚栓拉拔试验报告**（现场或厂家提供，需符合设计承载力要求）。
4. **施工企业资质**（机电安装资质）、**特种作业人员（焊工、电工）操作证**复印件。
### 二、施工过程资料（隐蔽/检验批阶段）
1. **隐蔽工程验收记录**：
- 锚栓安装位置、深度、扭矩值。
- 支架与结构连接节点（如：是否与主体结构可靠连接，是否避开梁柱节点）。
2. **检验批质量验收记录**：
- 按**给排水、暖通、电气**等专业分别填写。
- 主控项目：支架材质、规格、间距、锚栓承载力。
- 一般项目：支架安装垂直度、水平度、防腐处理。
3. **施工记录**：
- **抗震支架安装记录**（含安装部位、支架编号、安装日期、操作人）。
- **锚栓扭矩检测记录**（使用扭矩扳手检测并记录）。
4. **材料进场验收记录**（核对品牌、规格、数量、外观）。
### 三、试验与检测资料
1. **现场锚栓拉拔试验报告**（按规范比例抽检，一般不少于总数的1%且不少于3根）。
2. **抗震支架整体荷载试验报告**（若设计有要求或大型项目需要）。
3. **焊缝无损检测报告**（如支架采用焊接连接，需提供超声波或磁粉探伤报告）。
### 四、竣工验收资料
1. **分部/子分部工程质量验收记录**（机电抗震工程）。
2. **竣工图**（标注实际安装的抗震支架位置、型号、间距）。
3. **工程观感质量检查记录**（支架安装整齐、防腐完好、标识清晰）。
4. **质量评估报告**（监理单位出具）。
5. **抗震支架使用说明书**（厂家提供，含维护保养要求）。
### 五、注意事项（避坑指南）
1. **锚栓是关键**：必须提供**锚栓拉拔试验报告**，且现场需做**见证取样**。
2. **计算书不能少**：专项方案中必须附**抗震支架受力计算书**（由厂家或设计单位出具）。
3. **地方差异**：部分地区（如北京、上海、广东）有额外要求（如：需提供**抗震支架三维模型**或**BIM碰撞检查报告**）。
4. **资料归档**：通常归入**建筑电气**或**建筑给排水及供暖**分部工程的**子分部**中。
### 建议操作步骤：
1. **先确认设计图纸**：明确抗震支架的**型号、间距、荷载要求**。
2. **收集厂家资料**：要求厂家提供**全套检测报告**（含锚栓、槽钢、连接件）。
3. **现场同步记录**：安装时拍照（含隐蔽前、安装中、完成后），并填写**安装记录表**。
4. **委托检测**：提前联系检测机构做**锚栓拉拔试验**（避免后期补做麻烦）。
如果需要具体的**表格模板**或**地方规范差异**，可以告诉我你所在的省份或城市，我可以进一步帮你细化。
