  填写《自动喷水灭火系统管道冲洗记录》时，需确保数据真实、完整，并符合《自动喷水灭火系统施工及验收规范》（GB 50261-2017）要求。以下是关键填写要点及示例：
  ---
  ### **一、基本信息**
  1. **工程名称**：填写项目全称（如：XX商业广场消防工程）。
  2. **施工单位**：与合同一致的全称。
  3. **监理单位**：实际监理单位名称。
  4. **冲洗日期**：实际施工日期（格式：2025年3月20日）。
  5. **管道部位**：明确冲洗范围（如：**1#楼1-3层喷淋干管**）。
  ---
  ### **二、冲洗参数记录**
  | **项目** | **填写要求** | **示例** |
  |--------------------|-----------------------------------------------------------------------------|-----------------------------|
  | **冲洗介质** | 通常为**清水**（注明水质要求，如自来水、消防水池水）。 | 自来水（浊度＜10NTU） |
  | **冲洗流量** | 实测值（单位：L/s或m³/h），需≥设计流量（一般≥1.5m/s流速对应流量）。 | 25 L/s |
  | **冲洗流速** | 实测值（单位：m/s），规范要求≥1.5m/s（干管）或≥1.0m/s（支管）。 | 1.8 m/s |
  | **冲洗压力** | 实测值（单位：MPa），通常为0.2~0.6MPa（不超过管道工作压力）。 | 0.4 MPa |
  | **冲洗时间** | 连续冲洗时间（单位：min），以出水水质达标为准（一般≥15min）。 | 20 min |
  | **出水水质** | 目测或检测结果（如：清澈、无杂质、浊度＜10NTU）。 | 清澈，无颗粒物 |
  ---
  ### **三、检查与结论**
  1. **检查结果**：
  - 管道无渗漏、变形。
  - 出水水质达标（目测清澈或检测合格）。
  - 末端试水装置排水正常。
  2. **结论**：
  - **合格**（需监理/建设单位签字确认）。
  ---
  ### **四、签字栏**
  - **施工单位**：施工员、质检员签字。
  - **监理单位**：专业监理工程师签字。
  - **建设单位**：项目负责人签字（如需）。
  ---
  ### **五、注意事项**
  1. **数据一致性**：冲洗流量、流速需与设计值对比，偏差≤10%。
  2. **隐蔽记录**：若管道埋地或隐蔽，需附冲洗前、后照片。
  3. **规范依据**：
  - 干管冲洗流速≥1.5m/s，支管≥1.0m/s（GB 50261-2017第6.2.3条）。
  - 冲洗后水质应清澈，无杂质（第6.2.5条）。
  ---

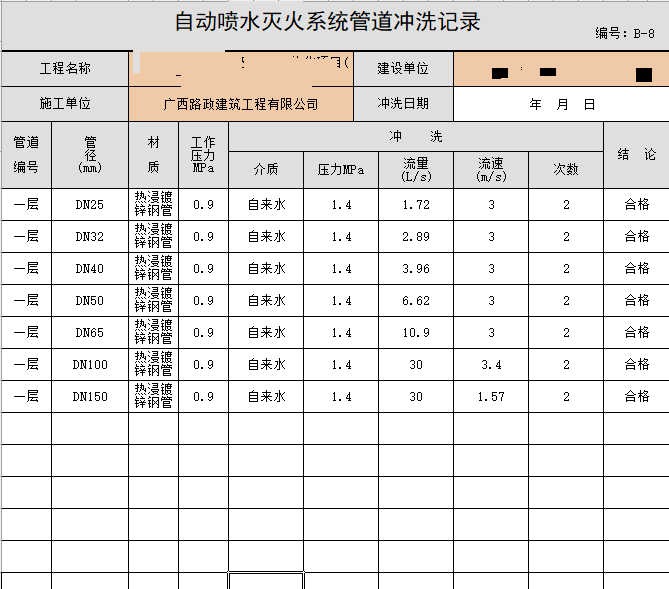

  ### **示例表格（简化版）**
  | 工程名称 | XX商业广场消防工程 | 冲洗日期 | 2025.03.20 |
  |------------------|----------------------------|----------------|---------------------|
  | 管道部位 | 1#楼1-3层喷淋干管 | 冲洗介质 | 自来水 |
  | 冲洗流量 | 25 L/s | 冲洗流速 | 1.8 m/s |
  | 冲洗压力 | 0.4 MPa | 冲洗时间 | 20 min |
  | 出水水质 | 清澈，无杂质 | 检查结果 | 合格 |
  | **结论** | **合格** | **签字** | 施工：张三 监理：李四 |
  ---
  ### **六、常见问题**
  1. **流量不足**：检查水泵扬程、管道堵塞。
  2. **出水浑浊**：延长冲洗时间或分段冲洗。
  3. **压力过高**：控制阀门开度，避免超压。
  建议冲洗后**24小时内**完成记录归档，并附现场照片作为佐证。
