供热项目工艺设备安装

热源厂的工艺设备安装应该用哪种模版

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-08-04 16:24:34

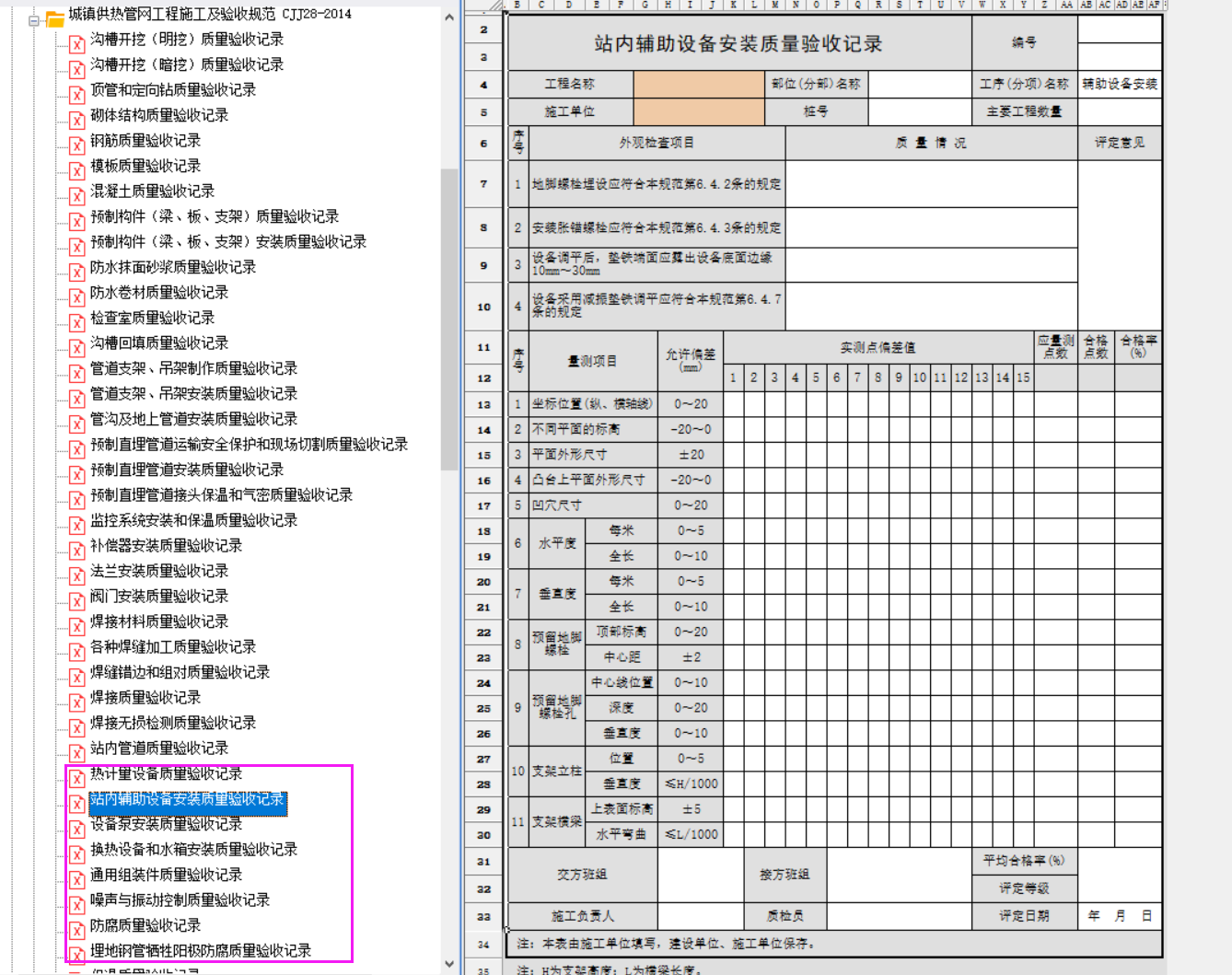

市政供热管网里有几个表，可看下

点赞1

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-08-04 15:48:37

供热项目工艺设备安装是供热系统建设中的关键环节，直接影响系统运行效率、安全性和使用寿命。以下是供热项目工艺设备安装的核心要点和流程，供参考：
---
### **一、主要工艺设备**
1. **热源设备**：锅炉（燃气/燃煤/生物质）、热泵、换热器、蓄热罐等。
2. **循环系统**：循环水泵、补水泵、变频控制柜、管道阀门（如电动调节阀、止回阀）。
3. **末端设备**：散热器、地暖分集水器、风机盘管、换热机组。
4. **辅助设备**：除污器、定压装置、软化水设备、膨胀水箱、仪表（温度/压力传感器、热量表）。
---
### **二、安装前准备**
1. **图纸与规范**：核对设计图纸（设备布置、管道走向、电气控制），遵循《工业金属管道工程施工规范》（GB 50235）、《供热工程项目规范》（GB 55010）等。
2. **设备验收**：检查设备型号、参数、合格证，确认无运输损伤（如换热器管束、水泵叶轮）。
3. **基础施工**：按设备重量和振动要求浇筑混凝土基础，预埋地脚螺栓，预留排水沟。
---
### **三、关键安装流程**
#### **1. 锅炉/热源设备安装**
- **定位与找平**：锅炉底座水平度偏差≤2mm/m，预留检修空间。
- **烟道连接**：密封严密，设置防爆门和冷凝水排放口。
- **燃气系统**：安装燃气泄漏报警器、紧急切断阀，管道做防静电接地。
#### **2. 水泵与管道安装**
- **水泵**：进出口安装软接头（减振）、压力表、排气阀；底座设减振垫。
- **管道**：
- 采用焊接或法兰连接，焊缝做无损检测（如X射线）。
- 坡度≥0.003（蒸汽管道顺坡，热水管道逆坡），高点设排气阀，低点设排水阀。
- 补偿器（如波纹管）按设计预拉伸/压缩，固定支架与滑动支架间距符合要求。
#### **3. 换热机组安装**
- **基础**：水平度≤1mm/m，机组四周留≥0.8m操作通道。
- **连接**：一次侧/二次侧管道按流向标识连接，避免混水；板式换热器压紧螺栓对称拧紧。
#### **4. 仪表与自控系统**
- **温度传感器**：插入管道中心，安装保护套管。
- **压力变送器**：取压点选在直管段，避免涡流区。
- **电动调节阀**：执行器垂直安装，阀体箭头与流向一致。
---
### **四、调试与验收**
1. **水压试验**：
- 试验压力为设计压力的1.5倍（≥0.6MPa），保压10min无泄漏。
- 蒸汽管道需做蒸汽吹扫（靶板检验）。
2. **冲洗与试运行**：
- 管道冲洗至出水清澈（目测无杂质）。
- 系统注水后，循环泵点动排气，逐步升温至设计温度（升温速率≤10℃/h）。
3. **联调联试**：
- 验证自控逻辑（如气候补偿、分时段调温）。
- 测量各支路流量平衡（通过平衡阀调节）。
---
### **五、常见问题与对策**
- **振动与噪音**：检查水泵基础减振、管道支架是否松动，加装阻尼器。
- **局部不热**：排查管道气堵（排气阀）、阀门未全开、过滤器堵塞。
- **泄漏**：重点检查法兰垫片（耐温耐压等级）、焊缝质量。
---
### **六、安全与维护**
- **安全措施**：高温管道保温（表面温度≤50℃），燃气区设防爆电气设备。
- **定期维护**：每年清洗换热器、校验仪表、检查膨胀罐预充压力。
---
建议在安装过程中由专业监理全程监督，并留存隐蔽工程影像资料。如需具体设备参数或某环节的详细操作，可进一步说明需求。
