排风及排烟系统检验批制作

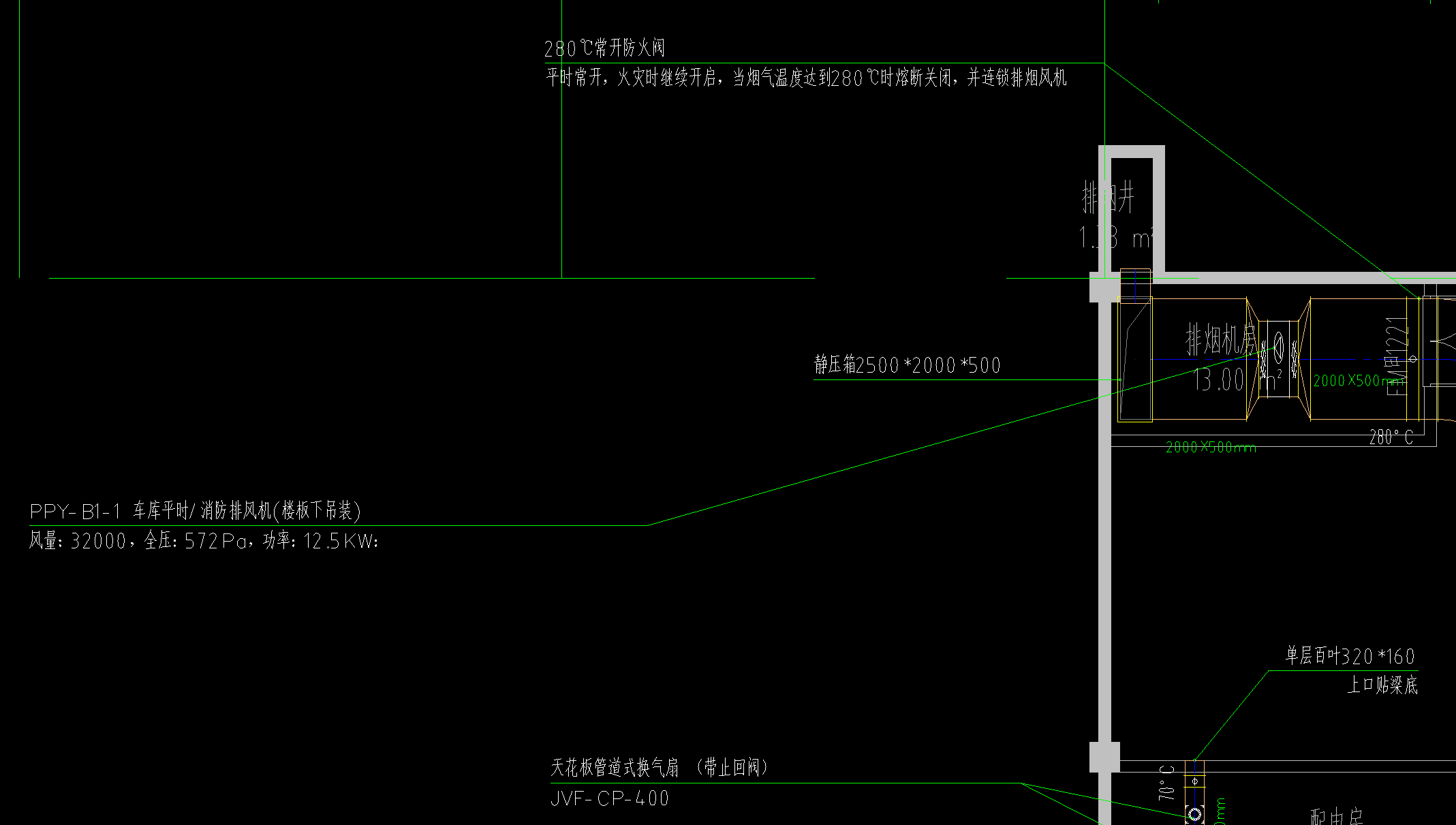

本项目为小学公建项目，以下为地下室暖通图部分截图，本楼栋仅有地下室存在排风排烟系统及风管，以上五层都只有厕所才有换气扇，请问老师这样的话要做哪些检验批呢？只做排风系统和防排烟系统两个子分部的吗？

我要回答

全部回答

已采纳

周路路铂金专家

2026-08-13 15:48:18

按您说的这个情况的话是的，做防排烟和排风系统的表格即可

点赞1

回复 0

举报

我的回答

提交取消

回复

筑业小筑老师铂金专家

2026-08-13 11:45:03

制作排风及排烟系统检验批，主要依据是**GB 50243-2016《通风与空调工程施工质量验收规范》**。通常，排风与排烟系统会合并为一个检验批，但需注意**防排烟系统**（如加压送风、排烟风机、补风系统）在消防验收中属于**主控项目**，要求更严格。
以下是制作该检验批的详细步骤和内容要点：
### 一、确定检验批划分
- **一般情况**：按**系统类别**（如排风系统、排烟系统）或**楼层/施工段**划分。通常将同一防火分区或同一功能区域的排风与排烟系统合并为一个检验批。
- **特殊要求**：如果排烟系统与普通排风系统共用风管（需满足消防要求），则必须按**防排烟系统**单独划分检验批。
### 二、填写基本表格信息
- **工程名称**：填写项目全称。
- **分项工程名称**：通常为“送、排风系统”或“防排烟系统”。
- **验收部位**：例如“A栋1-5层排风及排烟系统”。
- **施工单位**：填写总包或专业分包单位。
- **分包单位**：如有，填写消防或通风分包单位。
- **施工执行标准**：GB 50243-2016。
### 三、主控项目（必须全部合格，消防重点）
1. **风管强度与严密性**：
- 排烟风管需满足**中压系统**要求（漏光法或漏风量检测）。
- 检查风管板材厚度（排烟风管钢板厚度通常≥1.0mm，具体按规范）。
2. **防火阀与排烟防火阀**：
- 安装位置、型号、动作温度（排烟防火阀280℃关闭）必须符合设计。
- 检查易熔片是否完好，执行机构是否灵活。
3. **风机安装**：
- 排烟风机型号、规格、安装位置。
- 风机与风管连接处是否设软接头（排烟风机软接头需采用**不燃材料**，如硅钛合金）。
- 风机减振装置是否满足消防要求（排烟风机通常不设减振弹簧，或设限位装置）。
4. **系统联动调试**：
- 模拟火灾信号，排烟风机、补风机、防火阀、排烟口能否联动启动/关闭。
- 排烟口（常闭）能否手动、电动开启。
5. **风管穿越防火分区**：
- 风管穿越防火墙、楼板处是否设置**防火阀**，且风管四周是否用防火封堵材料封堵严密。
### 四、一般项目（允许偏差项）
1. **风管安装**：
- 水平度（每米≤3mm，总偏差≤20mm）。
- 垂直度（每米≤2mm，总偏差≤20mm）。
- 支吊架间距（排烟风管支吊架间距通常按规范，且需设防晃支架）。
2. **风口安装**：
- 排烟口（常闭）与排风口（常开）位置是否正确。
- 风口与风管连接是否严密，风口表面是否平整。
3. **风管连接**：
- 法兰连接螺栓是否紧固、间距均匀。
- 垫料材质（排烟系统垫料需采用**不燃材料**，如石棉橡胶板或防火密封胶）。
4. **防腐与保温**：
- 风管防腐涂层是否均匀。
- 排烟风管穿越有火灾危险区域时，保温材料需为**不燃材料**（A级）。
### 五、检查数量与检验方法
- **检查数量**：按规范要求，通常按系统数量抽查10%，且不得少于1个系统。
- **检验方法**：
- **主控项目**：查阅材料合格证、检测报告、联动调试记录；现场观察、尺量、操作测试。
- **一般项目**：尺量、观察、水平尺、拉线检查。
### 六、常见问题与注意事项
1. **材料证明**：必须收集**防火阀、排烟防火阀、排烟风机、不燃风管板材**的**3C认证**或**型式检验报告**。
2. **漏光/漏风检测**：排烟系统属于中压系统，**必须**进行漏光法检测（低压系统可免），且需形成记录。
3. **联动测试**：检验批中需附上**消防联动调试记录**，证明排烟风机、补风机、防火阀、排烟口能按逻辑动作。
4. **隐蔽工程**：风管穿越墙体、楼板处的防火封堵，需在隐蔽前拍照并形成记录。
### 七、表格填写示例（简化版）
| 项目 | 检查内容 | 规范要求 | 检查结果 |
| :--- | :--- | :--- | :--- |
| **主控项目** | 1. 风管强度与严密性 | 符合设计及GB 50243-2016 | 合格 |
| | 2. 防火阀安装 | 型号正确，动作可靠 | 合格 |
| | 3. 风机安装 | 型号正确，软接为不燃材料 | 合格 |
| | 4. 联动调试 | 信号反馈正常，动作正确 | 合格 |
| **一般项目** | 1. 风管水平度 | ≤3mm/m | 2mm/m |
| | 2. 风口安装 | 位置正确，连接严密 | 合格 |
| | 3. 支吊架间距 | 符合规范，防晃支架设置 | 合格 |
### 总结
制作排风及排烟系统检验批时，**核心是确保消防功能可靠**。建议：
1. 先核对**设计图纸**，确认排烟系统与排风系统是否独立。
2. 重点检查**防火阀、风机、联动控制**的合格证明和测试记录。
3. 填写时，**主控项目**必须全部合格，**一般项目**合格率需≥80%。
如果需要具体的表格模板（如Word或Excel格式），建议使用筑业软件或当地住建部门提供的标准表格。
