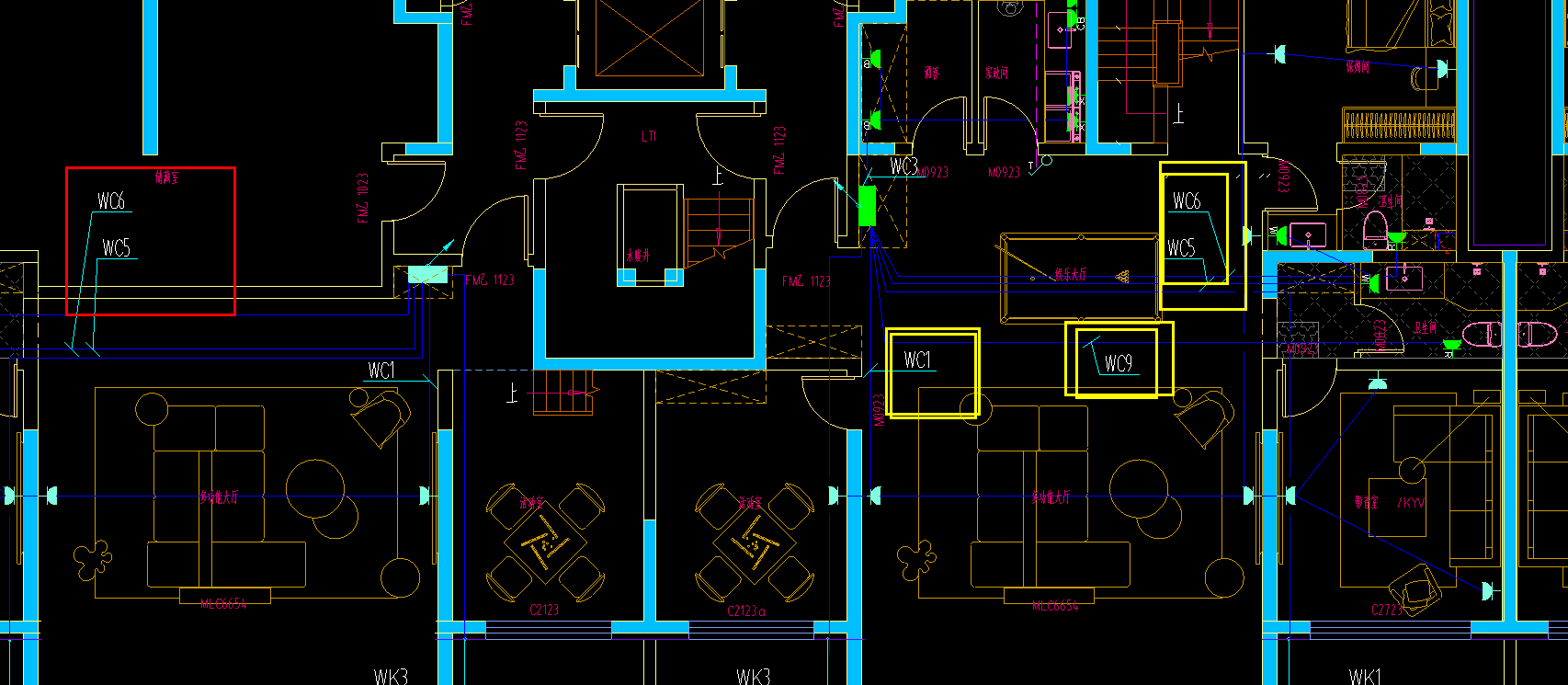

电气回路数，黄色方块里WC1，WC3代表什么


我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-08-13 15:30:18

    在电气工程图纸中，黄色方块里的 **WC1、WC3** 通常代表 **配电箱（或控制箱）的回路编号**。具体含义如下：
    1. **WC**：常见缩写，可能代表：
    - **W**：线路（Wire）或配电箱（如“照明配电箱”的代号）。
    - **C**：回路（Circuit）或控制（Control）。
    - 整体可理解为“配电箱回路”或“控制回路”。
    2. **数字（1、3）**：表示该回路在配电箱内的**编号**，用于区分不同支路（如照明、插座、空调等）。
    **常见场景**：

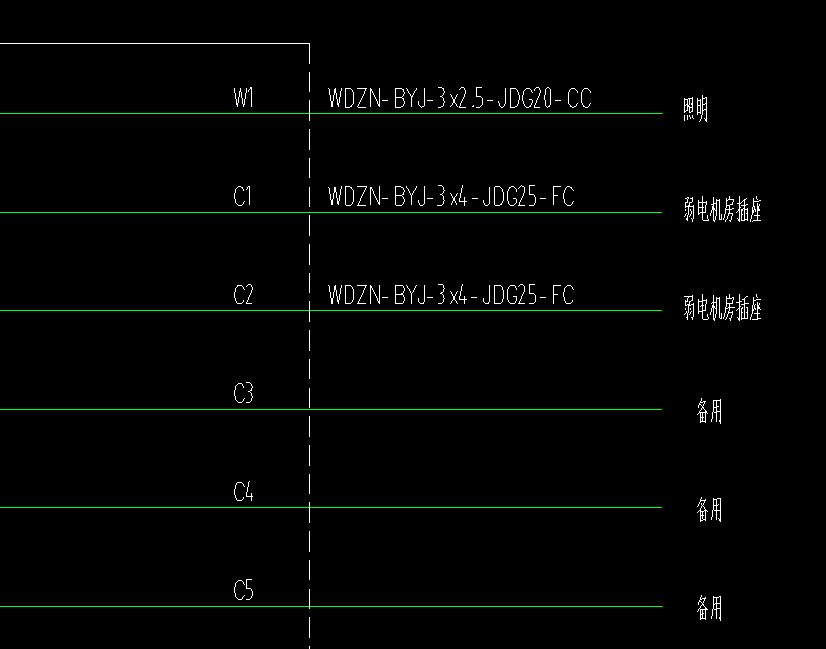

    - 在系统图中，WC1、WC3对应配电箱的出线回路，标注了该回路的负载类型（如“WC1：照明回路”“WC3：插座回路”）。
    - 在平面图中，黄色方块可能表示**配电箱位置**，内部标注的回路编号指示该箱体引出的具体线路。
    **建议**：
    - 结合图纸图例或系统图确认具体含义（部分图纸中WC可能代表“照明配电箱”）。
    - 若图纸有设计说明，通常会有回路编号规则（如“WC：照明回路”“WP：动力回路”）。
    如有具体图纸片段，可进一步分析。
