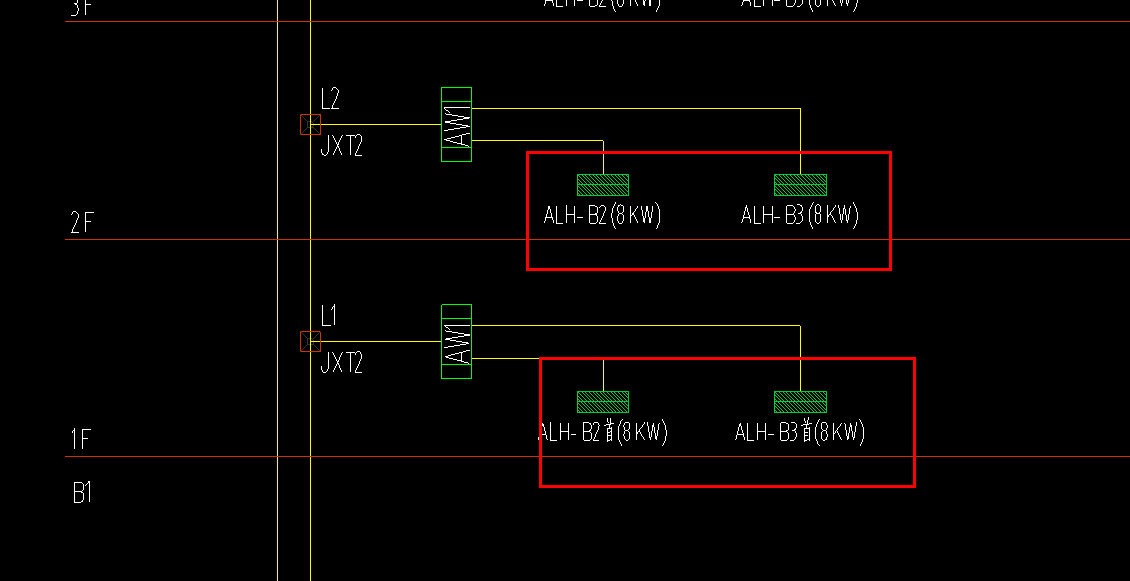

  上图不算，那是干线图不严谨，一般是按照下图看的，下图的左上角是同类电箱的编号，右侧是一个箱子的回路数，考虑这两点就能把相关回路数计算完整

  点赞1

  回复 0

  举报

  我的回答

  提交 取消
  回复

•

  周路路铂金专家

  2026-08-14 09:04:38

  7.41 复制打开抖音，看看【筑业软件的作品】资料员如何在图纸上快速数回路 资料员 跟我... https://v.douyin.com/FsQbdc4Qeew/ :3pm 01/10 D@H.vF PKW:/




  点赞1

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-08-14 08:32:25

  您好！关于电气图纸中数回路数的问题，通常**不是**只看红色方块里的内容。
  在电气图纸中，**回路数**一般是指从配电箱（柜）引出的**独立供电回路数量**，通常以**断路器（空气开关、漏电保护器）** 的极数或出线回路数为准。
  **具体判断方法：**

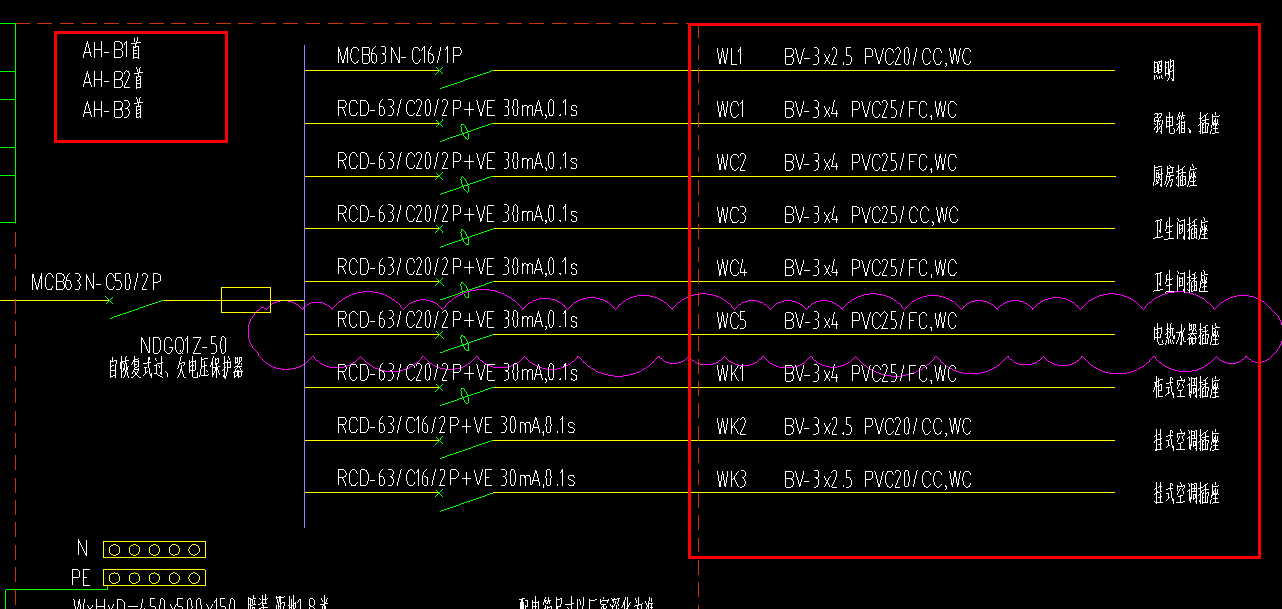

  1. **看配电箱系统图：** 这是最准确的方法。系统图中会明确标注每个回路的编号（如WL1、WL2...）、断路器型号、导线规格、敷设方式等。**数一下有多少个出线断路器（或熔断器）**，基本就是回路数。
  2. **看平面图：** 平面图上，从配电箱引出的每一条**独立的线路**（通常用一根线表示，并标注回路编号）就是一个回路。红色方块可能是标注、图例或特殊符号，**不一定代表回路本身**。
  3. **红色方块的含义：** 红色方块在图纸中可能代表：
  - **图例或标注框**：用于说明某个元件或回路。
  - **特殊设备或接线盒**：如消防设备、应急照明、控制箱等。
  - **设计修改或重点标记**：可能是设计人员临时标注的修改点。
  **总结建议：**
  - **不要仅凭红色方块数回路**，容易出错。
  - **优先查看系统图**，数出线断路器数量。
  - **结合平面图**，确认每条线路的走向和编号。
  - 如果红色方块是图纸中的**图例**，请先查看图纸的**图例说明**，确认其具体含义。
  如果您能提供更具体的图纸截图或描述（例如红色方块是标注在配电箱旁、灯具旁还是线路上），我可以帮您更准确地判断。
