充电站钢结构车棚顶安光伏需要哪些资料

充电站钢结构车棚顶安装光伏发电，需要做些哪些资料，哪里寻找相关检验批、施工记录及试验表格

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-08-18 18:09:09

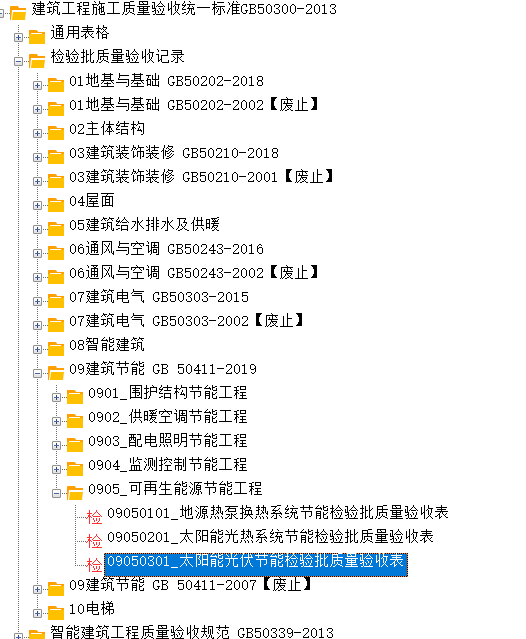

可以看看用这个表格做行不行

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-08-17 08:43:00

您好，关于充电站钢结构车棚顶安装光伏（通常称为“光伏车棚”或“光储充一体化车棚”）所需的资料，这是一个涉及**土建、钢结构、电力、光伏**等多个专业的综合性工程。所需资料非常繁杂，我为您梳理了从**项目前期、设计、施工到验收**全流程的核心资料清单。
请注意，具体资料要求会因**项目所在地（省、市）、电网公司（国网/南网）、项目规模（是否并网）** 以及**当地住建部门**的要求而有所不同。以下清单可作为通用参考，建议您务必咨询当地主管部门。
### 一、项目前期与立项阶段
1. **项目备案文件**：在发改委或行政审批局办理的《企业投资项目备案证》或《项目备案证明》。
2. **土地/产权证明**：
- 车棚所在土地的《不动产权证书》或《土地使用证》。
- 若为租赁场地，需提供租赁合同及产权方同意安装光伏的书面证明。
3. **项目可行性研究报告**（大型项目需要）：包含结构安全评估、发电量测算、经济性分析等。
4. **电网接入方案**：向当地供电公司提交的《分布式光伏发电项目并网申请表》及初步接入方案。
### 二、设计与技术文件
1. **结构设计文件**：
- **钢结构设计图纸**：包括车棚的平面图、立面图、剖面图、节点详图、基础图等，需由有资质的设计院出具。
- **结构计算书**：需考虑风荷载、雪荷载、光伏组件荷载、地震荷载等，证明车棚结构安全。
- **光伏组件与车棚连接节点图**：明确光伏组件如何固定在钢结构上（如夹具、压块、导轨等）。
2. **光伏系统设计文件**：
- **光伏组件排布图**：组件型号、数量、倾角、间距等。
- **电气系统图**：包括光伏组串、逆变器、汇流箱、并网柜/箱、电缆走向等。
- **防雷接地设计图**：车棚及光伏系统的防雷接地系统设计。
- **监控系统设计图**（如有）：数据采集、远程监控等。
3. **设备技术资料**：
- 光伏组件、逆变器、汇流箱、并网柜、电缆等主要设备的**型式试验报告、认证证书（如CQC、TUV）、产品合格证、出厂检测报告**。
- 设备选型说明及技术参数表。
### 三、施工与安装阶段
1. **施工单位资质**：
- 施工单位的**营业执照**（经营范围包含光伏或电力工程）。
- **建筑业企业资质证书**（如电力工程施工总承包、机电安装工程专业承包、钢结构工程专业承包等）。
- **安全生产许可证**。
2. **施工组织设计/方案**：包括施工进度计划、施工工艺、安全措施、应急预案等。
3. **施工人员资质**：
- 项目经理、安全员、电工、焊工等关键岗位人员的**资格证书**（如建造师证、安全员证、电工证、焊工证）。
4. **材料进场报验资料**：
- 钢结构材料（钢材、螺栓、焊条等）的**质量证明书、出厂合格证、复验报告**。
- 光伏组件、逆变器、电缆等设备的**进场验收记录、合格证**。
5. **施工过程记录**：
- 基础施工记录（混凝土强度报告、隐蔽工程验收记录）。
- 钢结构安装记录（焊接记录、螺栓紧固记录、垂直度/水平度测量记录）。
- 电气安装记录（电缆敷设记录、接线记录、绝缘电阻测试记录）。
- **隐蔽工程验收记录**（如基础、接地、电缆沟等）。
### 四、验收与并网阶段
1. **分项工程验收报告**：钢结构、光伏系统、电气系统等各分项工程的验收记录。
2. **竣工验收报告**：由建设单位、设计单位、施工单位、监理单位（如有）共同签署的工程竣工验收报告。
3. **并网验收资料**：
- 向供电公司提交的《分布式光伏发电项目并网验收申请》。
- 光伏系统**并网调试报告**（包括逆变器、并网柜的调试记录）。
- **电能质量测试报告**（谐波、电压偏差、频率偏差等）。
- **防雷接地检测报告**（由有资质的防雷检测机构出具）。
- **光伏组件、逆变器等设备的**型式试验报告**（供电公司可能要求）。
4. **安全评估报告**：部分地区要求对车棚结构及光伏系统进行第三方安全评估。
5. **运行维护手册**：包括设备操作说明、日常巡检内容、故障处理流程等。
6. **并网调度协议**（大型项目）：与电网公司签订的并网调度协议。
### 五、其他重要文件
1. **环境影响评价文件**（视项目规模而定，小型项目可能豁免）。
2. **消防验收意见书**（如车棚面积较大或涉及消防要求）。
3. **保险文件**：工程一切险、安装工程险、第三方责任险等。
4. **合同文件**：EPC总承包合同、设备采购合同、施工分包合同等。
### 总结与建议
1. **核心难点**：**钢结构安全**是重中之重。光伏组件增加了车棚的永久荷载和风荷载，必须由专业结构工程师进行复核或重新设计，并提供计算书。
2. **关键环节**：**电网接入**是决定项目能否并网发电的关键。务必提前与当地供电公司沟通，了解其具体的技术要求和资料清单。
3. **资料管理**：所有资料应**原件或盖章复印件**保存，并建立清晰的档案目录。电子版和纸质版均需妥善保管。
4. **专业咨询**：建议聘请有经验的**光伏EPC总包单位**或**专业设计院**，他们熟悉当地流程，能提供完整的资料清单并协助办理。
**最后，强烈建议您：**
**第一步：** 联系项目所在地的**发改委**或**行政审批局**，咨询分布式光伏项目的备案要求。
**第二步：** 联系当地**供电公司**（国网或南网）的客户服务中心，获取最新的《分布式光伏发电项目并网服务指南》，里面会有详细的资料清单。
希望这份清单能对您有所帮助！祝您项目顺利！
