排水系统灌水试验填写

请问老师，麻烦解答一下，谢谢

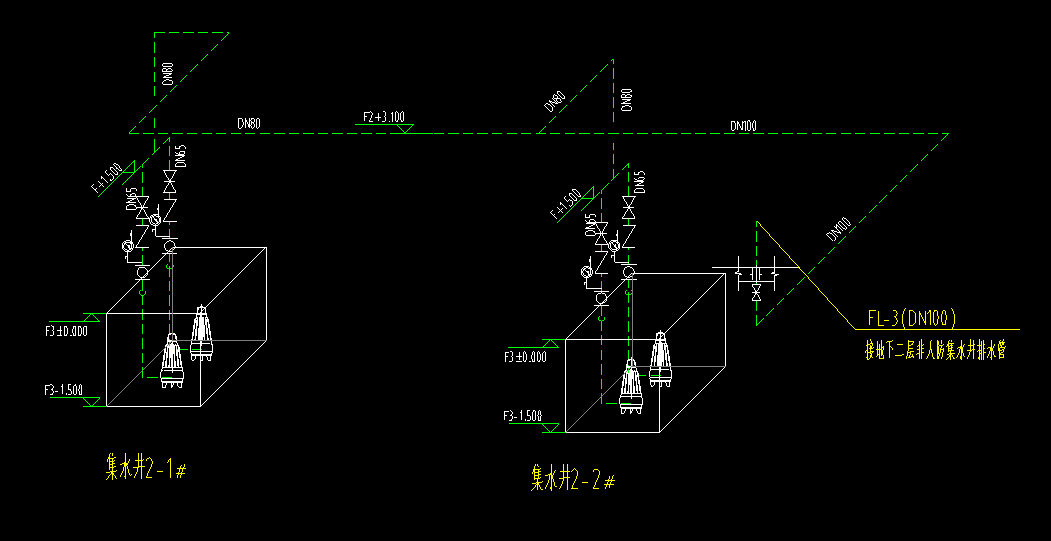

这个系统图怎么填写灌水试验（根据现场施工情况，集水井2-1和集水井2-2分行或者分页做？集水井2-12条立管和干管写在同一行？集水井2-2支管立管干管也是写在同一行？）

我要回答

全部回答

已采纳

机电张工铂金专家

2026-08-17 10:34:25

压力排水系统不需要灌水试验，应该按照给水管道做水压试验。灌水试验是针对重力流排水系统的试验

点赞0

回复 1

举报

我的回答

提交取消

回复
全部回复
- Tjb123黄金专家

  2026-08-17 11:35:29

  明白，谢谢

  回复

  回复
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复

筑业小筑老师铂金专家

2026-08-17 10:06:58

排水系统灌水试验（通常指**隐蔽或埋地的排水管道灌水试验**）是建筑给排水工程中非常重要的一个环节，主要目的是检查管道接口的严密性，防止日后漏水。
以下是填写**排水管道灌水试验记录**的核心要点和通用模板，供你参考。

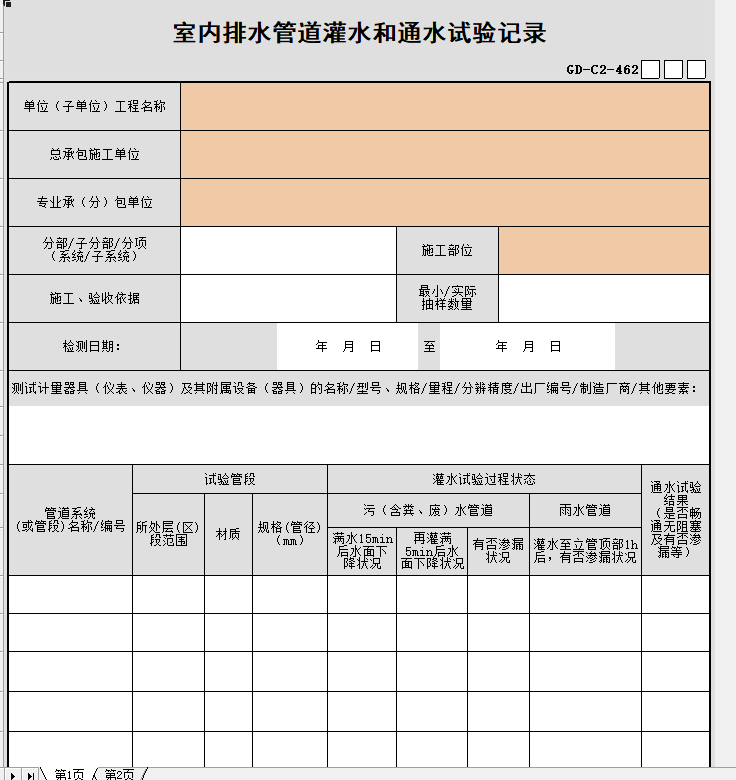

### 一、试验基本信息（表头部分）
- **工程名称**：填写项目全称。
- **施工单位**：填写施工企业全称。
- **分项工程名称**：通常写“室内排水管道安装”或“排水管道灌水试验”。
- **试验日期**：实际试验的日期。
- **试验部位**：**必须写清楚**，例如：
- “隐蔽的排水管道（埋地部分）”
- “底层排水横管”
- “卫生间排水支管（隐蔽前）”
- “W/1~W/5轴交A~C轴区域”
### 二、试验方法与标准（核心内容）
1. **试验方法**：
- **满水试验**：将管道系统（通常指隐蔽的排水横管、立管底部）用堵头封堵，从管道最高点（或检查口）向管内灌水。
- **注水高度**：通常要求**灌满水**，且**水面高于管道顶部**（或高于检查口）。
- **试验压力**：对于排水管道，通常不强调压力，而是强调**满水高度**和**静置时间**。
2. **试验标准**（依据《建筑给水排水及采暖工程施工质量验收规范》GB 50242）：
- **隐蔽或埋地的排水管道**：在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
- **满水15min后**，水面下降后，再灌满观察5min，**液面不下降**，**管道及接口无渗漏**为合格。
### 三、试验记录填写（数据部分）
| 检查部位 | 灌水高度（m） | 灌水时间（min） | 检查结果（渗漏/不渗漏） | 备注 |
| :--- | :--- | :--- | :--- | :--- |
| 1#卫生间埋地横管 | 0.8（高于管顶） | 15+5 | 不渗漏 | 液面稳定 |
| 2#卫生间埋地横管 | 0.8 | 15+5 | 不渗漏 | 液面稳定 |
| 主楼A区排水立管底部 | 1.2 | 15+5 | 不渗漏 | 接口无湿渍 |
| ... | ... | ... | ... | ... |
- **灌水高度**：填写实际灌水达到的高度（如：高于管顶0.5m，或至某层地面高度）。
- **灌水时间**：通常写“15min+5min”或“20min”。
- **检查结果**：写“合格”或“不渗漏”。
- **备注**：可写“液面稳定”、“接口干燥”等。
### 四、结论与签字
- **试验结论**：**经检查，排水管道灌水试验符合设计及规范要求，无渗漏，合格。**
- **签字栏**：
- **施工单位**：项目专业质量检查员、专业工长、班组长签字。
- **监理（建设）单位**：监理工程师或建设单位项目专业技术负责人签字。
### 五、常见问题与注意事项
1. **部位要准确**：不能只写“排水管道”，必须写清楚是**哪一层、哪个区域、哪一段**（如“地下室顶板下排水横管”、“首层埋地排水管”）。
2. **时间要写对**：规范要求是**满水15min后，再灌满观察5min**，总时间20min。不要只写15min或5min。
3. **高度要达标**：灌水高度必须高于管道顶部，且不低于底层卫生器具的上边缘。如果管道埋在地下，通常灌水至地面高度。
4. **记录要真实**：如果发现渗漏，必须记录为“不合格”，并写明处理措施（如“已修补，重新试验”），直到合格为止。
5. **表格格式**：不同地区（如北京、上海、广东）或不同项目（如房建、市政）可能有专用的表格格式（如《隐蔽工程验收记录》、《灌（满）水试验记录》），请使用项目所在地要求的统一表格。
### 六、示例填写（简化版）
> **排水管道灌水试验记录**
>
> **工程名称**：XX小区1号楼
> **施工单位**：XX建设工程有限公司
> **试验日期**：2024年X月X日
> **试验部位**：首层埋地排水管道（1-5轴交A-C轴）
>
> **试验内容**：
> 1. 将管道末端用堵头封堵。
> 2. 从检查口向管内灌水，灌水高度至地面标高（+0.000）。
> 3. 满水15分钟后，检查液面下降情况，再灌满观察5分钟。
>
> **检查结果**：
> 经检查，管道接口及管身无渗漏，液面稳定，无下降。
>
> **结论**：合格。
>
> **签字**：
> 施工单位：张三
> 监理单位：李四
希望这个模板能帮到你。如果你有具体的表格格式或需要针对某个特定规范（如CJJ 143-2010）的填写要求，可以再补充说明。
