全部回答

•

  周路路铂金专家

  2026-08-19 18:11:36

  【课程】《通风与空调工程施工资料编制全攻略》【精讲版】送全套思维导图-筑业软件官方商城

  http://shop.zhuyew.cn/pro_detail_1275.html

  可以看看老师结合图纸的讲解





  点赞1

  回复 1

  举报

  我的回答

  提交 取消
  回复

  全部回复

  •

    bx20240122200204924白银专家

    2026-08-20 08:56:03

    谢谢老师！

    回复

    回复
  •

    what is your name

    2019-08-29 08:23:56

    what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

    回复

    回复
•

  筑业小筑老师铂金专家

  2026-08-19 18:06:29

  您好！由于我无法直接查看您上传的平面图，请您提供以下信息，以便我为您准确分析：
  1. **工程类型**：是住宅、办公楼、厂房、学校还是其他？
  2. **结构类型**：框架、剪力墙、框剪、钢结构、砖混等？
  3. **关键部位**：图中是否有地下室、人防、屋面、特殊房间（如卫生间、配电室）？
  4. **主要做法**：地面、墙面、顶棚的装修标准（如抹灰、涂料、瓷砖、吊顶等）。
  在您提供信息前，我先以**最常见的框架结构住宅楼标准层**为例，为您梳理通用的检验批划分思路，供您参考：
  ---
  ### 一、 分部、分项、检验批划分（以框架结构住宅标准层为例）
  | 分部工程 | 子分部工程 | 分项工程 | 检验批划分（容量） | 备注 |
  | :--- | :--- | :--- | :--- | :--- |
  | **地基与基础** | 无（标准层不涉及） | - | - | 基础部分单独划分 |
  | **主体结构** | 混凝土结构 | 钢筋、模板、混凝土、现浇结构 | **按楼层、施工段划分**
  容量：梁板柱墙的**件数/面积** | 通常每层一个检验批 |
  | | 砌体结构 | 填充墙砌体、构造柱、圈梁 | **按楼层、施工段划分**
  容量：**立方米** | 通常每层一个检验批 |
  | **建筑装饰装修** | 地面 | 基层、水泥砂浆面层、地砖面层 | **按楼层、房间区域划分**
  容量：**面积（m²）** | 卫生间、阳台单独划分 |
  | | 抹灰 | 一般抹灰 | **按楼层、施工段划分**
  容量：**面积（m²）** | 内墙、外墙分开 |
  | | 门窗 | 木门、铝合金窗安装 | **按楼层、品种划分**
  容量：**樘数** | 通常每层一个检验批 |
  | | 涂饰 | 水性涂料涂饰 | **按楼层、施工段划分**
  容量：**面积（m²）** | 内墙、顶棚分开 |
  | | 细部 | 护栏和扶手制作与安装 | **按楼层划分**
  容量：**长度（m）** | 阳台、楼梯栏杆 |
  | **建筑屋面** | 无（标准层不涉及） | - | - | 屋面单独划分 |
  | **建筑给排水** | 室内给水/排水 | 管道安装、卫生器具安装 | **按系统、楼层划分**
  容量：**系统数/楼层数** | 每层一个检验批 |
  | **建筑电气** | 电气照明 | 导管敷设、线槽安装、开关插座安装 | **按楼层、回路划分**
  容量：**回路数/楼层数** | 每层一个检验批 |
  | **智能建筑** | 如有 | 综合布线、监控等 | 按系统、楼层划分 | 视图纸设计 |
  | **通风与空调** | 如有 | 风管、风机盘管安装 | 按系统、楼层划分 | 视图纸设计 |
  ---
  ### 二、 检验批容量填写示例（针对标准层）
  1. **钢筋、模板、混凝土**：
  - **容量**：**件（或间）**。例如：本层有20根框架柱、30道梁、10块板，可填写“60件”或按“梁30件、板10件、柱20件”分别填写。
  - **注意**：通常按**施工段**（如1-10轴、11-20轴）划分，每个施工段一个检验批。
  2. **填充墙砌体**：
  - **容量**：**立方米（m³）**。例如：本层砌体墙体积为50m³。
  3. **一般抹灰**：
  - **容量**：**平方米（m²）**。例如：本层内墙抹灰面积为800m²。
  4. **门窗安装**：
  - **容量**：**樘**。例如：本层有20樘铝合金窗、10樘木门。
  5. **地面砖**：
  - **容量**：**平方米（m²）**。例如：本层卫生间地砖面积为30m²。
  6. **给排水管道**：
  - **容量**：**系统**或**楼层**。例如：本层给水系统、排水系统各一个检验批。
  7. **电气导管**：
  - **容量**：**回路**。例如：本层照明回路5个、插座回路3个。
  ---
  ### 三、 如何根据您的平面图确定？
  请您对照图纸，回答以下问题，我就能给出精确清单：
  1. **平面图是哪个部位？**（如：标准层、地下室、屋面、某层平面）
  2. **图中是否有特殊房间？**（如：卫生间、厨房、阳台、配电间、电梯井）
  3. **墙体材料是什么？**（如：加气块、空心砖、轻钢龙骨）
  4. **地面、墙面、顶棚的装修做法是什么？**（如：水泥砂浆、地砖、涂料、吊顶）
  5. **是否有给排水、电气、消防、通风等设备？**（如：消火栓、喷淋、风管、桥架）
  **请提供上述信息，我将为您生成一份完整的《检验批划分方案》及《检验批容量计算表》。**

  点赞1

  回复 2

  举报

  我的回答

  提交 取消
  回复

  全部回复

  •

    bx20240122200204924白银专家

    2026-08-20 08:52:31

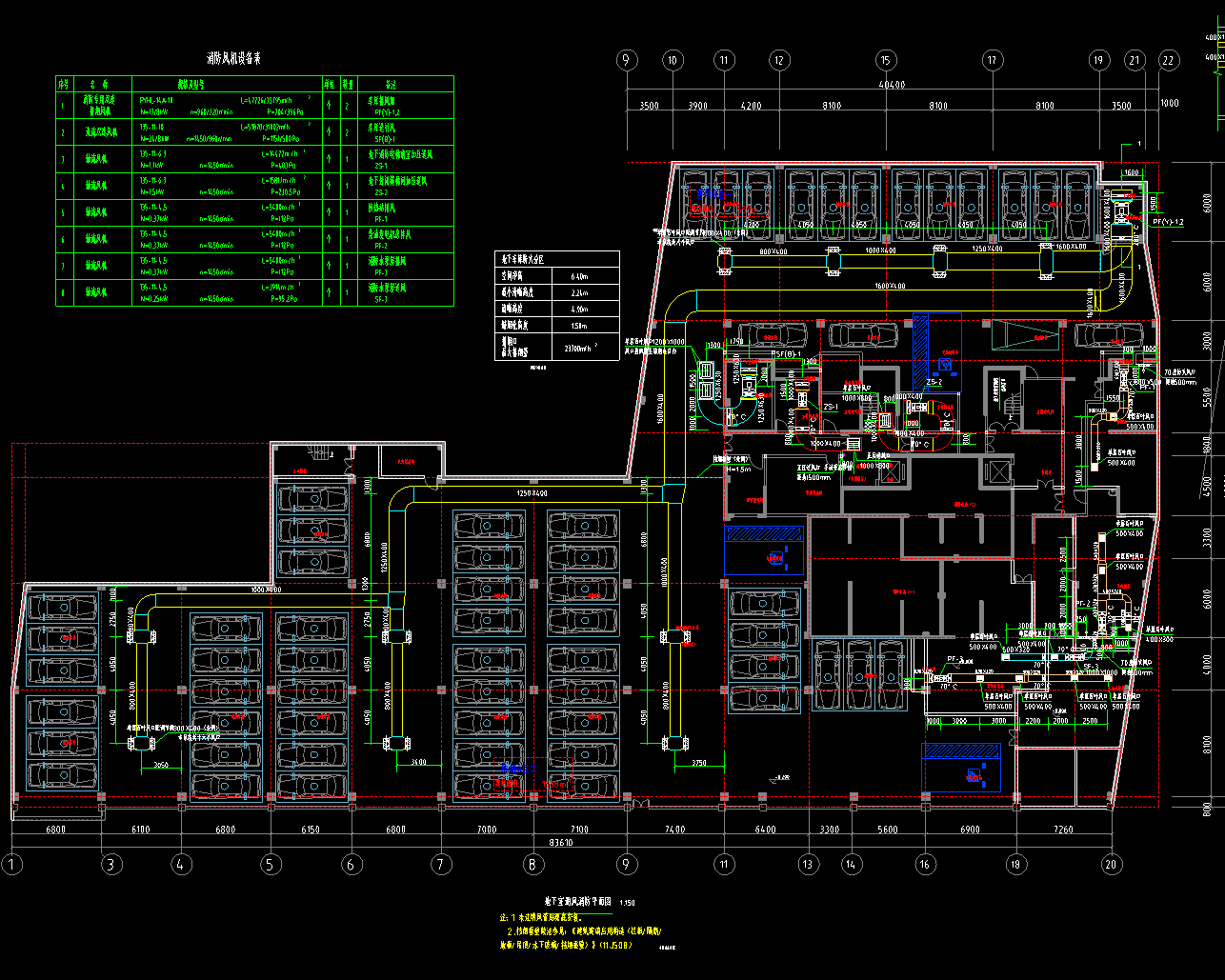

    1、地下室通风消防平面图，2、地下车库和主楼负一层在一起的（地库风机房、地库电气间、主楼风机房、主楼电气间、单层百叶窗口口）

    回复

    回复
    bx20240122200204924 于2026-08-20 08:55:18 回复： PF(Y)-1、PF(Y)-2、SF(B)-1、ZS-1、ZS-2、PF-1、PF-2、PF-3、SF-3，图纸上有这些？
