建筑中水系统及雨水利用系统的填写

麻烦路路老师解答一下，谢谢 1、建筑中水系统及雨水利用系统里中水系统是不是相当于排水，要做灌水通水试验、通球试验，有泵要做试压试验（严密性强度）？ 2、建筑中水系统及雨水利用系统里雨水回用相当于给水，要做试压试验、通水试验、冲洗试验、消毒试验？

我要回答

全部回答

已采纳

周路路铂金专家

2026-08-22 12:00:23

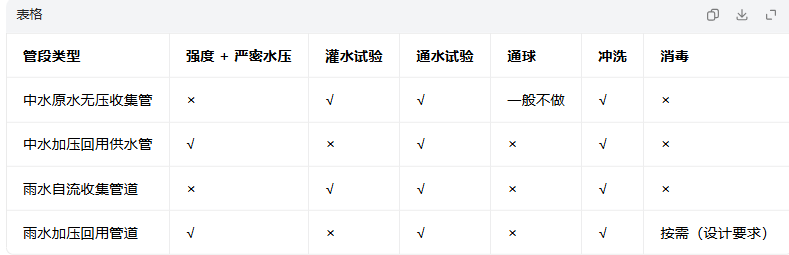

可以参考看一下

点赞0

回复 2

举报

我的回答

提交取消

回复
全部回复
- Tjb123黄金专家

  2026-08-22 12:06:11

  所以建筑中水系统及雨水利用系统包括了中水排出和中水回用，雨水排出和雨水回用，检验批同时借用给水排水检验批？

  回复

  回复

  周路路于2026-08-22 13:17:26 回复：监理同意的话可以

  小小猪排酱中游于2019/09/23 23:18:56 回复： is your namewhat is your namewhat is your name
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复

筑业小筑老师铂金专家

2026-08-22 09:02:46

在建筑工程资料管理中，**建筑中水系统及雨水利用系统**通常属于《建筑给水排水及采暖工程施工质量验收规范》（GB 50242）及《建筑中水设计规范》（GB 50336）、《建筑与小区雨水利用工程技术规范》（GB 50400）的范畴。
在填写相关施工记录、检验批、隐蔽工程验收记录或分项工程质量验收记录时，建议按以下要点进行：
### 一、核心填写内容（通用）
1. **系统名称与编号**：明确是“中水原水收集系统”、“中水处理系统”、“中水供水系统”还是“雨水收集系统”、“雨水回用系统”。
2. **材料/设备**：
- 管道材质（如：PE管、UPVC管、衬塑钢管等）、规格、连接方式（热熔、粘接、法兰等）。
- 设备（如：格栅、调节池、生物处理设备、消毒装置、雨水弃流装置、蓄水池、水泵等）的型号、数量、安装位置。
3. **施工依据**：设计图纸、施工方案、相关规范（GB 50336、GB 50400）。
4. **关键参数**：
- **中水系统**：处理能力（m³/d）、出水水质标准（如：城市杂用水水质标准）、消毒方式（氯、紫外线等）。
- **雨水系统**：汇水面积、弃流装置参数、蓄水池容积、回用用途（绿化、冲洗等）。
### 二、不同表格的填写重点
#### 1. 检验批质量验收记录（最常见）
- **主控项目**：
- 中水管道严禁与生活饮用水管道连接（必须单独设置，且应有明显标识）。
- 雨水利用系统管道不得与污水、废水管道混接。
- 设备基础、支架的强度、防腐、防锈处理。
- 消毒设备、水质检测仪表的安装。
- **一般项目**：
- 管道坡度、支吊架间距、阀门安装方向。
- 管道标识（颜色、文字“中水”、“雨水”）。
- 蓄水池（箱）的满水试验记录（无渗漏）。
- 雨水弃流装置的安装位置及坡度。
#### 2. 隐蔽工程验收记录
- **隐蔽部位**：埋地管道、墙内管道、设备基础、防水层、蓄水池底板/侧壁。
- **填写内容**：
- 管道埋深、防腐层厚度、接口处理（如热熔接头外观）。
- 蓄水池防水等级、闭水试验结果。
- 雨水渗透设施（如渗透井、渗透管）的铺设情况、滤料级配。
#### 3. 施工记录（如：设备安装记录、管道试压记录）
- **强度试验**：中水供水管道（工作压力下）的试压记录（如：试验压力为工作压力的1.5倍，且≥0.6MPa）。
- **冲洗消毒**：中水系统投运前的冲洗、消毒记录（需有水质检测报告）。
- **雨水系统**：雨水收集池的满水试验记录、雨水泵的试运转记录。
### 三、常见易错点与注意事项
1. **严禁混接**：这是验收红线。填写时需明确“中水/雨水管道与生活饮用水管道、污水管道无任何连接”，并附上现场照片或示意图。
2. **标识要求**：中水管道、阀门、水表等必须有“中水”或“雨水”的永久性标识，且颜色通常为浅绿色（中水）或蓝色（雨水）。
3. **水质检测**：中水系统投运前，必须提供有资质的第三方水质检测报告（符合《城市污水再生利用城市杂用水水质》GB/T 18920）。
4. **雨水弃流**：填写时需注明弃流装置的类型（如：容积式、流量式）及弃流参数（如：初期2-3mm降雨弃流）。
5. **资料同步**：中水/雨水系统的资料应与主体给排水资料分开或单独成册，便于归档和验收。
### 四、示例（检验批填写）
> **工程名称**：XX小区中水回用工程
> **分项工程名称**：中水供水管道安装
> **检验批部位**：地下室中水机房至绿化取水点
> **主控项目**：
> 1. 中水管道与生活饮用水管道间距符合规范（≥0.5m）。
> 2. 管道材质为PE管，热熔连接，试压合格（试验压力0.8MPa，稳压30min无渗漏）。
> 3. 管道外壁涂浅绿色标识，并标注“中水”字样。
> **一般项目**：
> 1. 管道坡度0.003，符合设计要求。
> 2. 支吊架间距1.2m，防腐处理到位。
> 3. 阀门安装方向正确，启闭灵活。
**建议**：具体填写时，请务必结合你所在项目的**设计图纸**、**施工方案**以及**当地质监站**的具体要求。如果表格中有“施工依据”或“验收依据”栏，请填写对应的规范编号（如GB 50336-2018）。
