建筑给水排水及供暖

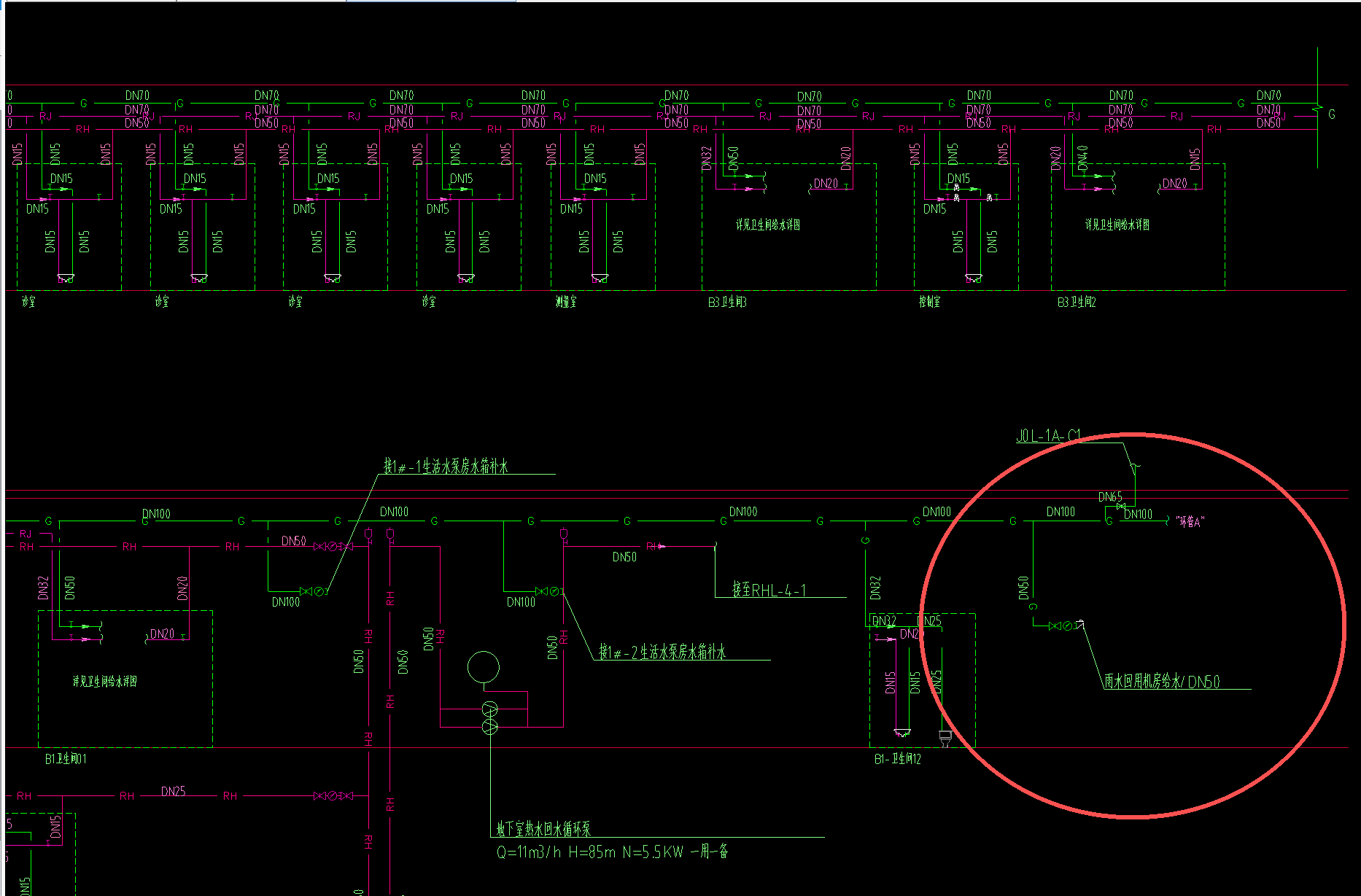

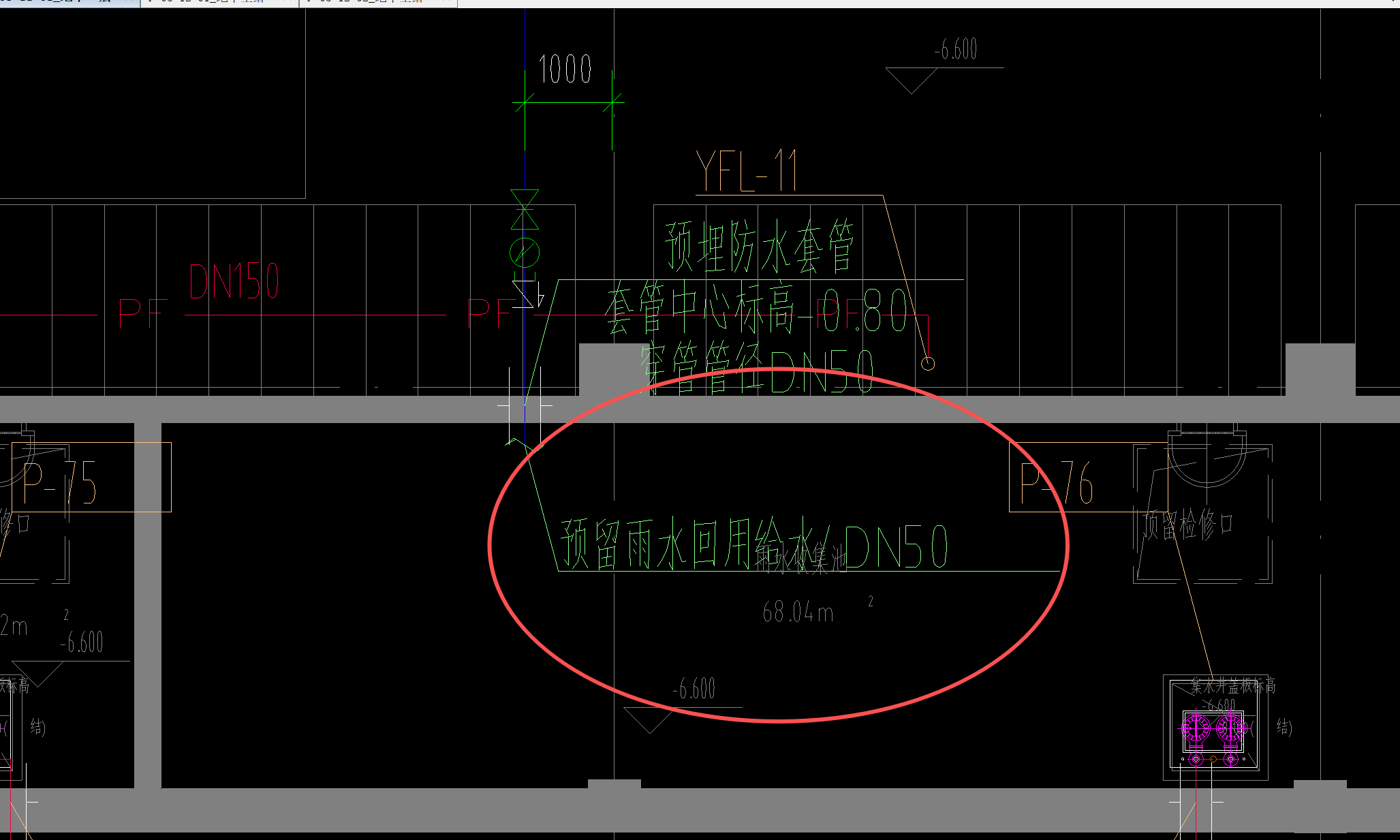

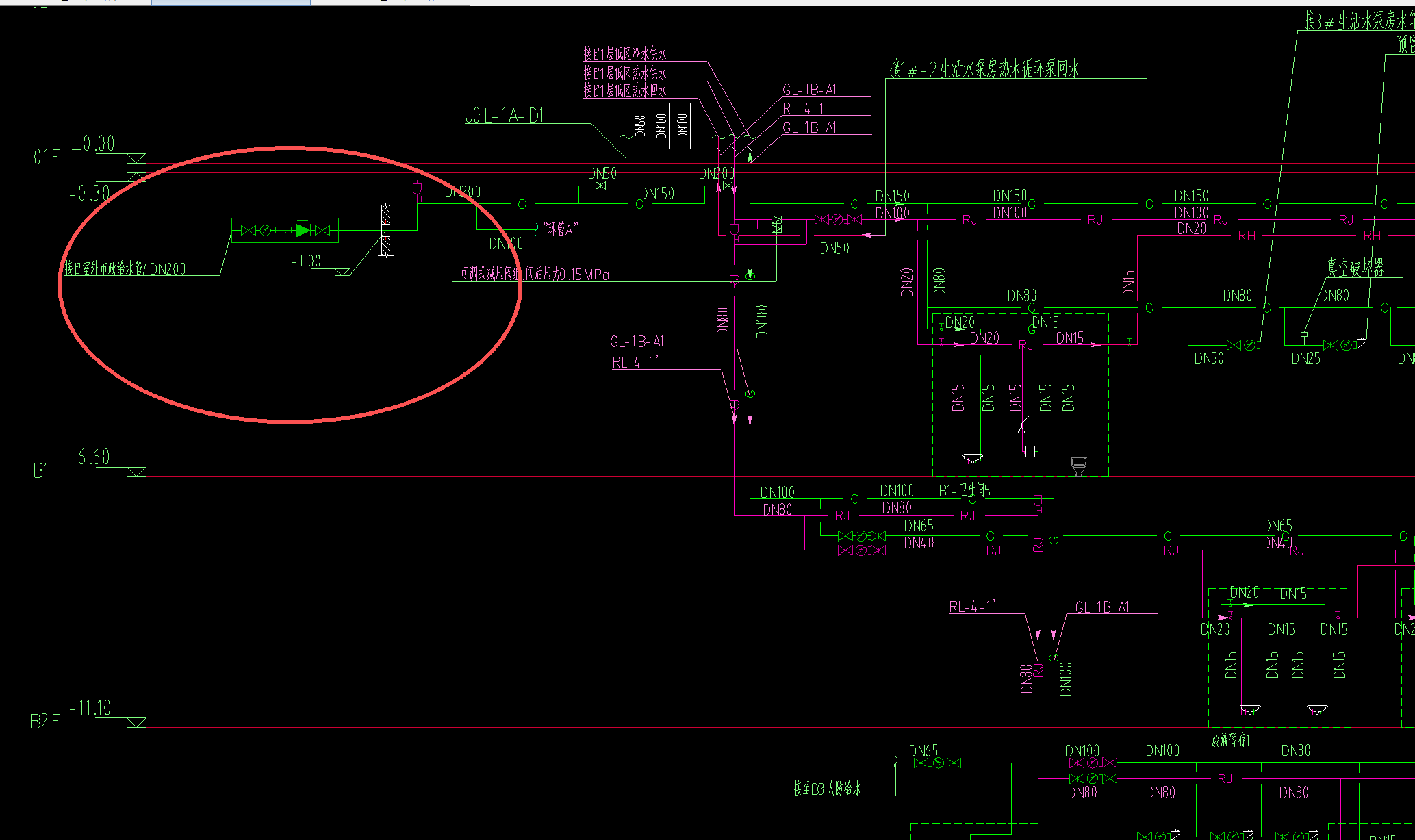

这是地下室的系统图和平面图，地下室给水管道从市政给水管供给，有干管有立管，有数条支管，有支管连接厕所、有支管连接洗手盆、有支管连接沐浴、其中有条支管提供预留雨水回用与雨水收集池连接，整个管道系统是属于建筑中水系统及雨水利用系统还是只有雨水回用那条支管是建筑中水系统及雨水利用系统，而其他管道都是室内给水系统？

我要回答

全部回答

已采纳

周路路铂金专家

2026-08-22 14:20:56

只有专门预留、通往雨水收集池的那 1 根支管，属于【建筑中水系统及雨水利用系统】；剩下全部市政进水、干管、立管、卫生间 / 洗手盆 / 淋浴给水支管，全部属于室内给水系统

点赞0

回复 0

举报

我的回答

提交取消

回复

筑业小筑老师铂金专家

2026-08-22 09:03:28

您好！很高兴为您解答关于“建筑给水排水及供暖”的问题。这是一个非常专业的领域，涵盖了建筑内部的水、暖、卫三大系统。为了给您提供更精准的帮助，我将从**核心系统组成、关键施工规范、常见问题及验收要点**几个方面为您梳理。
### 一、核心系统组成
建筑给水排水及供暖工程通常包含以下子系统：
1. **给水系统**：
- **生活给水**：从市政管网或二次加压设备引入，经管道、阀门、水表等送至各用水点（厨房、卫生间、洗衣机等）。
- **消防给水**：包括消火栓系统、自动喷水灭火系统，需独立设置或与生活给水系统分区。
- **热水供应**：集中热水系统（锅炉、太阳能、空气源热泵等）或局部热水器（电热水器、燃气热水器）。
2. **排水系统**：
- **生活污水**：粪便、洗涤废水等，需经化粪池处理后排入市政污水管网。
- **生活废水**：洗浴、洗衣等轻度污染水，可单独收集或与污水合流。
- **雨水系统**：屋面、地面雨水收集，通过雨水斗、管道排入市政雨水管网或进行回收利用。
- **通气管系统**：保证排水管道内气压平衡，防止水封破坏（如伸顶通气管、环形通气管）。
3. **供暖系统**：
- **热源**：市政热力、锅炉房、地源热泵、空气源热泵等。
- **末端设备**：散热器（暖气片）、地暖盘管、风机盘管（中央空调系统）。
- **管道系统**：供回水管道、阀门、分集水器、循环泵、膨胀水箱等。
### 二、关键施工与规范要点（GB 50242-2002 等）
1. **给水管道**：
- **材质**：PPR、PE-X、不锈钢管、铜管等。严禁使用镀锌钢管（易生锈）。
- **压力试验**：必须进行水压试验，试验压力一般为工作压力的1.5倍，且不小于0.6MPa，稳压30分钟，压降不超过0.05MPa。
- **消毒冲洗**：生活给水管道交付前必须进行冲洗消毒，水质需符合《生活饮用水卫生标准》。
2. **排水管道**：
- **坡度**：必须保证设计坡度（如DN100管道坡度0.012~0.020），防止堵塞。
- **水封**：地漏、马桶、洗手盆等排水口必须设置水封（高度≥50mm），防止臭气返溢。
- **通气管**：高层建筑必须设置专用通气管或环形通气管，防止排水时负压破坏水封。
- **闭水试验**：隐蔽前必须做闭水试验（灌水至满，24小时无渗漏）。
3. **供暖系统**：
- **地暖**：盘管间距、弯曲半径（≥5倍管径）、填充层厚度（≥50mm）需严格按图施工。试压压力为工作压力的1.5倍，且≥0.6MPa。
- **散热器**：安装位置、支架间距、散热器与墙面距离（≥30mm）需符合规范。
- **保温**：供暖管道（尤其是地暖管、热水管）必须做保温层，防止热量散失和结露。
### 三、常见问题与防治
1. **给水管道漏水**：
- **原因**：管材质量差、热熔连接不牢固、管道被后续施工破坏。
- **防治**：选用合格管材，热熔温度和时间严格把控，隐蔽前做打压试验。
2. **排水管道堵塞**：
- **原因**：坡度不足、管径偏小、杂物进入（如水泥块、装修垃圾）。
- **防治**：保证坡度，施工时封堵管口，交付前做通球试验（球径为管径的2/3）。
3. **地暖不热**：
- **原因**：管道内有空气、过滤器堵塞、回路长度不均、保温层失效。
- **防治**：安装自动排气阀，定期清洗过滤器，设计时尽量使各回路长度接近。
4. **卫生间返味**：
- **原因**：地漏水封干涸、马桶法兰圈密封不严、排水管未设存水弯。
- **防治**：选用深水封地漏（≥50mm），马桶安装时法兰圈压实，洗手盆排水管必须自带存水弯。
### 四、验收与资料归档
1. **隐蔽工程验收**：管道埋设前、地暖盘管填充前、防水层施工前，必须拍照、记录、签字。
2. **功能性试验**：
- 给水：水压试验、冲洗消毒记录。
- 排水：闭水试验、通球试验、通水试验。
- 供暖：水压试验、系统冲洗、调试记录（各房间温度达标）。
3. **竣工资料**：图纸会审、设计变更、材料合格证、试验报告、隐蔽记录、竣工图等。
---
**如果您有具体问题（比如：某类管材如何选择？地暖施工中遇到什么难题？卫生间排水如何设计？），欢迎进一步提问，我可以为您提供更针对性的解答！**
