  在电气施工图纸中，区分**一次结构（主体结构）线管预埋**和**二次结构（砌体/隔墙）线管敷设**，以及**数回路数**，是现场施工和算量的关键。以下是具体的区分方法和回路计数技巧：
  ### 一、 如何区分一次结构预埋与二次结构敷设？
  主要依据**图纸中的标注、管线走向、以及结构类型**来判断：
  #### 1. 看管线敷设位置与结构类型
  - **一次结构预埋（混凝土内）：**
  - **位置：** 管线位于**梁、板、柱、剪力墙**等混凝土构件内。
  - **特征：** 图纸中管线通常**不标注“沿墙暗敷”**，而是直接穿过梁、板或沿板底/板面敷设。例如：从顶板引下到墙柱内的插座、开关管线。
  - **典型场景：** 楼板内的灯位线、从顶板引下到剪力墙内的插座线、穿过梁的管线。
  - **二次结构敷设（砌体/轻质隔墙内）：**
  - **位置：** 管线位于**非承重墙（砌块墙、加气块墙、轻钢龙骨墙）** 内。
  - **特征：** 图纸中管线会标注**“沿墙暗敷”**或**“在砌体内敷设”**，且通常是从楼板或梁底引出，沿墙竖向或水平敷设。
  - **典型场景：** 砌体墙内的插座、开关、弱电箱引线。
  #### 2. 看图纸标注符号
  - **一次结构：** 常见标注为 **“SC”（焊接钢管）**、**“PC”（阻燃塑料管）**，但**不写“沿墙”**，而是写**“沿板”**、**“沿梁”**或**“暗敷”**（在混凝土内）。
  - **二次结构：** 常见标注为 **“FC”（地面暗敷）**、**“WC”（墙面暗敷）**、**“CC”（顶板暗敷）**。其中**“WC”**（沿墙暗敷）通常指二次结构墙内敷设。
  #### 3. 看系统图与平面图结合
  - **系统图：** 会标明管线规格（如PC20/PC25）和回路编号（如WL1、WL2）。

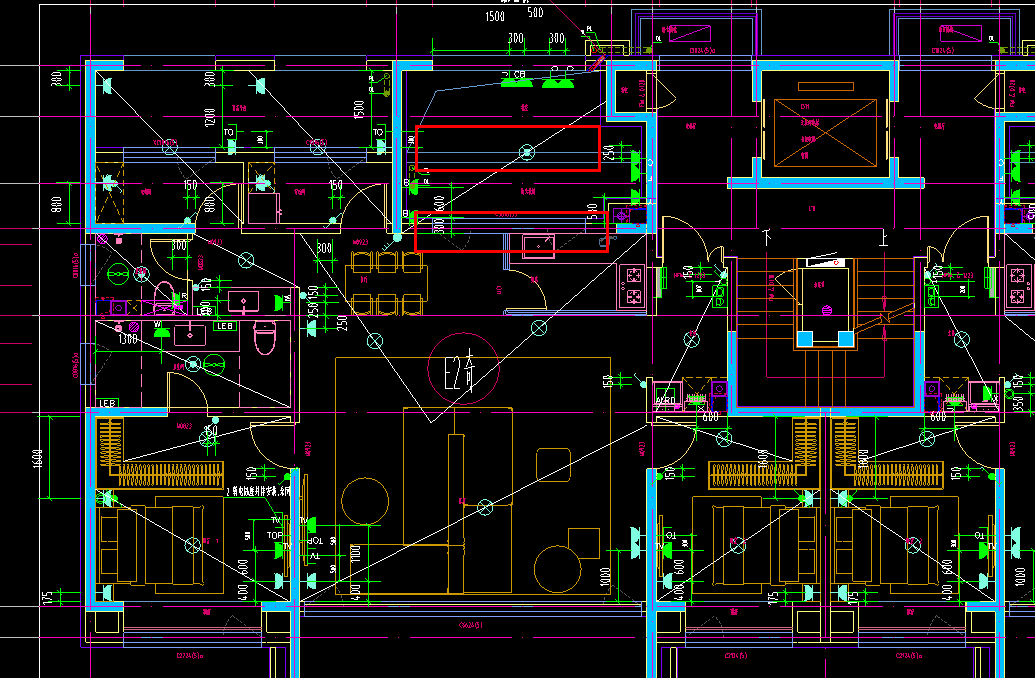

  - **平面图：** 观察管线是否**穿越梁、板**。如果管线从顶板直接向下引到墙内，且该墙是**混凝土墙**，则是一次结构预埋；如果是**砌体墙**，则是二次结构敷设。
  ### 二、 如何数回路数？
  回路数是指**从配电箱引出的独立供电线路数量**。数回路数的方法如下：

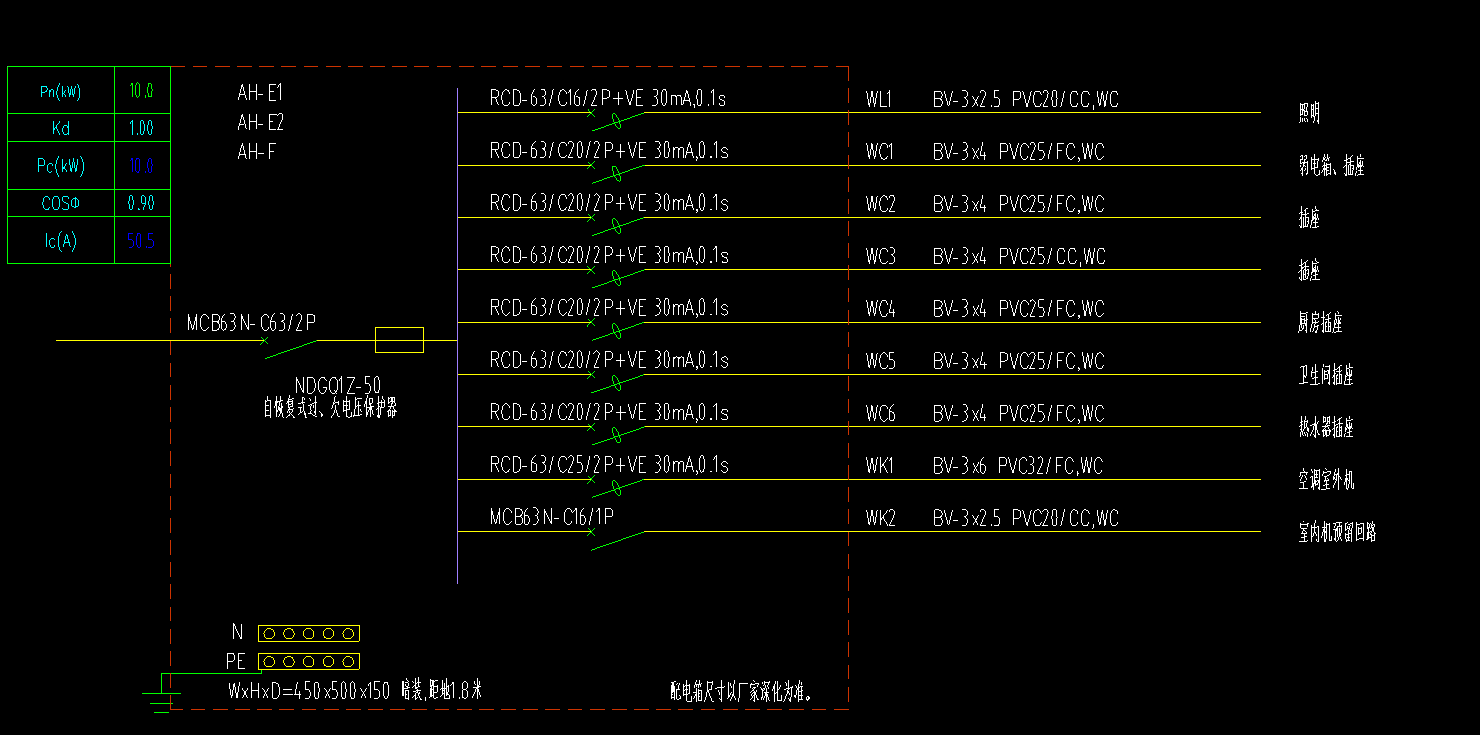

  #### 1. 看系统图（最准确）
  - **方法：** 打开电气系统图，找到对应的配电箱（如AL1、AP1）。
  - **计数：** 系统图中每一行标注一个回路（如WL1、WL2、WL3...），**每一行就是一个回路**。注意区分照明、插座、空调、动力等不同回路。
  #### 2. 看平面图（结合系统图）
  - **方法：** 在平面图中，每个回路通常用**不同的线型、颜色或编号**表示。
  - **技巧：**
  - **找配电箱引出线：** 从配电箱引出的每一条**独立管线**（通常标注有回路编号）就是一个回路。
  - **看管线标注：** 例如，一根管线上标注“WL1-BV-3×2.5-PC20”，表示该管线属于WL1回路。
  - **注意：** 同一回路可能有多根管线（如一个回路带多个插座），但**只算1个回路**。
  #### 3. 特殊情况处理
  - **多回路共用一根管：** 如果一根管内有多个回路（如照明和插座共用一根管），则按**实际回路数**计算（例如管内穿2个回路，就算2个回路）。
  - **备用回路：** 系统图中标注“备用”的回路，**也要算回路数**（因为后期可能使用）。
  - **跨层回路：** 如果回路从本层配电箱引到上层或下层，**只算1个回路**（在配电箱处计数）。
  ### 三、 实操建议（现场核对）
  1. **先看结构图：** 确认哪些是混凝土墙（一次结构），哪些是砌体墙（二次结构）。
  2. **再看电气图：** 在电气平面图上，用不同颜色笔标记：
  - **红色：** 一次结构预埋管线（混凝土内）。
  - **蓝色：** 二次结构敷设管线（砌体内）。
  3. **数回路：** 在系统图中数出总回路数，然后在平面图中核对每个回路是否都对应有管线。
  ### 总结表
  | 项目 | 一次结构预埋 | 二次结构敷设 |
  | :--- | :--- | :--- |
  | **位置** | 梁、板、柱、剪力墙（混凝土） | 砌体墙、轻质隔墙 |
  | **标注特征** | 不写“沿墙”，写“沿板/梁” | 写“WC”（沿墙暗敷） |
  | **典型管线** | 顶板灯位线、剪力墙插座线 | 砌体墙内插座、开关线 |
  | **回路计数** | 系统图中每行一个回路 | 系统图中每行一个回路 |
  **注意：** 如果图纸标注不清晰，建议结合**结构施工图**和**电气施工图**对照查看，或咨询设计单位确认。
