消防水工程消火栓系统和喷淋系统需要做哪些检验批，用哪个表格

首页 > 有问必答 > 问题详情

本周热点问题

zyyhgbwx32thycus

2026-08-25 17:10:33

其它资料 487 河北石家庄市 1币

消防水工程消火栓系统和喷淋系统需要做哪些检验批，用哪个表格

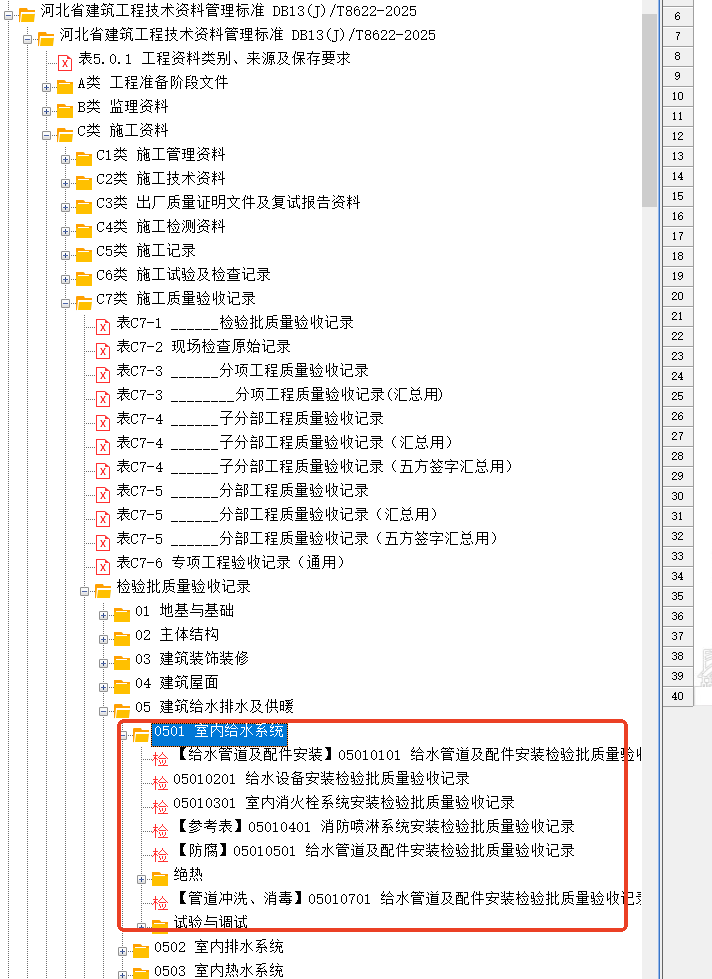

这个里边的消火栓系统用哪个表格

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-08-25 18:04:53

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-08-25 17:22:30

在消防水工程中，消火栓系统和喷淋系统的检验批划分及表格使用，主要依据 **《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）** 和 **《自动喷水灭火系统施工及验收规范》（GB 50261-2017）**。以下是具体分类和表格建议：
---
### **一、消火栓系统检验批**
#### **1. 主要检验批划分**
| **检验批名称** | **对应表格（GB 50242-2002）** | **说明** |
|------------------------------|----------------------------------------|--------------------------------------------------------------------------|
| 室内消火栓系统安装 | 表4.3.1（室内消火栓安装检验批） | 包括消火栓箱、栓口、水带、水枪安装及试射试验。 |
| 消防水泵接合器安装 | 表4.3.2（消防水泵接合器安装检验批） | 接合器位置、标识、与管道连接。 |
| 消防管道及阀门安装 | 表4.2.1（给水管道安装检验批） | 管道材质、连接方式（螺纹/法兰/焊接）、坡度、阀门安装。 |
| 消防水箱/水池安装 | 表4.4.1（水箱安装检验批） | 水箱容积、材质、溢流管、液位控制。 |
| 消防系统试压与冲洗 | 表4.2.2（管道试压检验批） | 强度试验（1.5倍工作压力）、严密性试验（1.0倍工作压力）、冲洗记录。 |
#### **2. 特殊表格**
- **消火栓系统联动调试**：使用 **《消防联动控制系统调试记录》（GB 50166-2019）**，测试消火栓按钮启泵、水泵启动反馈。
---
### **二、喷淋系统检验批**
#### **1. 主要检验批划分**
| **检验批名称** | **对应表格（GB 50261-2017）** | **说明** |
|------------------------------|----------------------------------------|--------------------------------------------------------------------------|
| 喷头安装 | 表5.2.1（喷头安装检验批） | 喷头类型（下垂/直立/边墙）、安装间距、溅水盘与顶板距离。 |
| 报警阀组安装 | 表5.3.1（报警阀组安装检验批） | 湿式/干式/预作用报警阀安装位置、排水设施、压力表。 |
| 水流指示器/信号阀安装 | 表5.4.1（水流指示器安装检验批） | 安装方向、信号反馈功能测试。 |
| 管道及阀门安装 | 表5.1.1（管道安装检验批） | 管道材质（镀锌钢管/不锈钢）、连接方式、支架间距（≤3.6m）。 |
| 系统试压与冲洗 | 表5.5.1（管道试压检验批） | 强度试验（1.5倍工作压力，保压30min）、严密性试验（1.0倍工作压力）。 |
| 末端试水装置安装 | 表5.6.1（末端试水装置检验批） | 试水阀、压力表、排水管安装。 |
#### **2. 特殊表格**
- **喷淋系统联动调试**：使用 **《自动喷水灭火系统联动调试记录》（GB 50261-2017附录C）**，测试湿式报警阀压力开关启泵、水流指示器反馈。
---
### **三、通用表格（适用于两个系统）**
| **检验批名称** | **对应表格** | **说明** |
|------------------------------|----------------------------------------|--------------------------------------------------------------------------|
| 消防设备基础安装 | 表4.1.1（设备基础检验批） | 水泵、报警阀组基础尺寸、水平度。 |
| 电气控制柜安装 | 表6.1.1（电气设备安装检验批） | 消防水泵控制柜、双电源切换、手动/自动切换功能。 |
| 系统标识与标志 | 表4.5.1（管道标识检验批） | 管道色环（红色）、水流方向箭头、阀门标识牌。 |
---
### **四、注意事项**
1. **表格来源**：优先使用 **GB 50242-2002** 和 **GB 50261-2017** 附录中的表格，若地方有特殊要求（如上海DG/TJ 08-2020），需按当地标准执行。
2. **检验批容量**：按系统分区、楼层或防火分区划分，例如：
- 消火栓系统：每层或每段管道为一个检验批。
- 喷淋系统：每个防火分区或每层为一个检验批。
3. **隐蔽工程**：管道埋地、吊顶内安装需单独做 **隐蔽工程验收记录**（表4.2.3）。
4. **联动测试**：消火栓和喷淋系统需分别做 **联动调试记录**，并汇总至 **《消防系统联动调试报告》**。
---
### **五、示例表格编号（GB 50242-2002）**
| **表格编号** | **名称** | **适用系统** |
|--------------|------------------------------|--------------------|
| 表4.2.1 | 给水管道安装检验批 | 消火栓、喷淋 |
| 表4.2.2 | 管道试压检验批 | 消火栓、喷淋 |
| 表4.3.1 | 室内消火栓安装检验批 | 消火栓 |
| 表5.2.1 | 喷头安装检验批 | 喷淋 |
| 表5.3.1 | 报警阀组安装检验批 | 喷淋 |
---
### **六、总结**
- **消火栓系统**：重点检验批为 **室内消火栓安装**、**管道试压**、**水泵接合器**。
- **喷淋系统**：重点检验批为 **喷头安装**、**报警阀组**、**水流指示器**、**末端试水装置**。
- **通用检验批**：管道安装、试压冲洗、设备基础、标识。
建议在施工前与监理、设计单位确认检验批划分方案，并参考 **《建筑工程施工质量验收统一标准》（GB 50300-2013）** 的表格格式。
