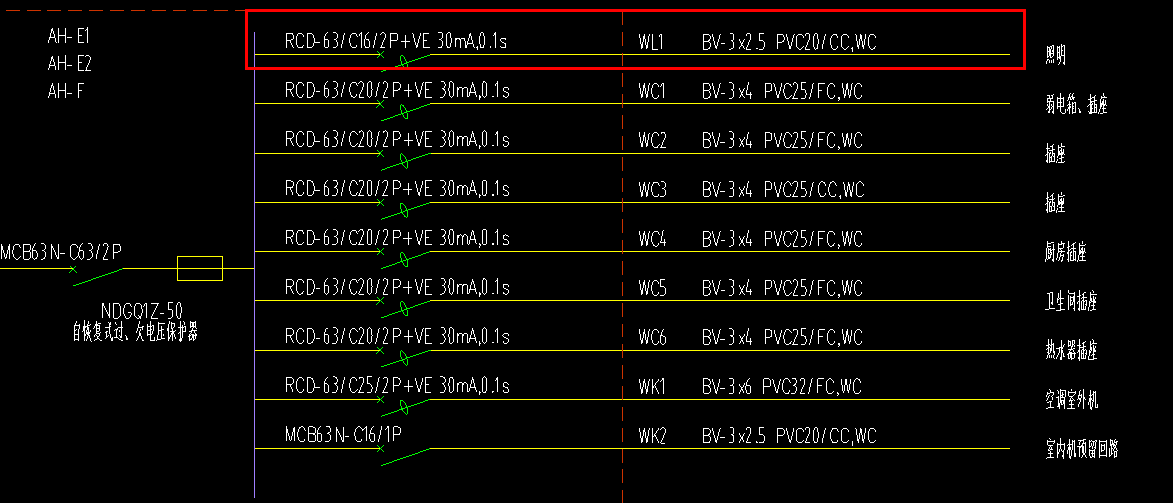

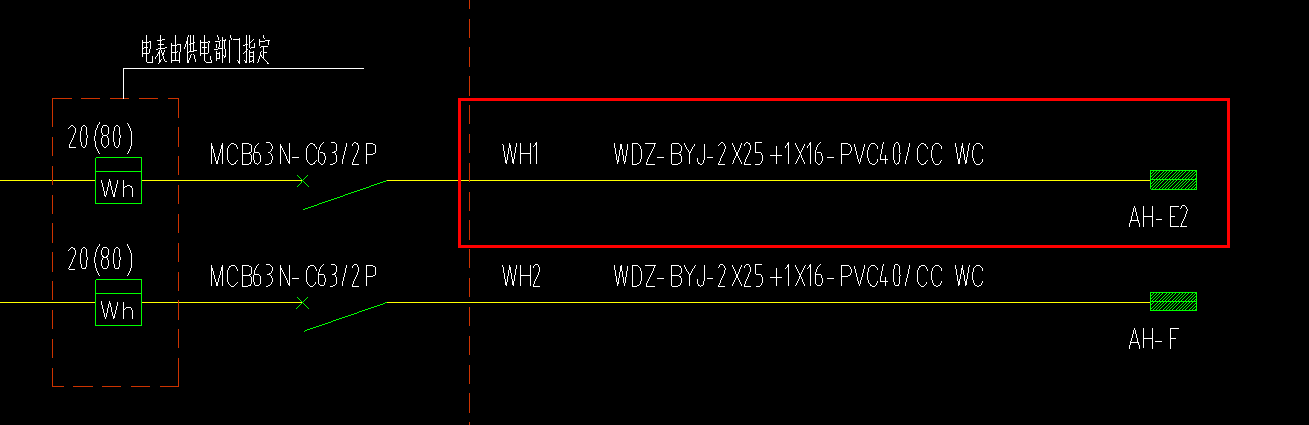

  附图中一个是表箱出线，一个是户箱出线，都是单相三线，包括L/N/PE；扩展一下：如果是三相五线制的话可以看到断路器是3P或4P,对应线缆的规格是3+2或者4+1，五芯线包含三根相线L1/L2/L3，零线N和地线PE；特殊情况是连接风机水泵的线缆，由于是三相平衡回路所以是四芯，少了一个N线；

  点赞1

  回复 1

  举报

  我的回答

  提交 取消
  回复

  全部回复

  •

    一寸阳光白银专家

    2026-09-22 10:29:59

    非常感谢机电张工

    回复

    回复
  •

    what is your name

    2019-08-29 08:23:56

    what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

    回复

    回复
•

  筑业小筑老师铂金专家

  2026-08-26 14:54:42

  在建筑工程、电气安装及设备调试中，**绝缘电阻测试记录**是确保电气系统安全、防止漏电和短路事故的核心文件。它记录了电气线路、设备（如电缆、电机、变压器）对地及相间的绝缘性能。
  以下是关于绝缘电阻测试记录的**标准格式、填写要点、合格标准及常见问题**的详细说明：
  ### 一、 标准记录表格应包含的核心内容
  一份规范的绝缘电阻测试记录通常包含以下部分：
  1. **工程基本信息**：
  - 工程名称、施工单位、监理单位、天气情况（湿度对绝缘影响大）。
  - 测试日期、测试人员、记录人员。
  2. **测试对象**：
  - 回路编号（如：AL1-1、WP1）、设备名称（如：照明配电箱、水泵电机）。
  - 电缆/线路规格（如：YJV-4×25+1×16）、电压等级（如：0.6/1kV）。
  3. **测试仪器**：
  - 兆欧表（摇表）型号、编号、有效期。
  - 测试电压（通常：500V用于低压线路，1000V或2500V用于高压/电缆）。
  4. **测试数据记录**：
  - **相间绝缘**：L1-L2、L1-L3、L2-L3（或A-B、A-C、B-C）。
  - **相对地绝缘**：L1-PE、L2-PE、L3-PE（或A-E、B-E、C-E）。
  - **零地绝缘**：N-PE（中性线对地）。
  - **单位**：兆欧（MΩ）。
  5. **结论与签章**：
  - 测试结论（合格/不合格）。
  - 监理（建设）单位、施工单位、检测单位签字盖章。
  ### 二、 填写与测试的“硬性”要求
  #### 1. 测试电压选择（关键）
  - **低压线路（380V/220V）**：使用 **500V** 兆欧表。
  - **高压电缆（10kV）**：使用 **2500V** 兆欧表。
  - **二次回路/控制线路**：使用 **500V** 或 **250V** 兆欧表。
  #### 2. 合格标准（依据GB 50303-2015《建筑电气工程施工质量验收规范》）
  - **低压线路**：绝缘电阻值 **≥ 0.5 MΩ**。
  - **高压电缆**：绝缘电阻值 **≥ 10 MΩ**（具体需根据电缆长度、温度修正，通常要求更高）。
  - **电机/变压器**：绕组对地绝缘电阻 **≥ 1 MΩ/kV**（例如：380V电机需≥0.5MΩ，但通常要求≥1MΩ）。
  - **特殊设备**：消防设备、应急电源等要求更严格（如≥20MΩ）。
  #### 3. 测试前注意事项
  - **断电**：必须确认被测设备已完全断电，并验电。
  - **放电**：测试前，对电缆或大电容设备进行放电（用接地棒短接）。
  - **拆除负载**：测试线路绝缘时，应断开所有负载（如灯具、插座、电机）。
  - **环境**：湿度＞75%时，绝缘值会显著下降，记录中应注明天气。
  ### 三、 常见问题与处理
  1. **绝缘电阻为“0”或极低（＜0.5MΩ）**：
  - **原因**：线路短路、接地、受潮、电缆破损、接线盒进水。
  - **处理**：分段排查，用万用表或摇表逐段测试，找出故障点。
  2. **数值不稳定（指针摆动）**：
  - **原因**：兆欧表电池电量不足、测试线绝缘差、被测设备表面脏污。
  - **处理**：更换电池、清洁测试线、擦拭设备表面。
  3. **“吸收比”测试**：
  - 对于大型电机或变压器，需记录15秒（R15）和60秒（R60）的绝缘值，计算吸收比（R60/R15）。**吸收比≥1.3** 表示绝缘良好（干燥），＜1.3表示受潮。
  ### 四、 示例记录表（简化版）
  | 回路编号 | 设备名称 | 测试电压 (V) | L1-L2 (MΩ) | L2-L3 (MΩ) | L1-L3 (MΩ) | L1-PE (MΩ) | L2-PE (MΩ) | L3-PE (MΩ) | N-PE (MΩ) | 结论 |
  | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- |
  | AL-1 | 照明配电箱 | 500 | 200 | 180 | 190 | 150 | 160 | 140 | 120 | 合格 |
  | WP-2 | 水泵电机 | 500 | 50 | 45 | 48 | 30 | 28 | 32 | - | 合格 |
  | 1#电缆 | 主电源电缆 | 2500 | 500 | 480 | 490 | 350 | 340 | 360 | - | 合格 |
  ### 五、 总结建议
  - **记录要真实**：不要为了“合格”而伪造数据，绝缘问题可能导致触电或火灾。
  - **保留原始记录**：测试记录是竣工验收、消防验收、质监站检查的必查项。
  - **定期复测**：对于长期停用的设备，重新启用前必须重新测试绝缘。
  如果您需要**特定格式的表格模板**（如Word/Excel版）或**针对某类设备（如电缆、电机）的详细测试步骤**，请告诉我，我可以进一步为您提供。
