全部回答

•

  机电张工铂金专家

  2026-08-27 10:44:57

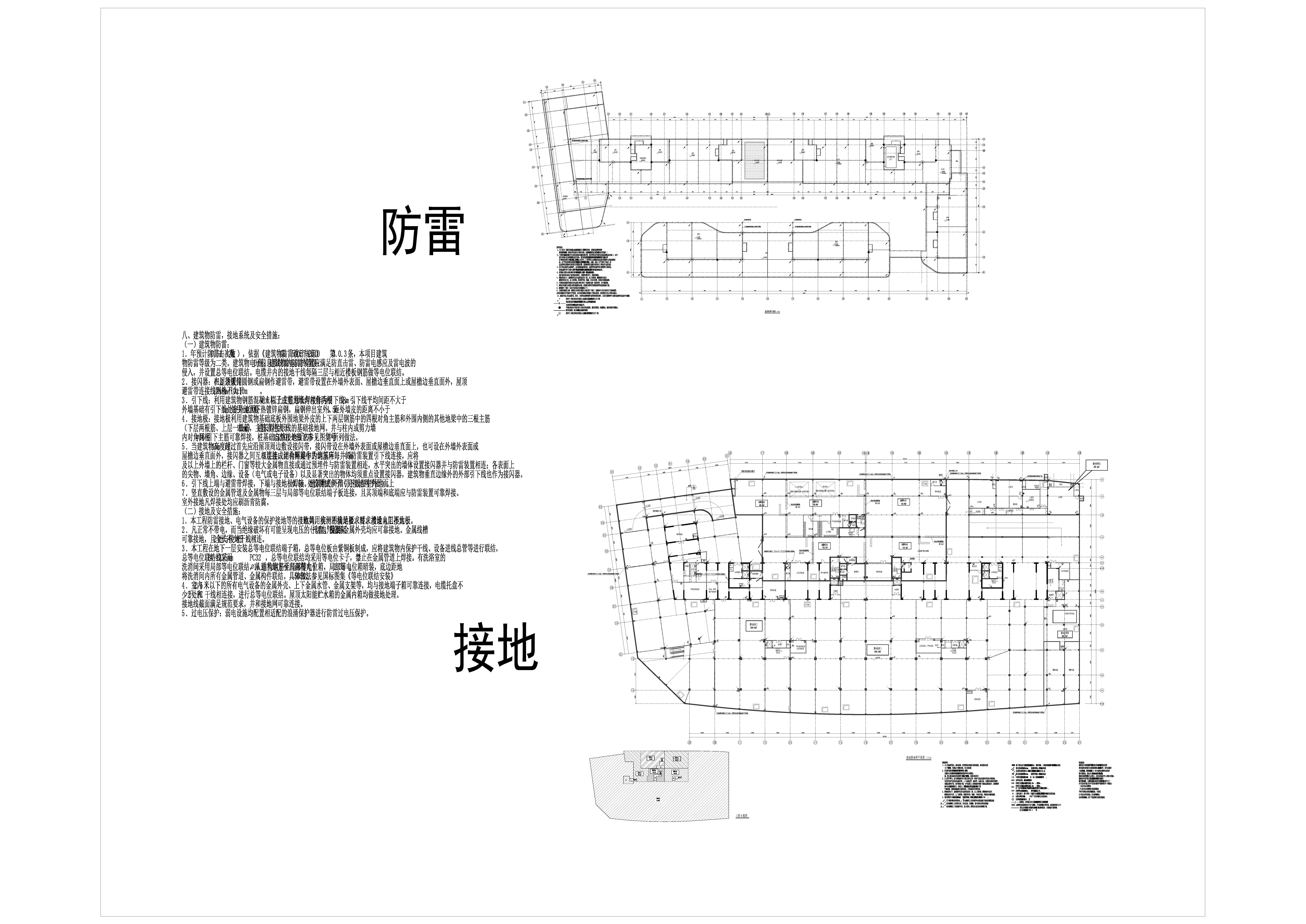

  1这个图的，基础接地装置安装检验批容量应该数哪个为准？是JD还是PE1？

  回复：两个都不对，JD是去往相应接地端子板的引上钢筋；PE1是接地极在外墙上甩出的镀锌扁钢，应该属于接地母线而不是接地极；真正的接地极应该是地下室外墙一周以及内部轴网中标注E的线条底板钢筋接地极，至于检验批是按照面积计算还是接地钢筋长度计算就要看你所在省的计算规则了；

  2防雷引下线及接闪器安装检验批

  容量应该数哪个为准？每个柱的PD吗？

  回复：（1）防雷引下线应该以屋面防雷平面图上的两种图例为准，见下图，至于其他带字母的引下线那都不是防雷引下线，是去往电梯配电间防火卷帘MEB等部位的接地或者等电位母线。

  2、接闪器也就是避雷网按照屋面防雷平面图有三类：水平明敷、水平暗敷、垂直明敷，对应图例见下图，你按照他们的长度计算检验批容量就可以了




  点赞0

  回复 1

  举报

  我的回答

  提交 取消
  回复

  全部回复

  •

    hyho55白银专家

    2026-08-27 11:04:10

    基础接地装置安装检验批容量应该数哪个为准？这图上找不到测试点图例点位？基础接地检验批容量按项目填 1 处。行不？谢谢

    回复

    回复
  •

    what is your name

    2019-08-29 08:23:56

    what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

    回复

    回复
•

  筑业小筑老师铂金专家

  2026-08-27 10:08:24

  在建筑电气工程中，接地装置安装检验批的容量（数量）统计，通常以**接地装置（或接地极）的数量**为准，而不是以JD（接线盒）或PE（保护接地线）的数量为准。
  具体来说，需要根据您执行的**国家标准**和**检验批划分方案**来判断：
  1. **核心原则：** 检验批的容量（即“数量”）一般指**接地极（如：人工接地极、利用基础钢筋的接地网）** 或**接地装置（如：接地模块、接地母线）** 的**组数**或**处数**。
  2. **常见做法：**
  - **对于利用建筑物基础钢筋做接地体：** 通常按**一个建筑物（或一个防火分区、一个单元）** 作为一个检验批，容量计为“1处”或“1组”。
  - **对于人工接地极（如角钢、钢管、铜棒）：** 按**实际安装的接地极根数**或**组数**统计。例如，安装了4根角钢，容量就是4根（或4组）。
  - **对于接地母线（如扁钢、铜排）：** 按**长度（米）** 或**段数**统计，但通常不按JD或PE1统计。
  3. **为什么不是JD或PE1？**
  - **JD（接线盒）：** 属于**配管配线**或**照明/插座**分项工程的检验批内容，与接地装置安装无关。
  - **PE1（保护接地线）：** 属于**接地干线敷设**或**等电位联结**分项工程的检验批内容，通常按**回路数**或**长度**统计，不用于接地装置本身。
  **总结：**
  - **以“接地装置”或“接地极”的数量为准。**
  - **不要用JD（接线盒）或PE1（保护接地线）的数量。**
  - **具体数值：** 如果是利用基础钢筋，通常写“1处”；如果是人工接地极，写实际根数（如“4根”）。
  **建议：** 在填写《接地装置安装检验批质量验收记录》时，请查阅您所在项目的**施工组织设计**或**专项施工方案**中关于检验批划分的规定，以及当地质监站或监理单位的具体要求。最稳妥的做法是**以“接地装置（或接地极）的组数/处数”作为容量**。

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
