导管敷设检验批容量问题

图片11.jpg 图片22.jpg

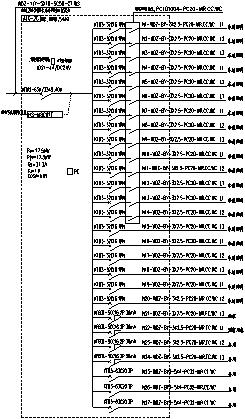

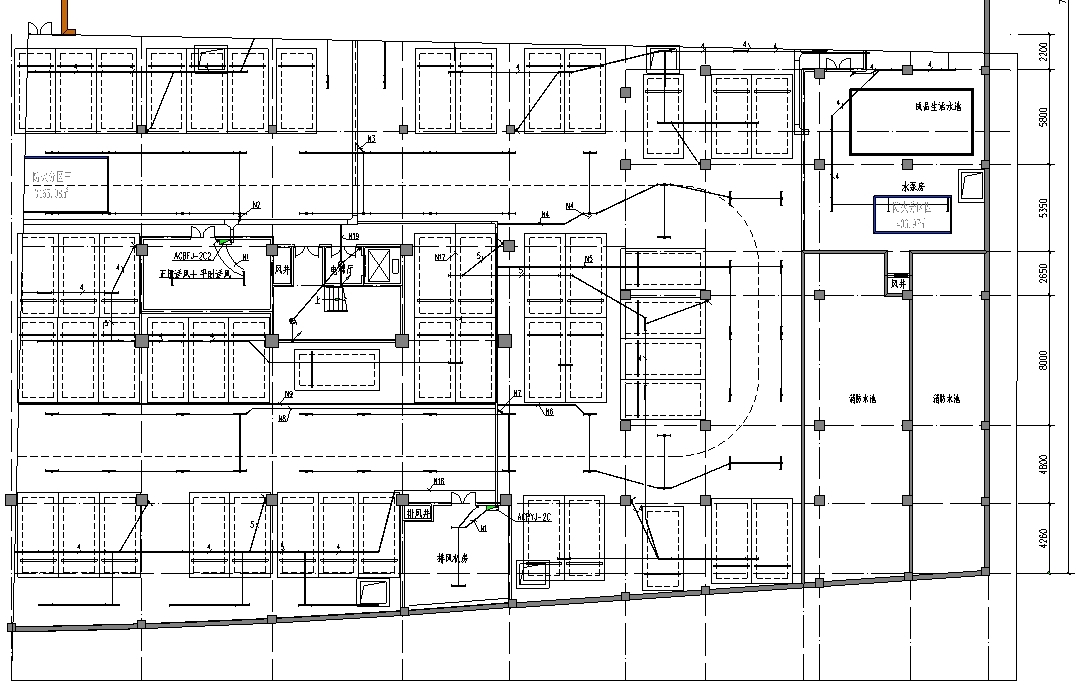

这是一个流水段的回路，墙柱和梁板钢筋同一天隐蔽验收的，导管敷设检验批质量验收记录是否还需要分柱和板导线报验？图中板的导管敷设是按平面图的回路来算容量是12个回路吗？如果监理要求分开，柱的导线容量怎么算哪个？谢谢

我要回答

邀请别人回答

全部回答

机电张工铂金专家

2026-09-01 08:09:57

一般墙柱和梁板分开做隐检，即便时间一致也要分开做。同意流水段的检验批容量，个人理解墙柱和梁板可以都按照12个回路来算，就是说梁柱上也有12个回路体现，顶板上也是，只是这两部分加到一起才是完整的12个回路

点赞0

回复 1

举报

我的回答

提交取消

回复
全部回复
- hyho55白银专家

  2026-09-04 15:35:00

  就是说如果分开做，，顶板容量填12个回路，柱容量也填12个回路？是吗，谢谢老师

  回复

  回复
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复
筑业小筑老师铂金专家

2026-08-28 11:46:32

您好！关于导管敷设检验批的容量问题，这是电气工程资料填写中的一个常见难点。根据《建筑电气工程施工质量验收规范》（GB 50303-2015）及相关资料，导管敷设检验批的容量通常按**回路**或**导管长度**来划分，具体取决于您所在项目的资料管理要求和验收习惯。
以下是两种主流的划分方式及填写建议：
### 1. 按“回路”划分（最常用、推荐）
这是目前最普遍的做法，尤其适用于照明、动力等系统。
* **容量单位：** 个（回路数）。
* **如何确定：** 一个回路（即从配电箱到末端用电设备的一条完整线路）算作一个检验批容量。
* **填写示例：** 如果该检验批覆盖了10个照明回路和5个插座回路，容量可填写为“15个回路”。
* **优点：** 与系统图、竣工图对应清晰，便于监理和资料员核对。
### 2. 按“导管长度”划分（适用于大型、直线敷设工程）
当导管敷设路径非常长，且回路划分不明显时（如厂房、管廊），可采用长度。
* **容量单位：** 米（m）。
* **如何确定：** 统计该检验批内所有导管的累计总长度。
* **填写示例：** “350米”。
* **注意：** 需要精确测量或根据图纸计算，且通常需要与“回路”方式结合使用，避免过于笼统。
### 3. 按“楼层/区域/系统”划分（宏观划分）
在填写检验批表格时，容量通常与“最小/实际抽样数量”挂钩。
* **容量单位：** 层、区、系统。
* **如何确定：** 例如“地下1层”、“A区”、“应急照明系统”。
* **填写示例：** “1层”（如果该检验批只针对一层楼）。
### 核心建议：如何填写最规范？
1. **首选“回路”**：在绝大多数民用建筑（住宅、办公楼、商场）中，**强烈建议按回路数填写**。这是最符合规范精神（检验批按系统、楼层、回路划分）的做法。
2. **结合图纸**：打开电气施工图，数清楚该检验批范围内有多少个回路（从配电箱出来的编号，如WL1、WL2...）。
3. **与监理沟通**：在项目开工前，最好与监理单位确认一下他们认可的检验批容量划分方式，避免后期返工。
4. **注意“最小抽样数量”**：检验批容量确定后，需要根据规范（GB 50303-2015 第3.0.14条）确定最小抽样数量。例如：
* 容量为10个回路，最小抽样数量通常为**3个**（按10%且不少于3个）。
* 容量为100个回路，最小抽样数量通常为**10个**（按10%）。
### 总结表格
| 划分方式 | 容量单位 | 适用场景 | 优点 | 缺点 |
| :--- | :--- | :--- | :--- | :--- |
| **按回路** | 个（回路数） | **最常用**，照明、动力、插座等 | 与系统图对应，逻辑清晰 | 回路数多时统计稍繁琐 |
| **按长度** | 米（m） | 长距离直线敷设（厂房、管廊） | 直观反映工作量 | 需精确测量，与回路脱节 |
| **按楼层/区域** | 层、区 | 大型项目分层验收 | 便于施工组织 | 容量定义较模糊 |
**最终建议：** 如果您不确定，**请优先选择“按回路”**。在填写检验批表格时，容量一栏直接写回路数量（如“12个回路”），然后在“最小/实际抽样数量”中按规范填写。
希望这个回答能帮到您！如果还有具体场景（如防爆导管、消防导管等）的疑问，欢迎继续提问。
