低压成套配电柜的交接试验什么情况有这一项

配电箱安装检验批，有一项是低压成套配电柜的交接试验，请问是不是所有的配电箱有这一项检查，怎么从图纸中确定做不做这个试验，谢谢

我要回答

邀请别人回答

全部回答

机电张工铂金专家

2026-09-01 08:06:29

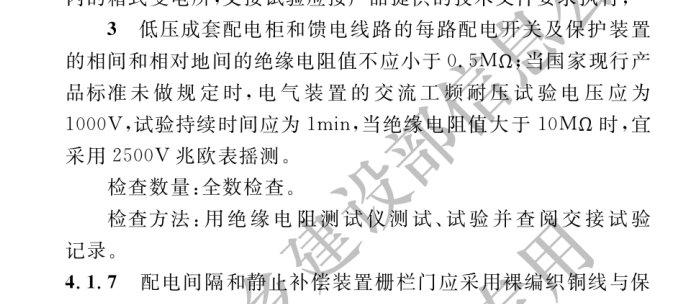

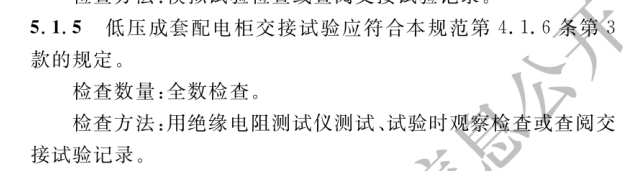

按照50303的4.3.6第三条规定（配电箱柜试验参照箱变内配电箱柜试验做法），应该全数做实验

点赞0

回复 0

举报

我的回答

提交取消

回复
周路路铂金专家

2026-08-28 16:49:15

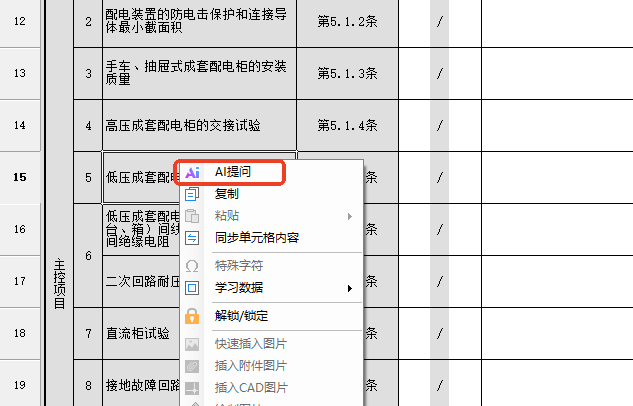

直接选中这个单元格右击AI提问就能看到答案了

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-08-28 14:30:35

在电气工程中，**低压成套配电柜的交接试验**通常是指设备安装完成后、正式通电投入运行前，为了验证设备安装质量、绝缘性能、电气连接及保护功能是否满足设计及规范要求而进行的一系列试验。
根据国家标准 **《电气装置安装工程电气设备交接试验标准》（GB 50150-2016）** 及相关规范，**低压成套配电柜（额定电压交流1000V及以下，直流1500V及以下）** 的交接试验主要出现在以下情况：
### 1. 新安装工程（最常见情况）
- **新建项目**：如新建住宅小区、工厂、商业综合体、数据中心等，所有低压配电柜在安装完成后，必须进行交接试验，作为工程竣工验收的必备环节。
- **扩建或改建项目**：在原有配电系统中新增或更换低压配电柜时，新安装的柜体及连接部分需进行交接试验，确保其与原有系统兼容且安全。
### 2. 设备大修或技术改造后
- 当配电柜经过**全面检修**（如更换主要元器件、重新布线、改造内部结构）后，需要重新进行交接试验，以验证改造后的设备性能。
- 例如：更换了断路器、接触器、母线或增加了智能控制模块后。
### 3. 设备长期停用后重新投运
- 如果配电柜**停用超过一定时间**（如6个月或1年，具体按项目要求或规范），由于环境因素（潮湿、灰尘、虫害等）可能导致绝缘性能下降，重新投运前需进行交接试验。
- 常见于季节性工厂、闲置仓库或备用电源系统。
### 4. 发生故障或事故后修复
- 配电柜发生过**短路、过载、电弧、进水**等故障，经过修复或更换部件后，必须进行交接试验，确认故障点已彻底排除，绝缘和功能恢复正常。
### 5. 合同或技术规格书明确要求
- 某些特殊行业（如医院、数据中心、化工、核电等）或业主方在招标文件中明确要求，即使规范未强制，也需要进行更严格的交接试验（如增加局部放电测试、温升测试等）。
---
### 低压配电柜交接试验通常包含哪些项目？
根据GB 50150-2016，低压配电柜的交接试验主要包括：
1. **绝缘电阻测试**：用500V或1000V兆欧表测量相间、相对地、零线对地的绝缘电阻，一般要求≥0.5MΩ（潮湿环境可放宽）。
2. **交流耐压试验**：对主回路进行1分钟工频耐压试验（通常为2倍额定电压+1000V，但低压柜常简化为1000V/1min，具体按规范）。
3. **保护电路连续性检查**：测试PE（保护接地）排、外壳、门板等接地点的导通电阻，确保接地可靠。
4. **功能检查**：
- 断路器、接触器、热继电器等元件的动作试验。
- 仪表、指示灯、按钮的显示与操作功能。
- 二次回路（控制、信号、测量回路）的接线正确性。
5. **母线及连接点检查**：检查母线搭接面、螺栓紧固力矩，必要时测量接触电阻。
### 总结
**只要涉及“新装、改造、修复、长期停用后重启”这四类情况，低压成套配电柜就需要进行交接试验。** 这是确保电气安全、防止触电和火灾事故、满足验收规范的必要步骤。
如果你是在做工程资料或施工方案，建议直接引用 **GB 50150-2016** 中的相关条款（如第6章“低压电器”或第7章“母线”部分），并明确试验项目及合格标准。
