室外给排水管网

请问老师，用房建省统表来做，是建筑室外配套安装工程的范畴，

房建配套室外管网（红线内）的是不是只做试压灌水通水等试验和隐蔽，沟槽开挖基坑开挖回填验槽钢筋模板混凝土那些都不用做，完全按照安装工序资料来做？还是如果全工序都是本单位施工，

沟槽开挖基坑开挖回填验槽钢筋模板混凝土这些以隐蔽方式来做，完全按照安装资料方式来做，不用做测量记录、钢筋模板混凝土检验批、土方开挖等检验批？或者只有埋管道是本单位施工的话，是不是就只做隐蔽和相关试验和相关室外管道的检验批

补充更正 2026-09-03 17:52:00

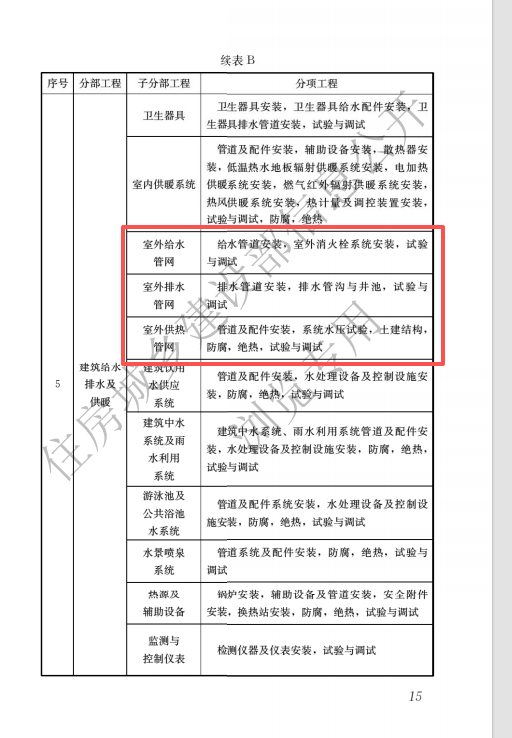

统一标准规范是这样划分分部子分部分项的

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-09-03 17:40:27

室外给排水管网是建筑与市政工程中至关重要的基础设施，负责将建筑内部的生活、生产废水及雨水排出，并引入市政给水。以下是关于室外给排水管网的核心知识梳理，涵盖设计、施工、材料及常见问题：
### 一、系统组成与分类
1. **给水系统**：
- **水源**：市政给水管网或自备水源（如深井）。
- **组成**：引入管、水表井、阀门井、消火栓、管道、加压设备（如水泵、水箱）。
- **分类**：生活给水、消防给水、生产给水（可合并或分设）。
2. **排水系统**：
- **分类**：
- **生活污水**：需经化粪池处理后排入市政污水管网。
- **雨水**：直接排入市政雨水管网或自然水体（需考虑海绵城市理念）。
- **工业废水**：需预处理达标后方可排放。
- **组成**：检查井、化粪池、雨水口、排水管道、出水口。
### 二、设计关键要点
1. **管线综合**：
- 遵循“有压让无压（重力流）、小管让大管、临时让永久”原则。
- 与电力、燃气、通信等管线保持安全间距（参考《城市工程管线综合规划规范》GB 50289）。
2. **坡度与埋深**：
- **排水管**：重力流，需保证最小坡度（如DN200污水管最小坡度0.004，雨水管0.003）。
- **给水管**：埋深需在冰冻线以下（北方地区通常≥1.2m），且满足荷载要求。
3. **管材选择**：
- **给水管**：PE管（耐腐蚀、柔韧性好）、球墨铸铁管（承压高）、钢塑复合管。
- **排水管**：HDPE双壁波纹管（耐腐蚀、重量轻）、UPVC管（小口径）、钢筋混凝土管（大口径）。
4. **附属构筑物**：
- **检查井**：直线段间距（污水管30-50m，雨水管40-60m），转弯、变径处需设井。
- **化粪池**：根据使用人数计算容积，通常设于建筑背风侧，距建筑≥5m。
- **雨水口**：道路交叉口、低洼处，间距25-50m。
### 三、施工与验收重点
1. **沟槽开挖**：
- 基底需夯实，超挖部分用砂石回填，严禁用土回填。
- 地下水位高时需降水，防止基底扰动。
2. **管道安装**：
- **给水管**：PE管采用热熔或电熔连接，试压压力为工作压力的1.5倍（≥0.6MPa）。
- **排水管**：承插口需密封胶圈，闭水试验（污水管必须做，雨水管抽查）。
3. **回填要求**：
- 管顶50cm内用细土或砂回填，严禁含石块。
- 分层夯实（每层≤20cm），密实度≥90%（管顶以上50cm内）。
4. **功能性试验**：
- **给水**：水压试验、冲洗消毒（氯水浸泡24h后检测水质）。
- **排水**：闭水试验（渗水量≤规范值）、通球试验（球径≥管径2/3）。
### 四、常见问题与对策
| 问题 | 原因 | 解决方案 |
|------|------|----------|
| 给水管爆裂 | 水锤、管材老化、基础沉降 | 安装水锤消除器、选用柔性接口、加固基础 |
| 排水管堵塞 | 坡度不足、杂物进入、管径偏小 | 定期清掏、增设检查井、增大管径 |
| 检查井渗漏 | 井壁未抹防水砂浆、井盖密封不严 | 内外壁抹防水层、更换密封井盖 |
| 雨水倒灌 | 排水口标高低于洪水位、未设止回阀 | 抬高排水口、安装拍门或止回阀 |
### 五、规范与标准
- **设计**：《室外给水设计标准》（GB 50013）、《室外排水设计标准》（GB 50014）。
- **施工**：《给水排水管道工程施工及验收规范》（GB 50268）。
- **验收**：《建筑给水排水及采暖工程施工质量验收规范》（GB 50242）。
### 六、新技术趋势
1. **海绵城市**：透水铺装、雨水花园、调蓄池，减少径流峰值。
2. **智能监测**：流量计、液位传感器、远程控制阀门，实现管网数字化管理。
3. **非开挖修复**：CIPP内衬、裂管法，减少道路开挖。
**总结**：室外给排水管网需统筹规划、精细施工，重点关注坡度、管材、接口质量及功能性试验。建议在项目初期进行管线综合碰撞检查（BIM技术），避免后期返工。如需具体参数或计算，可进一步提供管径、流量等数据。
