热力管道项目表格填写

建表时，施工执行标准名称及编号为《市政供热管道设备安装工程施工质量验收规程DB13（J)60-2006》，没有别的选项，但图纸上为《城镇供热管网工程施工及验收规范 CJJ28‑2014》需不需要改成图纸上的标准，如果改只能手动复制

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-09-07 17:55:13

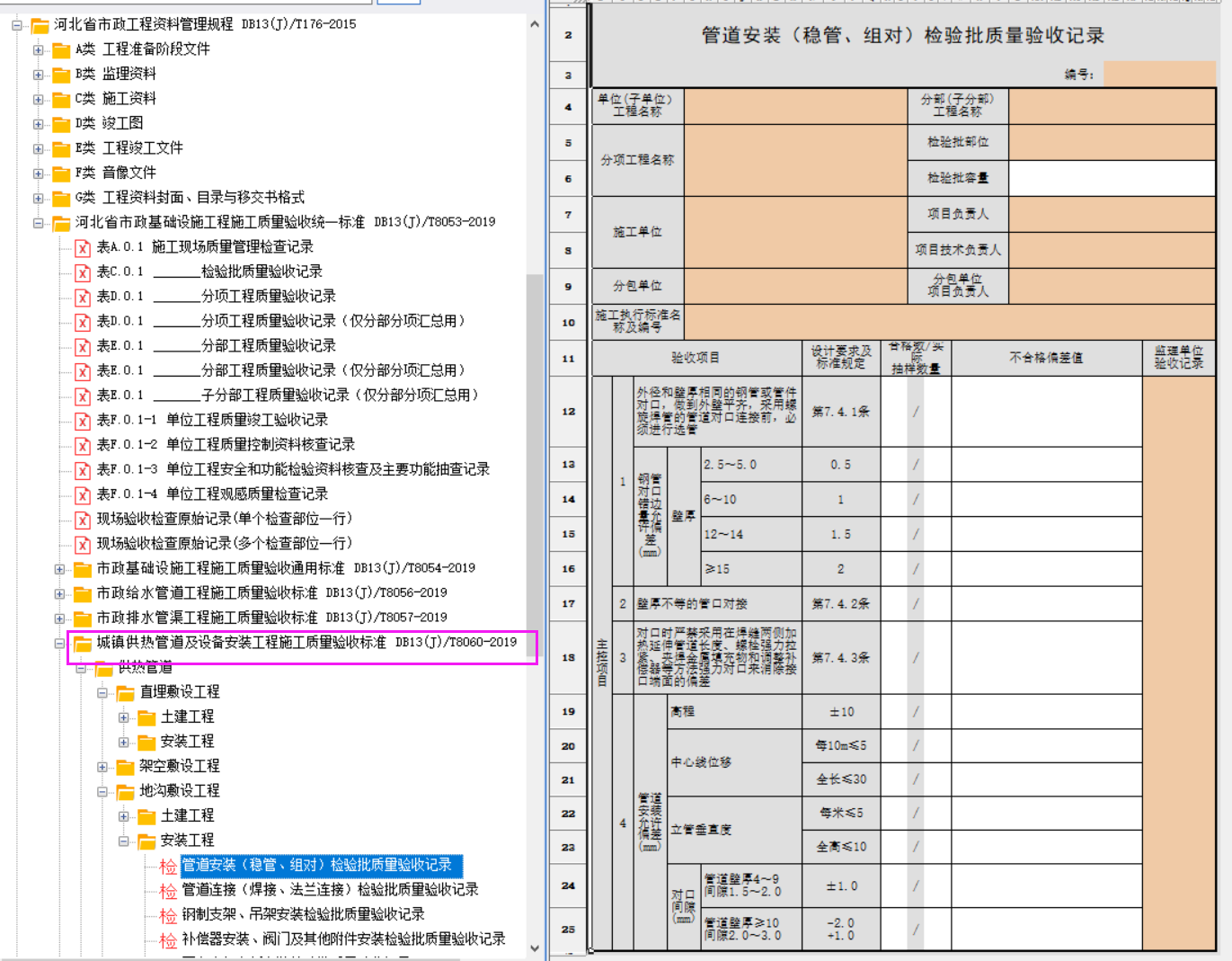

河北有2019地标供热管网用表，可以看下，可优先采用。

点赞0

回复 0

举报

我的回答

提交取消

回复
孟姣白银专家

2026-09-07 14:23:14

一般不需要修改，河北地区资料首选地标，需要找建设单位、档案管确定好
如果CCJ28就选用国标市政表格

点赞0

回复 1

举报

我的回答

提交取消

回复
全部回复
- 谢转黄金专家

  2026-09-07 18:00:58

  我做的是河北地标版

  回复

  回复
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复
筑业小筑老师铂金专家

2026-09-07 11:44:26

在热力管道项目中，表格填写是确保施工质量、安全及验收合规的重要环节。以下是常见表格类型及填写要点，供您参考：
---
### **一、施工过程记录表**
1. **管道安装记录表**
- **关键内容**：管材规格（如DN200/PN16）、焊接方式（氩弧焊/手工焊）、焊缝编号、焊工证号、无损检测结果（RT/UT）。
- **注意事项**：需标注管道坡度（如0.003）、补偿器安装位置及预拉伸量。
2. **焊接施工记录**
- **填写项**：焊接电流、电压、层间温度、焊条烘干记录（如E4303，350℃烘干1小时）。
- **常见问题**：漏填焊口编号或焊工代号，需与无损检测报告对应。
3. **隐蔽工程验收记录**
- **重点**：管道防腐层（如环氧煤沥青三布五油）、保温层厚度（如岩棉管壳100mm）、支架间距（按GB 50235要求）。
- **签字要求**：需监理、施工方、业主三方签字确认。
---
### **二、质量检验表**
1. **管道强度试验记录**
- **参数**：试验压力（设计压力1.5倍，如1.6MPa管道试验压力2.4MPa）、稳压时间（10分钟）、压降值（≤0.02MPa）。
- **填写示例**：
```
试验介质：洁净水
试验压力：2.4MPa
稳压时间：10min
结果：无渗漏，压降0.01MPa
```
2. **严密性试验记录**
- **标准**：试验压力为设计压力（如1.6MPa），稳压24小时，压降≤0.05MPa。
- **注意**：需记录环境温度变化对压力的影响（如每℃修正0.01MPa）。
3. **焊缝无损检测报告**
- **类型**：RT（射线）或UT（超声），需附检测比例（如100%或20%抽检）。
- **填写要求**：标注缺陷类型（气孔、未熔合）及返修次数。
---
### **三、竣工资料表**
1. **管道系统吹扫/清洗记录**
- **方法**：蒸汽吹扫（流速≥30m/s）或水冲洗（流速≥1.5m/s）。
- **验收标准**：靶板检查无铁锈、杂物。
2. **阀门试验记录**
- **内容**：壳体强度试验（1.5倍公称压力）、密封试验（1.1倍公称压力）。
- **常见问题**：未区分闸阀、截止阀的密封试验方向。
3. **竣工图标注**
- **要求**：标注实际安装尺寸、补偿器位置、固定支架编号、阀门型号（如Z41H-16C DN200）。
---
### **四、常见错误规避**
1. **数据不一致**：如焊接记录中的焊口编号与无损检测报告不匹配。
2. **漏填关键参数**：如保温层厚度、管道坡度（蒸汽管道需≥0.002）。
3. **签字缺失**：隐蔽工程、试验记录需监理、施工、业主三方签字。
---
### **五、参考规范**
- **GB 50235-2010**《工业金属管道工程施工规范》
- **CJJ 28-2014**《城镇供热管网工程施工及验收规范》
- **GB/T 20801-2020**《压力管道规范工业管道》
---
**建议**：使用标准化表格模板（如住建部统一格式），并保留原始记录（如焊条烘干温度曲线、试验压力曲线）。若需具体表格模板，可提供邮箱发送示例。
