强电只做低压柜出线端，做哪些资料

我要回答

邀请别人回答

全部回答

juneyaner白银专家

2026-10-10 10:22:05

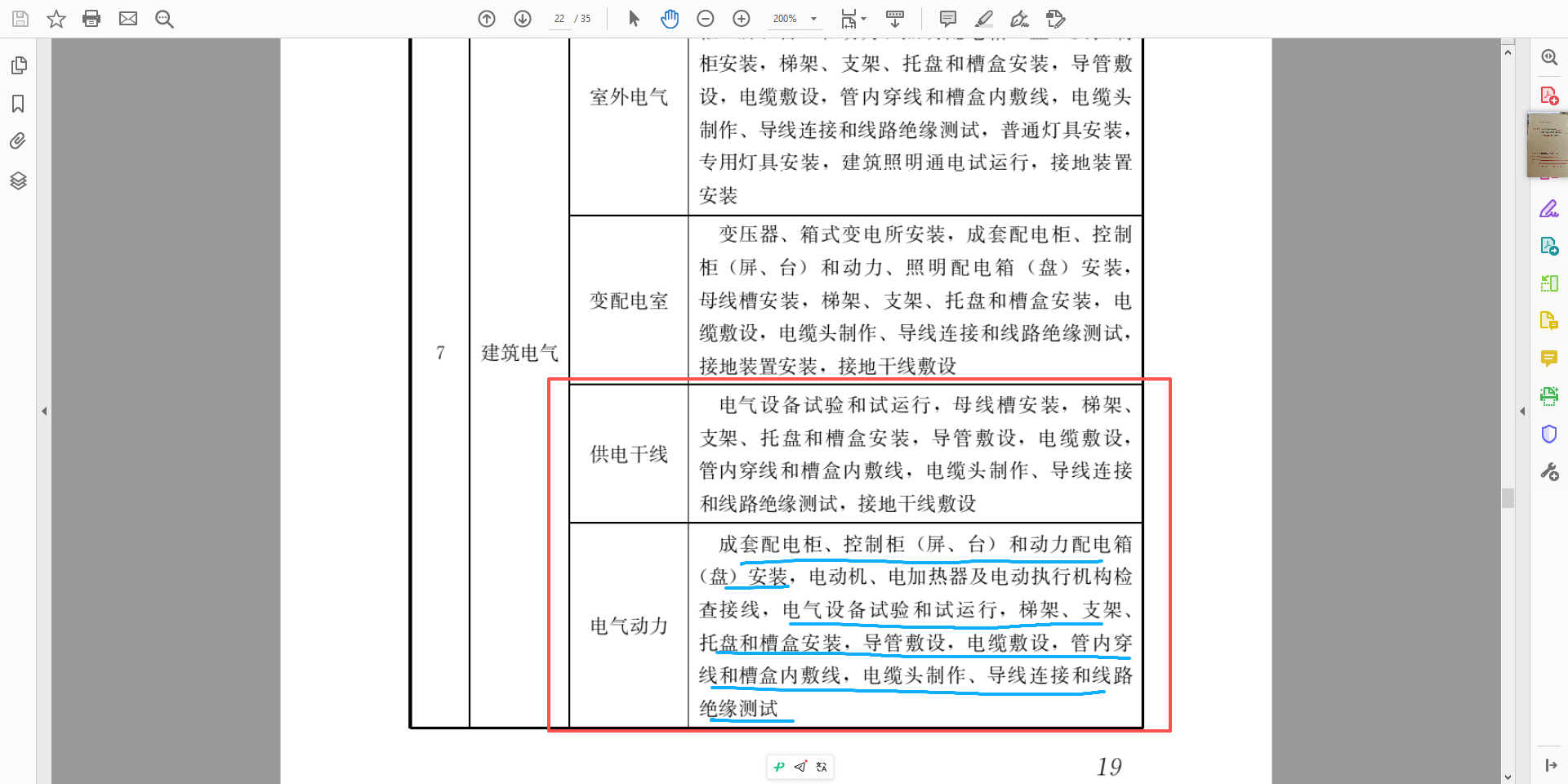

一般来说是做电气动力和供电干线的里面的分项，如果有隐蔽也要做点隐蔽

点赞0

回复 0

举报

我的回答

提交取消

回复
机电张工铂金专家

2026-09-11 15:43:41

低压柜出线端有点不接不清楚，是低压配电柜下口到末端设备吗？如果是的话资料基本就要做全了

点赞0

回复 0

举报

我的回答

提交取消

回复
郑日聪白银专家

2026-09-11 05:44:56

强电低压柜出线端是哪个子分部

点赞0

回复 0

举报

我的回答

提交取消

回复
郑日聪白银专家

2026-09-11 05:31:58

强电低压柜出线端是哪个子分部

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-09-10 18:28:26

针对“强电只做低压柜出线端”的施工范围，通常指从低压配电柜的出线开关（或母线）下端开始，到末端用电设备（如配电箱、控制箱、插座、灯具等）之间的线路敷设、设备安装及调试。这种情况下，需要准备的资料主要包括以下几类：
### 一、施工过程资料（核心）
1. **施工组织设计/方案**：需明确施工范围（仅低压出线端）、施工工艺、进度计划、安全措施等。
2. **技术交底记录**：对施工班组进行低压出线端施工的技术、安全交底。
3. **材料/设备报审表**：
- 电缆、电线、桥架、线管、配电箱（末端箱）、开关、插座等材料的合格证、检测报告、3C认证。
- 注意：低压柜本身通常由总包或前序单位提供，你方需报审的是**出线端的电缆、桥架、线管、末端配电箱**等。
4. **隐蔽工程验收记录**：
- 埋地、埋墙、吊顶内的线管敷设、电缆敷设。
- 接地（PE）线连接、等电位联结（如卫生间、机房）。
5. **电气接地电阻测试记录**：测试接地系统（如重复接地、设备接地）的电阻值。
6. **绝缘电阻测试记录**：测试电缆、电线线间及对地的绝缘电阻（低压出线端至末端设备）。
7. **电缆敷设记录**：电缆型号、规格、长度、路径、接头位置等。
8. **桥架/线管安装检验批**：桥架、线管安装的允许偏差、固定间距、跨接接地等。
9. **配电箱（末端箱）安装检验批**：箱体安装垂直度、内部接线、回路标识等。
10. **开关、插座、灯具安装检验批**：安装牢固性、接线正确性、接地可靠性。
### 二、试验与调试资料
1. **线路绝缘电阻测试记录**（同上，但需单独成表）。
2. **接地电阻测试记录**（同上）。
3. **通电试运行记录**：低压柜出线端送电后，末端设备（照明、插座、小动力）的试运行记录（如照明全负荷试运行24小时）。
4. **漏电保护器测试记录**：测试末端漏电保护开关的动作时间、动作电流。
### 三、验收与竣工资料
1. **分部/分项工程质量验收记录**：电气工程（低压配电）分部、分项验收。
2. **检验批质量验收记录**：按施工段（如一层、一个区域）划分的检验批。
3. **竣工图**：标注实际敷设的电缆走向、桥架路径、配电箱位置、回路编号等（需与设计图一致，如有变更需注明）。
4. **材料进场验收记录**：所有材料的进场数量、规格、验收结果。
5. **设计变更/洽商记录**：如有图纸变更或现场调整，需有书面记录。
6. **施工日志**：记录每日施工内容、问题、材料使用等。
### 四、注意事项
- **明确分界点**：资料中需清晰说明“本工程仅负责低压柜出线端至末端设备”，避免与低压柜内部（如柜内母线、开关）的资料混淆。
- **接地系统**：低压出线端的PE线（保护接地线）必须与低压柜的接地排可靠连接，需单独做接地电阻测试记录。
- **末端设备**：如果末端设备（如风机、水泵、空调）由其他单位安装，你方仅负责供电线路，则需在资料中注明“仅供电线路安装，设备调试由设备方负责”。
- **资料归档**：按当地档案馆或监理要求，整理成册，一般包括：施工管理资料、施工技术资料、施工物资资料、施工记录、施工试验记录、施工质量验收记录、竣工图。
### 总结清单（快速参考）
| 类别 | 具体资料 |
|------|----------|
| **材料** | 电缆、电线、桥架、线管、配电箱、开关、插座等报审及合格证 |
| **隐蔽** | 线管敷设、电缆敷设、接地连接 |
| **测试** | 绝缘电阻、接地电阻、漏电保护测试 |
| **安装** | 桥架、线管、配电箱、开关插座灯具安装检验批 |
| **运行** | 通电试运行记录 |
| **竣工** | 竣工图、质量验收记录、设计变更 |
建议根据项目所在地的**地方标准**（如《建筑工程施工质量验收统一标准》GB 50300、《建筑电气工程施工质量验收规范》GB 50303）及**监理/甲方要求**，细化资料清单。如有具体项目，可进一步咨询当地资料员或监理。
