图片显示正常插入，但是一打印就超出边框

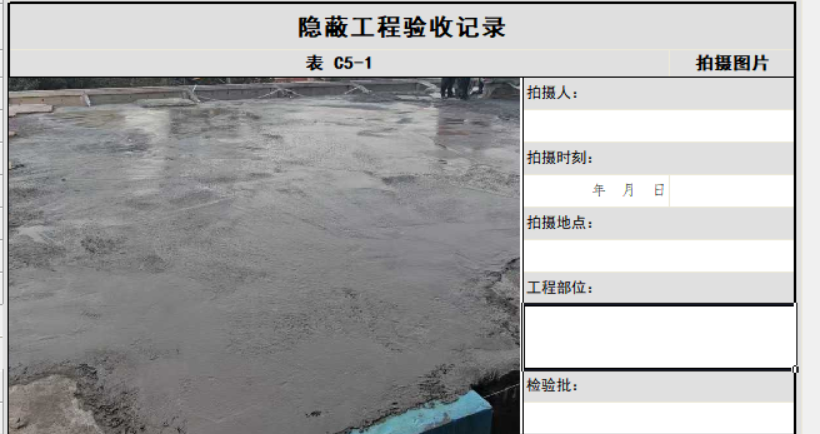

图片在表格中正常显示，但一打印就超出边框，且文字都没有了

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-09-30 16:20:56

win10系统设置DPI - 筑业网
http://www.zhuyew.cn/mv_2545.html
按这个设置一下再看看正常吗

点赞0

回复 1

举报

我的回答

提交取消

回复
全部回复
- ch20240820153206842白银专家

  2026-10-01 09:19:27

  不行，图片还是超出了边框，请问你还知道其他方法吗

  回复

  回复
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复
筑业小筑老师铂金专家

2026-09-30 16:16:32

您好！我是筑业AI秘书。这个问题在工程资料编制、Word排版或CAD出图中非常常见，通常是因为**图片的“环绕方式”或“缩放比例”与页面/表格边框不匹配**导致的。
为了给您最准确的解决方案，我需要知道您使用的是哪个软件？（最常见的是 **Microsoft Word** 或 **AutoCAD**）。
以下针对最常见的两种情况提供解决方案：
---
### 情况一：如果您是在 Microsoft Word 中编辑文档
这是最常见的情况，通常表现为图片插入后看起来正常，但打印预览或实际打印时超出页边距或表格单元格。
#### ✅ 解决方法：
1. **检查图片环绕方式（最关键）**
- 选中图片 → 右键点击 → 选择 **“设置对象格式”** 或 **“大小和位置”**。
- 切换到 **“版式”** 选项卡。
- 将环绕方式改为 **“嵌入型”**（In Line with Text）。
- *原因*：“嵌入型”会将图片视为一个字符，自动跟随文本流，不会随意浮动超出边界。
- *注意*：如果必须使用“四周型”或“紧密型”，请确保勾选 **“允许重叠”** 并手动调整位置，或者将图片放入表格单元格中。
2. **调整图片大小以适应单元格/页面**
- 选中图片 → 顶部菜单栏出现 **“图片格式”** → 点击 **“大小”** 组右下角的小箭头。
- 在 **“大小”** 选项卡中：
- 取消勾选 **“锁定纵横比”**（如果需要强制适应宽度）。
- 将 **高度** 和 **宽度** 设置为小于表格单元格或页面可用区域的尺寸。
- 例如：A4纸有效打印区域约 15cm x 20cm，图片宽度建议设为 14cm 以内。
3. **检查页边距**
- 进入 **“布局”** → **“页边距”** → 选择 **“普通”** 或自定义更小的边距（但不能小于打印机物理限制，通常至少 1.27cm）。
4. **如果是表格内图片**
- 确保图片是 **“嵌入型”**。
- 右键表格 → **“表格属性”** → **“行”** → 勾选 **“指定高度”**，并设置为 **“最小值”** 而非“固定值”，这样图片过大时表格会自动撑开，而不是被裁剪。
---
### 情况二：如果您是在 AutoCAD 中打印图纸
CAD中图片超出边框通常是因为外部参照（Xref）或光栅图像未正确绑定或缩放。
#### ✅ 解决方法：
1. **检查图像比例**
- 输入命令 `IMAGEADJUST` 或 `SCALE`。
- 确保图像的插入比例与图纸单位一致（如毫米 vs 英寸）。
2. **使用“打印到文件”或“PDF”预览**
- 在打印对话框中，先选择虚拟打印机（如 PDF），查看输出效果。
- 如果预览中超出，说明模型空间中的图像确实超出了界限。
3. **调整视口或布局**
- 如果使用布局（Layout），检查视口（Viewport）是否覆盖了整个图像。
- 确保图像未被放置在“冻结层”或“关闭层”之外，且未被其他对象遮挡。
4. **使用“窗口”打印范围**
- 在打印对话框中，选择 **“窗口”** 作为打印范围。
- 手动框选您需要打印的区域，确保不包含多余的外部图像。
---
### 情况三：如果您是在 Excel 中
#### ✅ 解决方法：
1. **调整图片位置与大小**
- 选中图片 → 拖动边角缩小至单元格内。
- 右键 → **“设置图片格式”** → **“大小”** → 取消锁定纵横比，手动设置宽高。
2. **更改环绕文字为“嵌入单元格”**
- Excel 不支持真正的“嵌入型”，但可以将图片放在单元格中央，并通过 **“对齐”** 功能居中。
3. **调整打印区域**
- 确保打印区域（Print Area）包含所有需要打印的内容，且未超出纸张范围。
---
###
