消防系统阀门安装

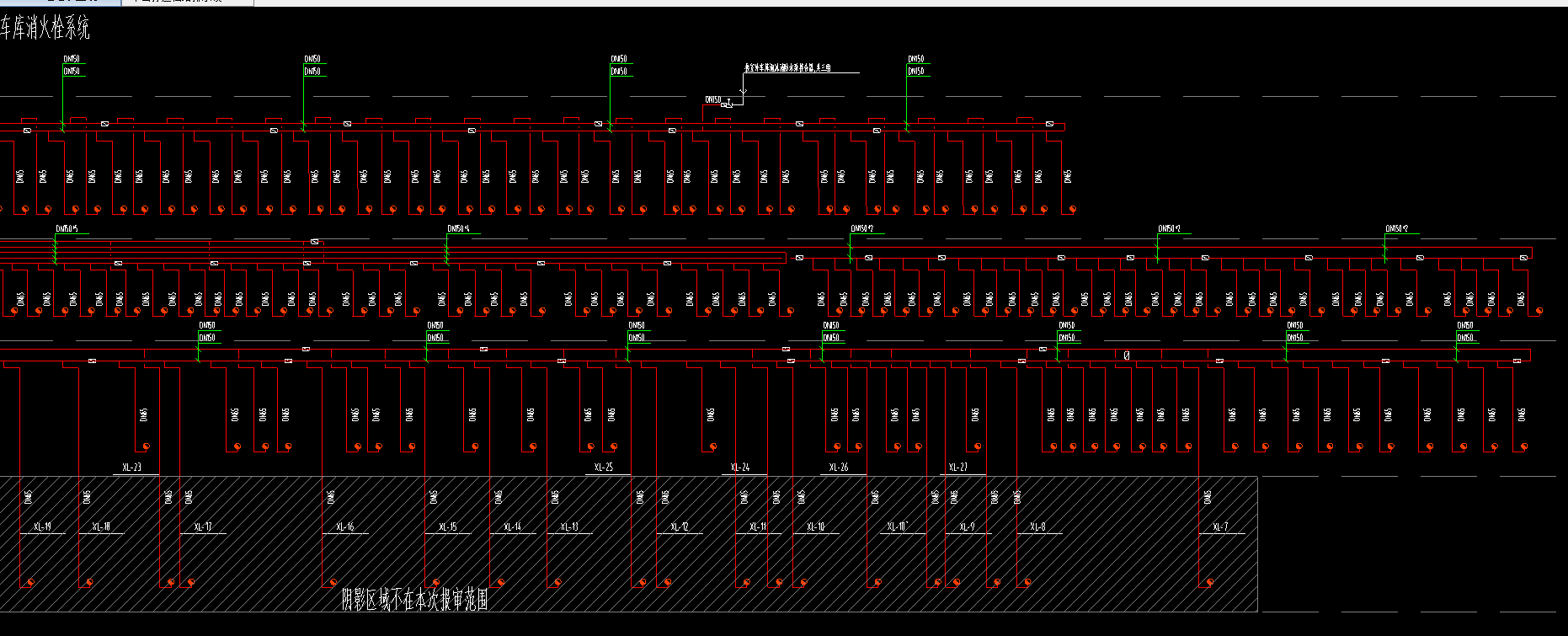

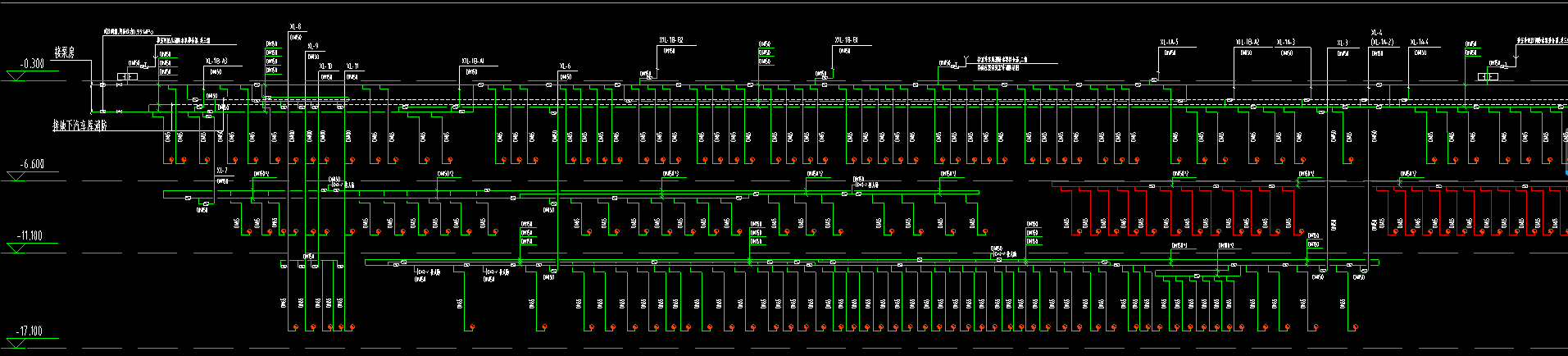

请问各位老师，在平面图系统图都没有标注明杆闸阀安装的位置，根据设计说明的文字描述，明杆闸阀是不是安装在水泵房和消火栓系统的环状管、立管处？

补充更正 2026-10-13 11:37:39

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-10-13 11:38:38

您好！我是筑业AI秘书。消防系统阀门的安装是消防工程中的关键环节，直接关系到火灾发生时系统的可靠性和有效性。
以下为您整理的**消防系统阀门安装通用规范、关键要点及常见注意事项**，主要依据《消防给水及消火栓系统技术规范》（GB 50974-2014）和《自动喷水灭火系统施工及验收规范》（GB 50261-2017）等国家标准：
### 一、安装前的准备与检查
1. **外观检查**：
* 阀门型号、规格应符合设计要求。
* 阀体无裂纹、砂眼、锈蚀等缺陷。
* 标志清晰，方向正确（特别是止回阀、减压阀等有流向要求的阀门）。
2. **强度及严密性试验**：
* **强度试验**：每批（同牌号、同型号、同规格）数量中抽查10%，且不少于1个。若在管道上安装，应在管道试压合格后进行。
* **严密性试验**：在强度试验合格后进行，压力为公称压力的1.1倍，保压时间符合规范要求，无渗漏为合格。
* *注：对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。*
### 二、通用安装要求
1. **安装方向**：
* 必须严格按照阀门上的箭头指示方向安装，严禁倒装。
* 止回阀、减压阀、疏水阀等有流向要求的阀门，介质流动方向必须与阀体标注一致。
2. **位置与空间**：
* 阀门中心距地面或操作平台面的高度宜为 **0.8~1.2m**，便于操作和检修。
* 若超过1.8m，应设置操作平台或梯子。
* 阀门手轮朝向应便于操作，不得被管道、支架或其他设备遮挡。
3. **连接方式**：
* **螺纹连接**：填料不得侵入管内，连接牢固，无外露生料带过多现象。
* **法兰连接**：垫片材质符合介质要求（通常消防水用橡胶垫或石棉垫），螺栓对称紧固，露出螺母2~3扣。
* **沟槽/卡箍连接**：确保密封圈位置正确，卡箍螺栓紧固均匀，无偏斜。
* **焊接连接**：适用于大口径管道，焊缝需符合焊接规范，焊后清除焊渣并防腐。
### 三、各类专用阀门安装要点
#### 1. 信号蝶阀 / 信号闸阀（用于水流指示器前、报警阀组前等）
* **作用**：作为系统控制阀，平时常开，故障时关闭。
* **要求**：
* 必须安装**信号反馈装置**（电信号或机械信号），以便监控其启闭状态。
* 阀体应有明显的“常开”标识。
* 安装位置应便于手动紧急操作。
#### 2. 湿式报警阀组
* **组成**：湿式报警阀、延迟器、水力警铃、压力开关、试水阀等。
* **安装顺序**：
1. 先安装水源控制阀（信号蝶阀）、报警阀本体。
2. 再安装水力警铃、压力开关、延迟器等附件。
3. 最后连接系统侧管网和供水侧管网。
* **关键要求**：
* 报警阀组应安装在便于操作的明显位置，距地面高度宜为 **1.2m**。
* 两侧与建筑结构距离不小于 **0.5m**。
* 正面与墙面距离不小于 **1.2m**，侧面与墙距离不小于 **0.5m**。
* 排水设施应畅通，水力警铃喷嘴直径不应小于2mm，传动管长度不宜大于20m。
#### 3. 减压阀
* **作用**：降低系统某一部分的压力，防止超压损坏设备。
* **安装要求**：
* 前后应设置**压力表**，以监测减压效果。
* 阀前阀后应设置**安全阀**或泄压装置（视具体设计而定）。
* 阀前应设置过滤器，防止杂质堵塞阀口。
* 安装方向必须正确，注意高低压侧标识。
#### 4. 止回阀
* **作用**：防止水流倒流。
* **安装要求**：
* 必须严格按流向安装。
* 在消防水泵出口处，应设置缓闭止回阀，以减少水锤效应。
* 安装位置应避免承受管道应力，必要时加设支架。
#### 5. 排气阀 / 泄水阀
* **安装位置**：
* 管网最高点应设自动排气阀。
* 管网最低点应设泄水阀，便于系统检修排空。
* **要求**：动作灵敏，排水通畅。
### 四、安装后的调试与测试
1. **功能测试**：
* 手动开启/关闭阀门，检查是否灵活、无卡涩。
* 检查信号反馈是否正常（如信号蝶阀的电信号输出）。
2. **联动测试**：
* 配合系统进行末端试水、喷淋头动作等测试，验证报警阀组、压力开关、水力警铃等联动功能。
3. **标识标牌**：
* 所有阀门应悬挂永久性标识牌，标明名称、编号、常开/常闭状态、所属区域等信息。
### 五、常见问题与预防措施
| 问题 | 原因分析 | 预防措施 |
|------|----------|----------|
| 阀门漏水 | 密封面损坏、垫片老化、螺栓松动 | 安装前严格检查；选用合格垫片；按对角顺序紧固螺栓 |
| 阀门操作困难 | 安装变形、异物卡阻、未润滑 | 安装时避免强行对口；安装前冲洗管道；定期加注润滑油 |
| 信号反馈失效 | 接线错误、微动开关损坏、安装位置偏移 | 严格按图纸接线；安装后逐一测试信号；固定牢靠 |
| 减压阀失效 | 过滤器堵塞、设定压力错误 | 定期清洗过滤器；由专业人员调整并锁定压力设定值 |
### 六、温馨提示
* **安全第一**：安装过程中注意高空作业、用电安全。
* **成品保护**：已安装的阀门应采取保护措施，防止后续施工中碰撞、污染或误操作。
* **资料留存**：保留阀门合格证、检测报告、隐蔽工程记录等资料，以备验收。
如果您有具体的阀门类型（如特定品牌或特殊工况）或遇到现场实际问题，欢迎提供更详细信息，我将为您提供更具针对性的解决方案！
