打破认知！构造柱不一定要设马牙槎！

GB50003-2011《砌体结构设计规范条文说明》第6.3.4条

在上述规范第6.3.4条提到：

6.3.4震害经验表明:嵌砌在框架和梁中间的填充墙砌体，当强度和刚度较大，在地震发生时，产生的水平地震作用力，将会顶推框架梁柱，易造成柱节点处的破坏，所以强度过高的填充墙并不完全有利于框架结构的抗震。本条规定填充墙与框架柱、梁连接处构造，可根据设计要求采用脱开或不脱开的方法。

1填充墙与框架柱、梁脱开是为了减小地震时填充墙对框架梁、柱的顶推作用，避免混凝土框架的损坏。本条除规定了填充墙与框架柱、梁脱开间隙的构造要求，同时为保证填充墙平面外的稳定性，规定了在填充墙两端的梁、板底及柱(墙) 侧增设卡口铁件的要求。

需指出的是，设于填充墙内的构造柱施工时，不需预留马牙槎。柱顶预留的不小于 15mm 的缝隙，则为了防止楼板梁)受弯变形后对柱的挤压。

2本款为填充墙与框架采用不脱开的方法时的相应的作法。

调查表明，由于混凝土柱(墙) 深入填充墙的拉结钢筋断于同一截面位置，当墙体发生竖向变形时，该部位常常产生裂缝。故本次修订规定埋入填充墙内的拉结筋应错开截断。

怎么理解？

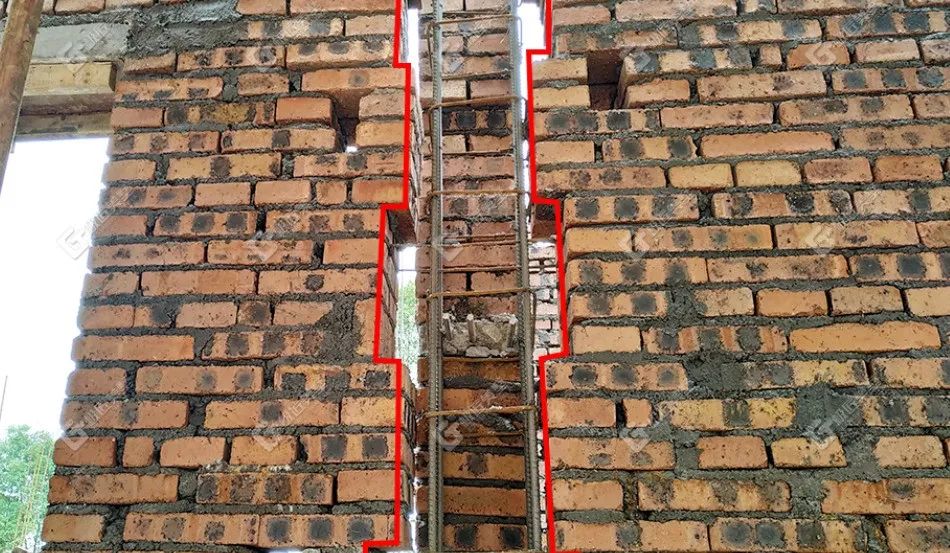

我们知道，当砌体不能同时砌筑的时候,在交接处一般要预留马牙槎，以保持砌体的整体性与稳定性，常用在构造柱与墙体的连接中，是指构造柱上凸出的部分。

那么，什么时候设置马牙槎？什么时候不留呢？

1、设置于砖混结构中的构造柱应设置马牙槎：

2、设置于框架填充墙内的构造柱，且与框架脱开的，可不设置马牙槎：

3、门窗洞口构造柱（抱框柱）可一侧留直槎：

4、悬挑阳台构造柱与主体脱开：
