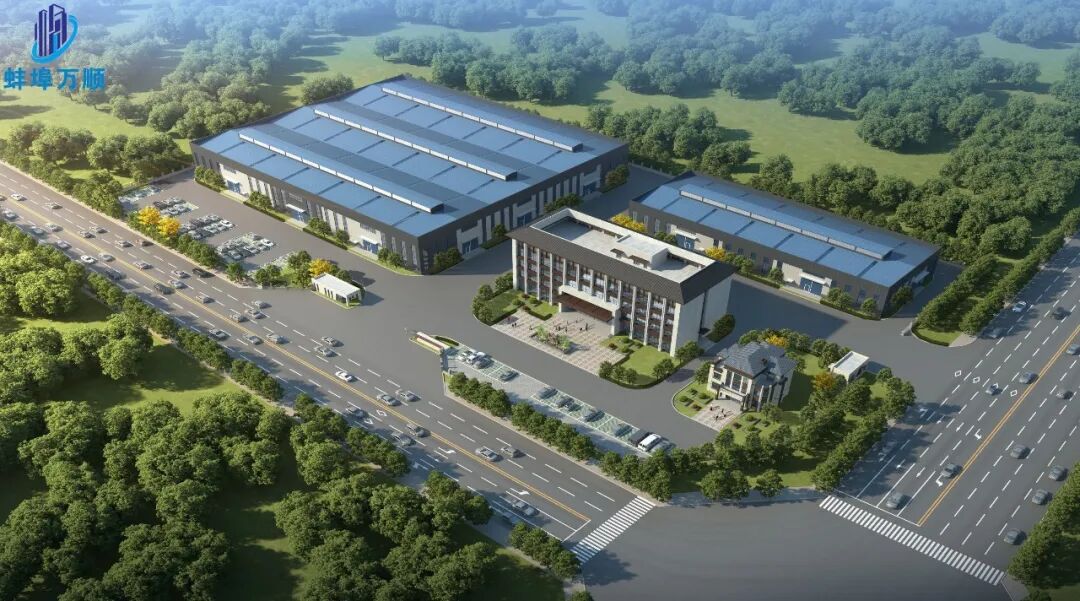

佳乘智能物联网（5G）设备产业基地项目

项目在开工之前就明确了创优目标，确保安徽省优质工程奖“黄山杯”，成立了创优领导小组，建立健全质量管理制度，做好创优规划，加强目标管理，认真做好图纸会审及技术交底，编制施工组织设计；编制施工专项方案；加强测量、计量管理；严格控制原材料的进场检验工作；以掌握规范为前提，加强管理人员的创优学习；突出关键工序检查，抓好细部质量，做好成品保护；加强现场检查，做好实测、检测工作及总结工作。

项目开工前成立项目五方责任制和承诺书，明确各方的责任，建立质量终身责任制。

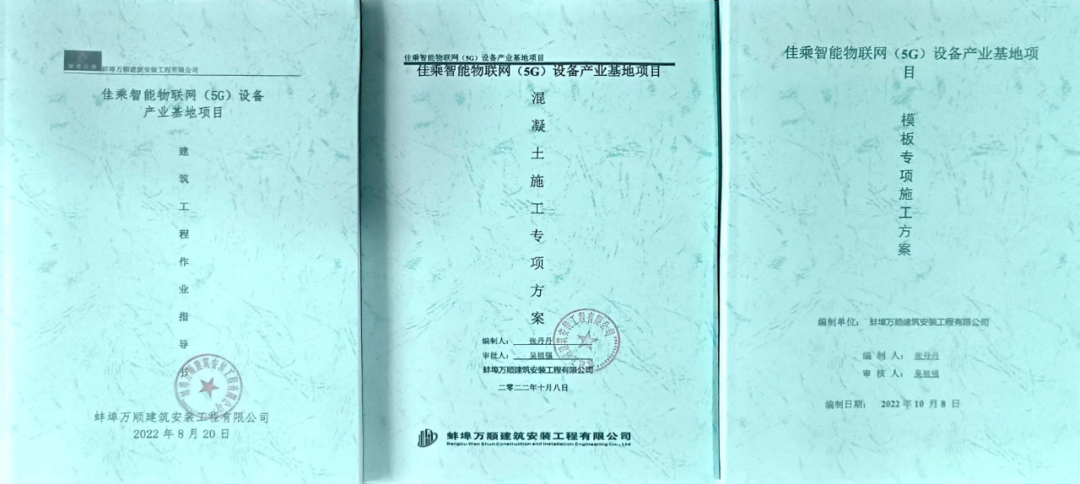

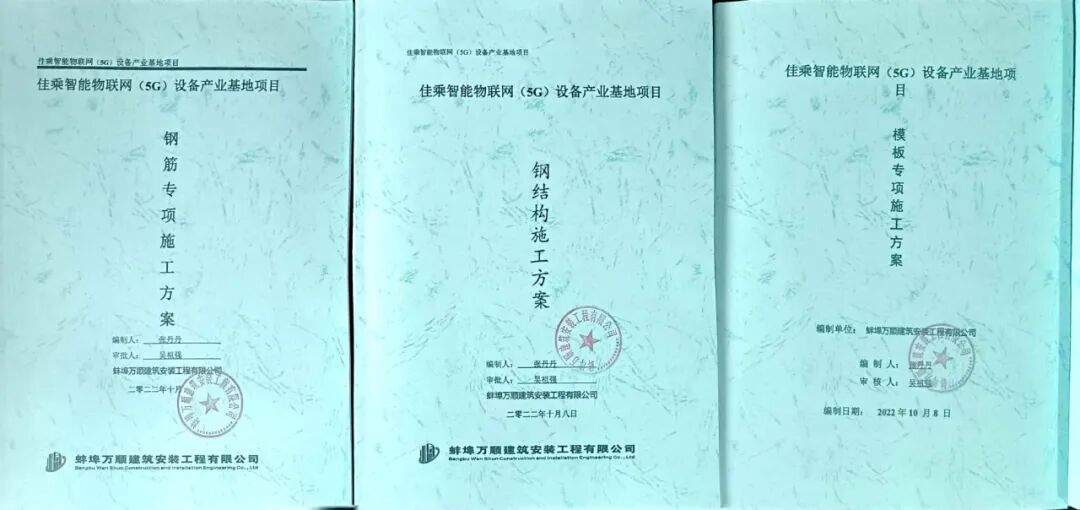

项目开工前根据工程编制可行性操作性的作业指导书，各专项施工方案、有效指导施工作业和提前预控质量通病等问题的发生。

施工技术资料编制清晰，齐全完整，资料分别设置目录，内容记录详细、数据真实准确，填写规范及时，查找方便，与工程施工进度同步，签字盖章手续完备，更好的反应了施工过程良好的质量受控状况及可追溯性。

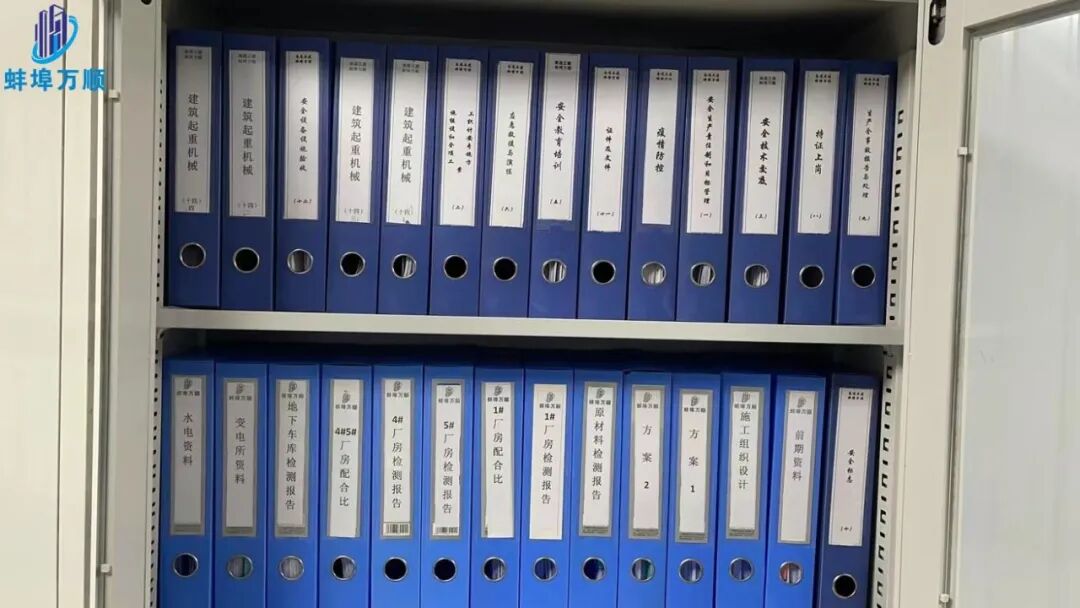

资料全面清晰

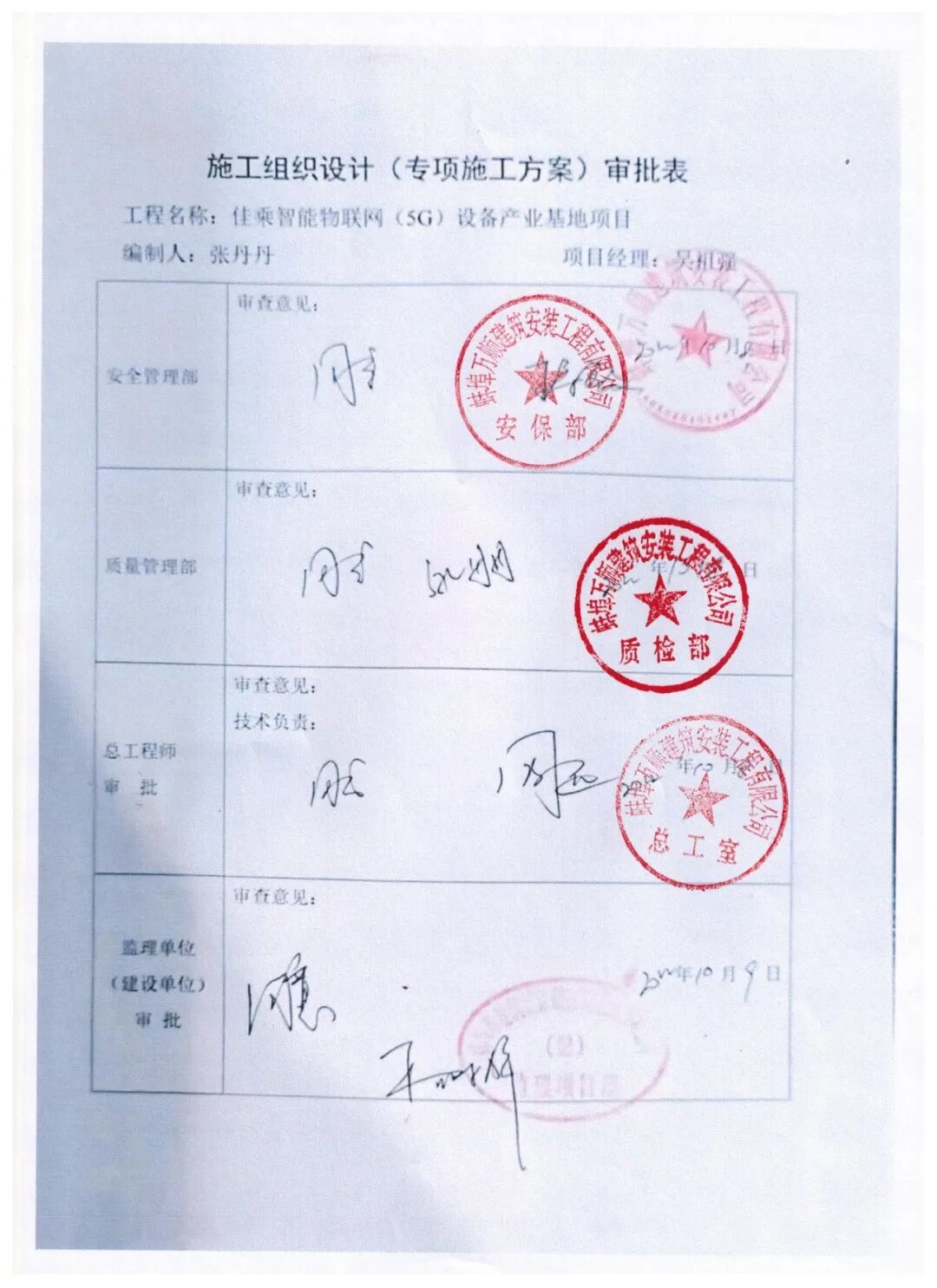

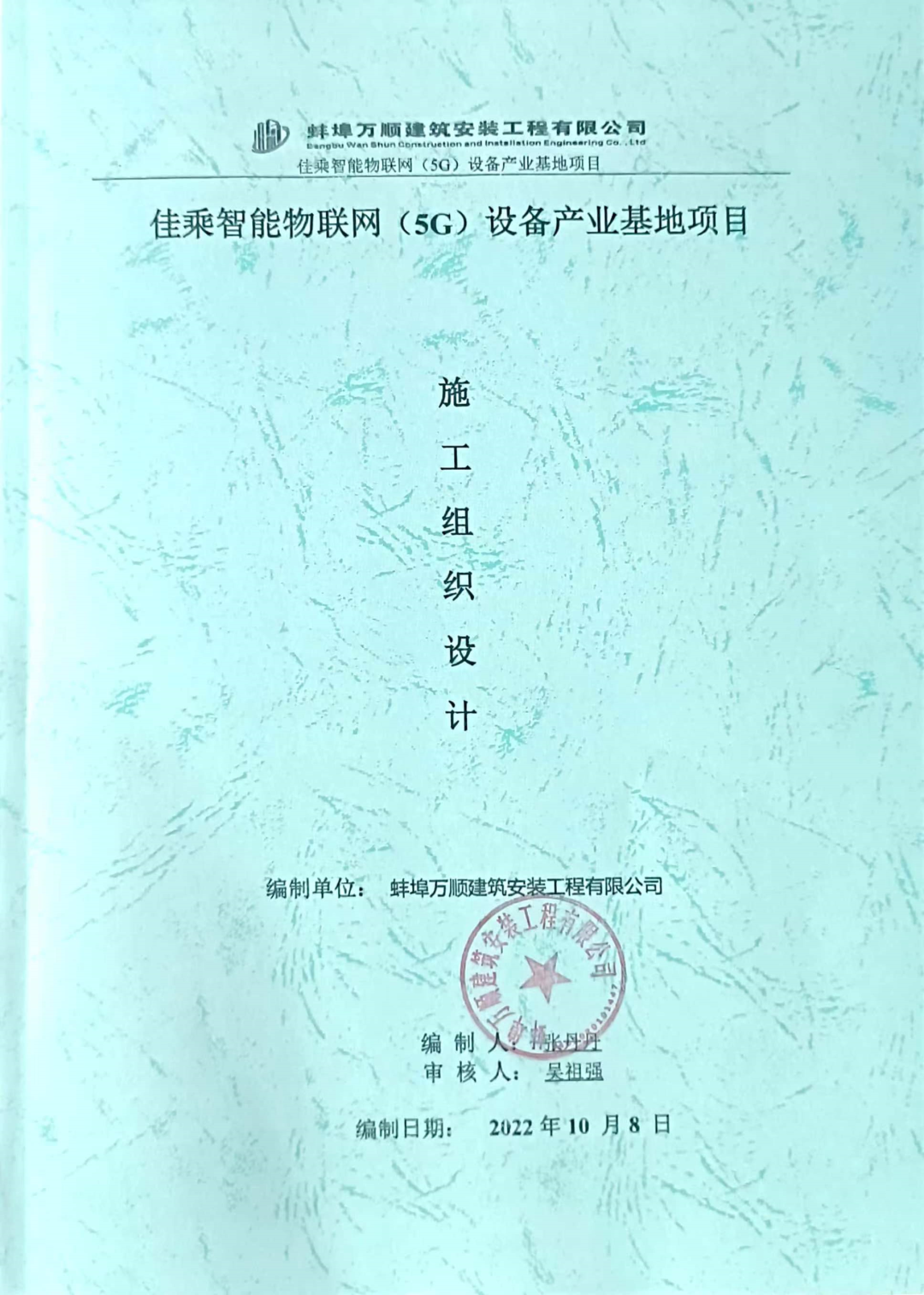

资料示例

严格执行方案先行、采用多方面形式技术交底、各项技术交底文件以二维码形式上传网络云端进行共享，做到智能化、快捷化交底。

组织技术交底培训

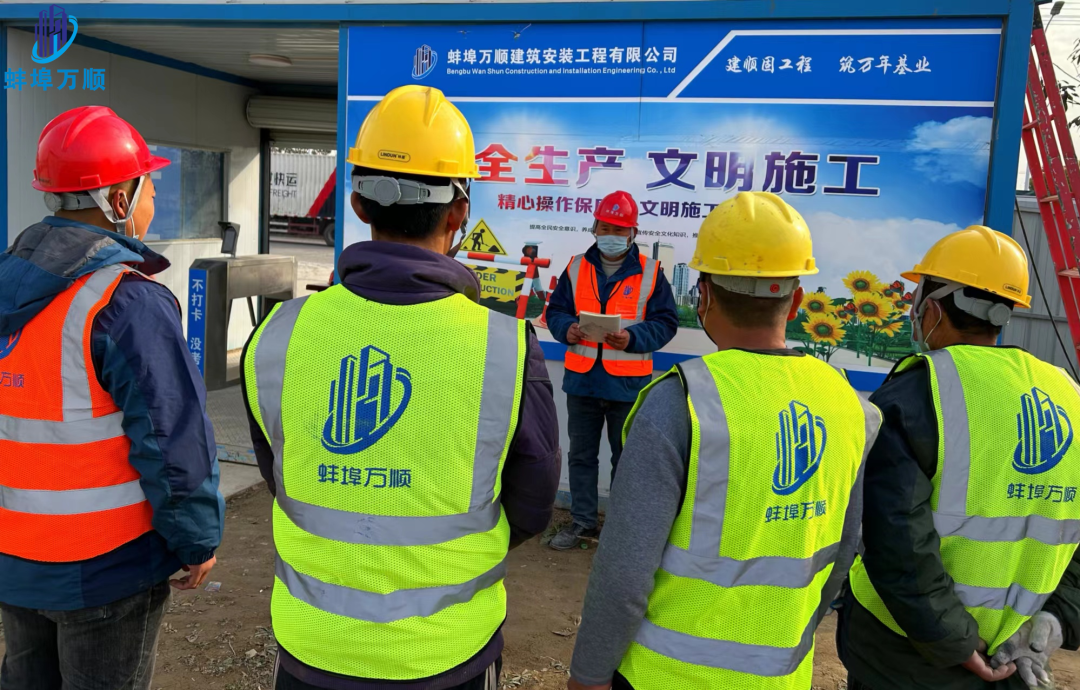

班前技术交底

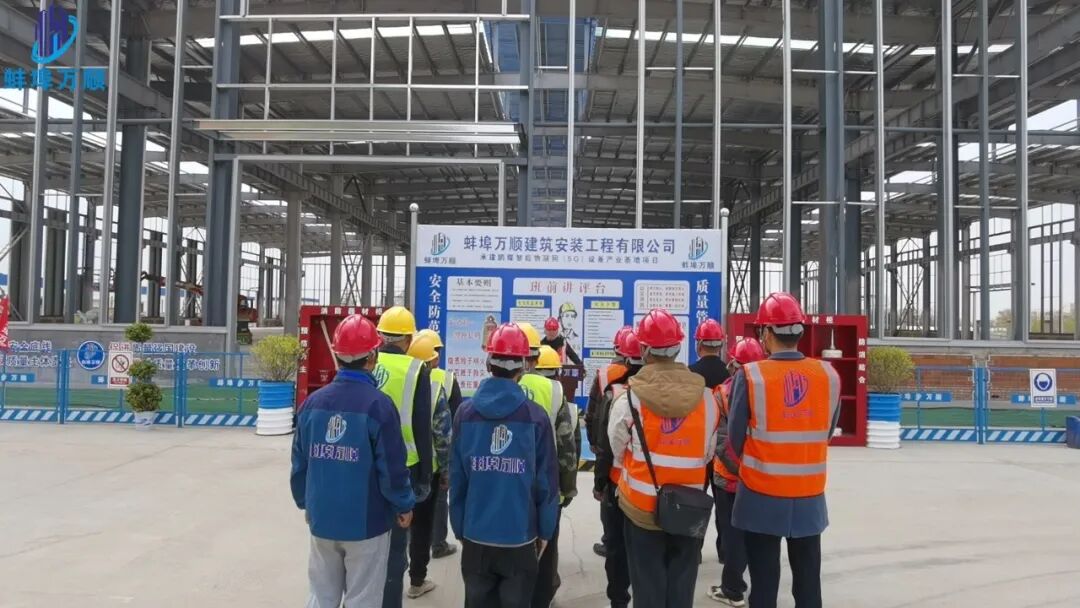

现场技术交底

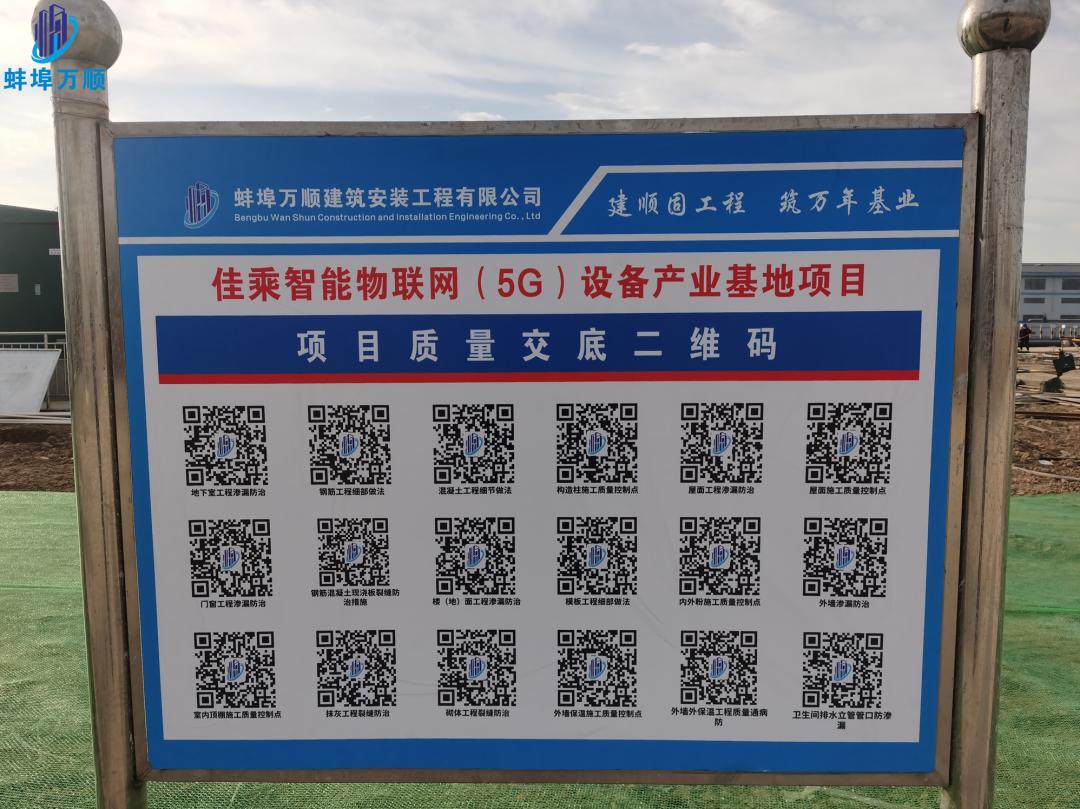

质量交底二维码

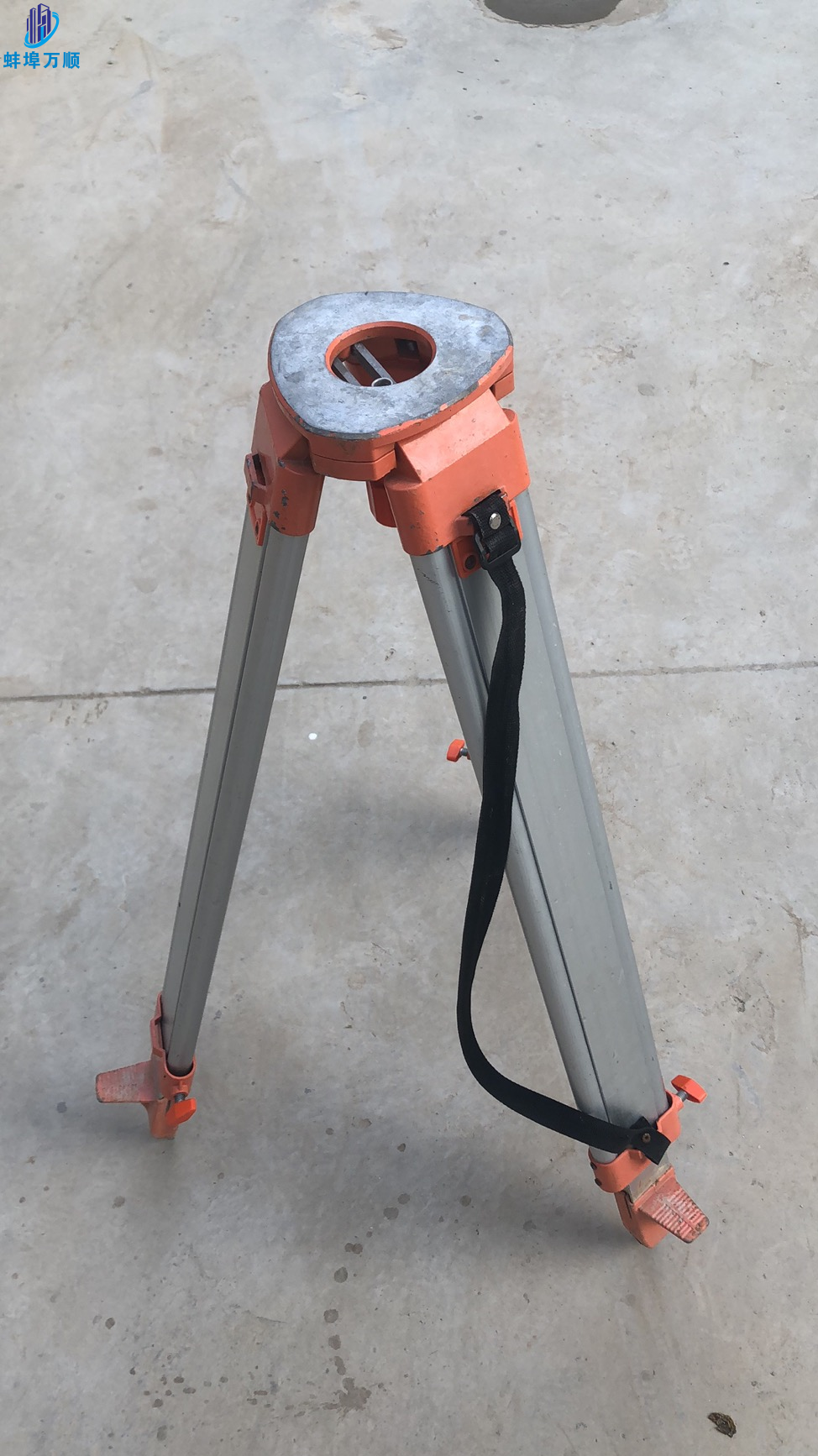

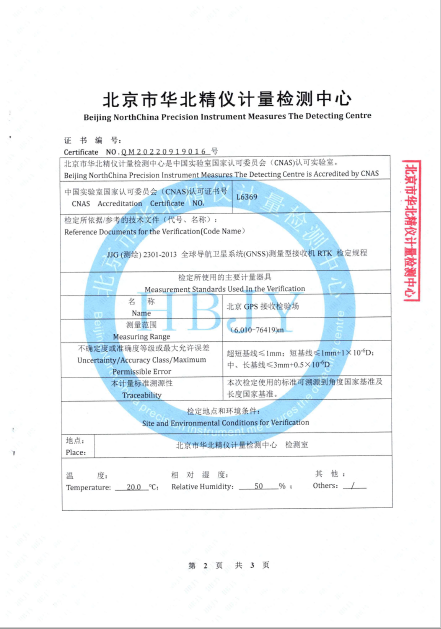

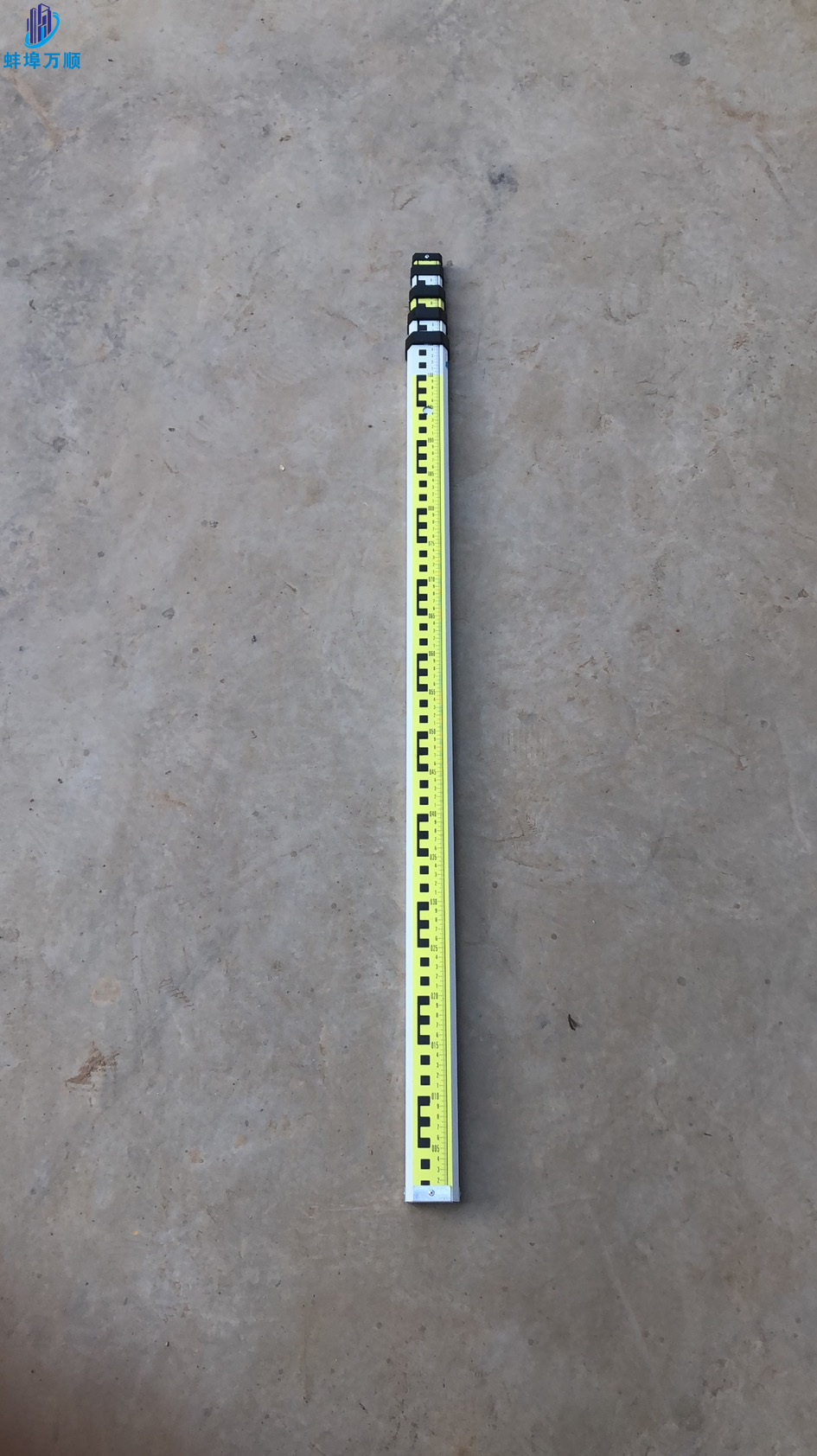

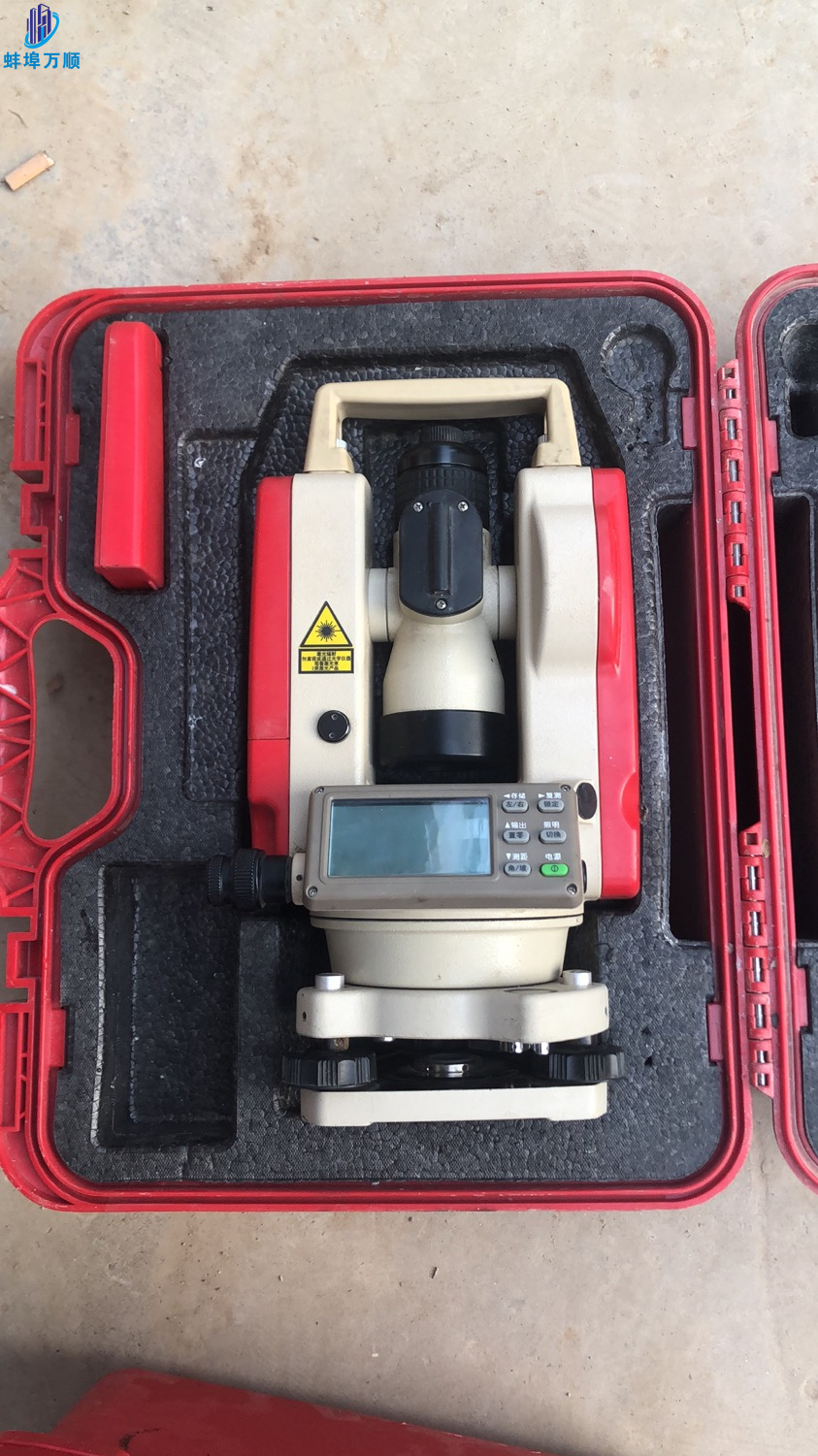

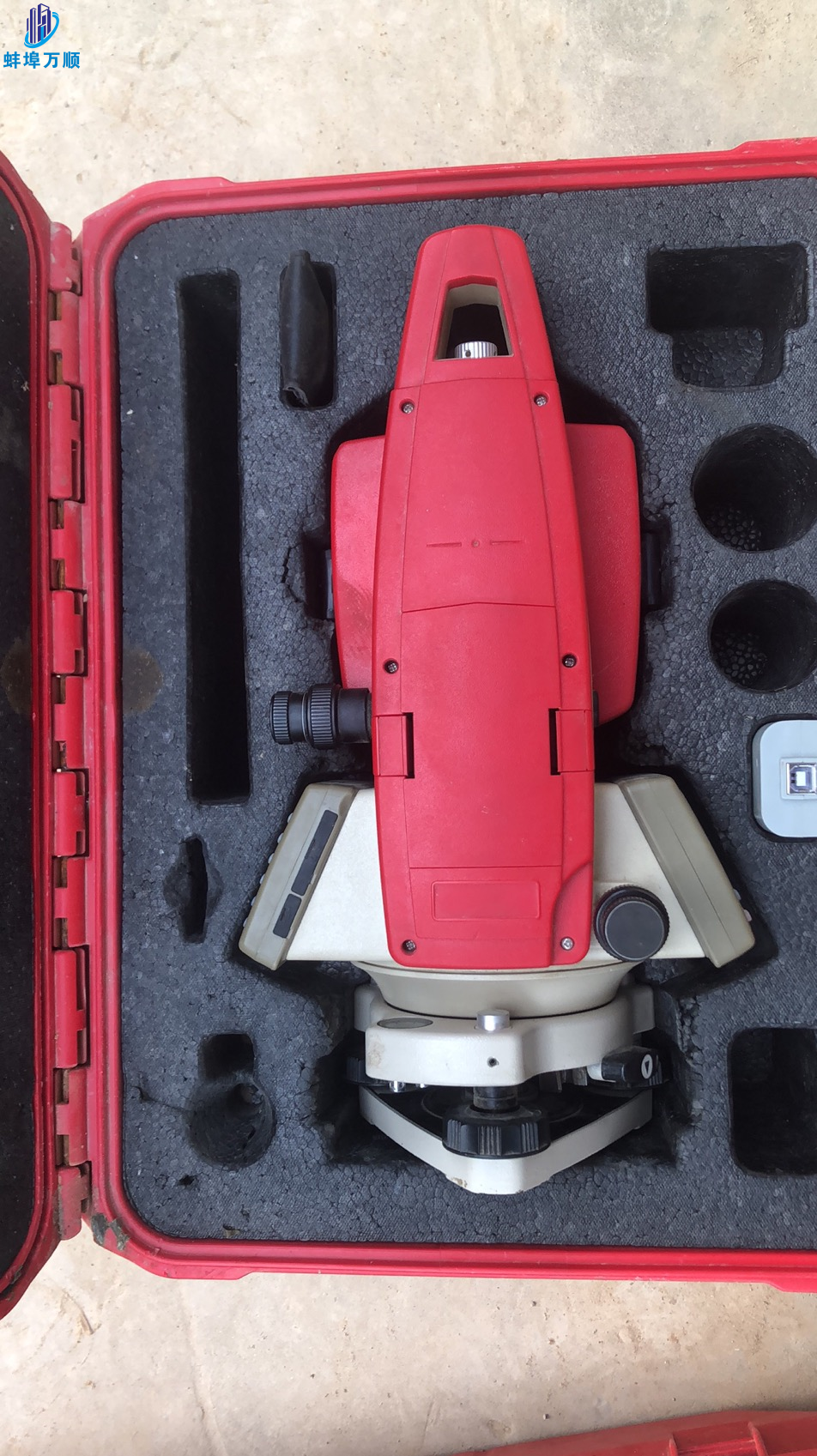

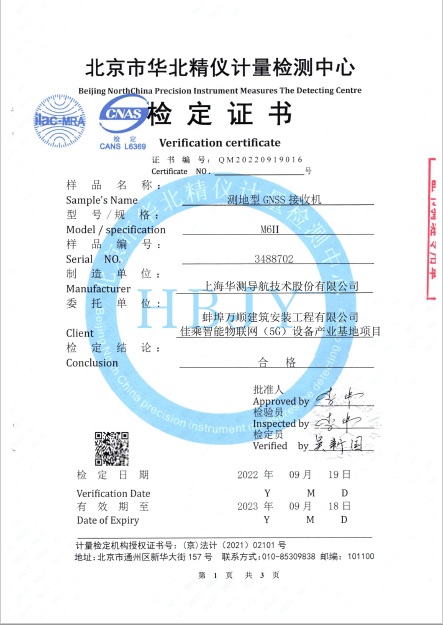

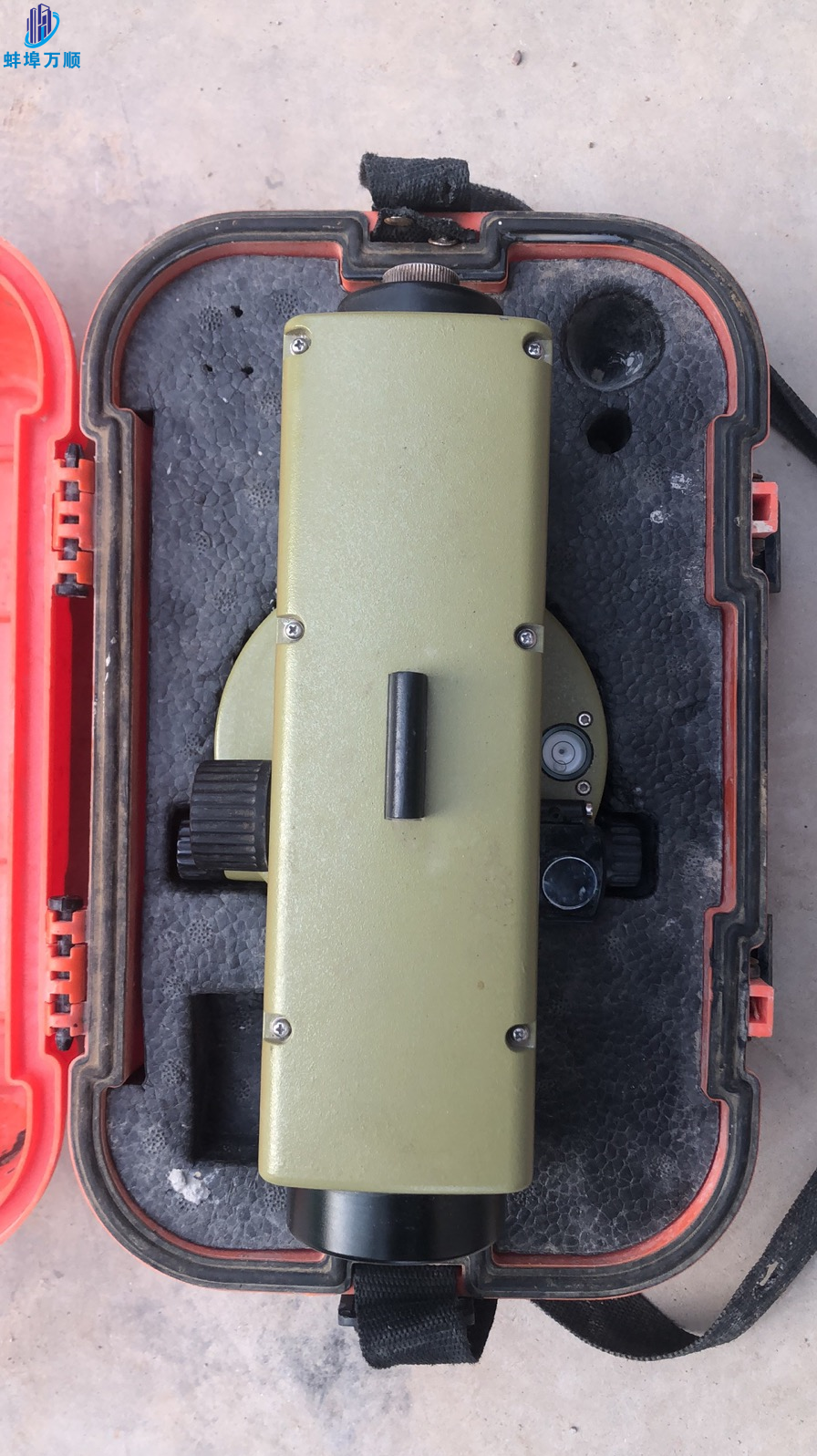

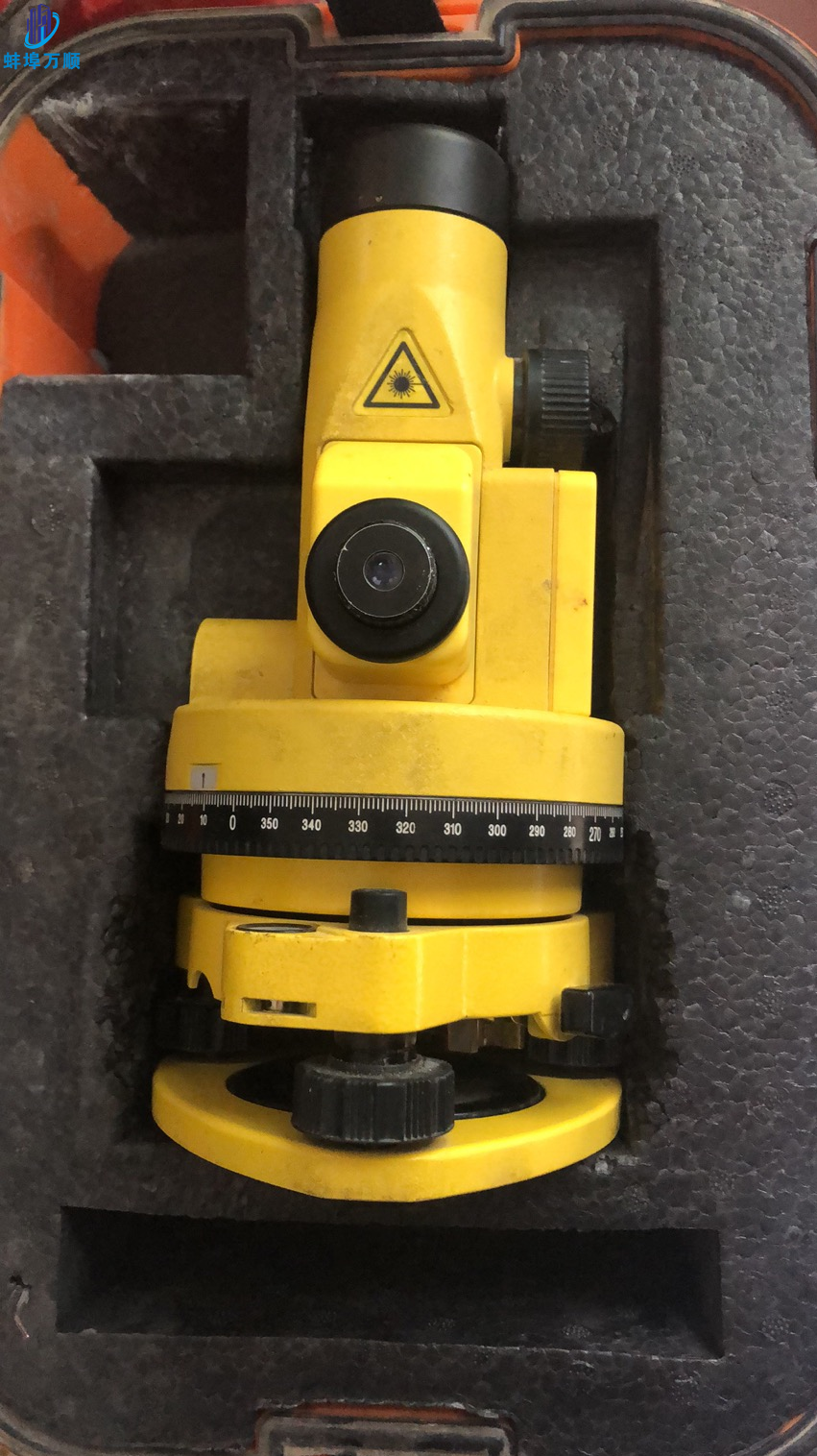

项目配备了专用测量仪器，测量仪器在使用前，已送至测量仪器检定单位进行检定，以保证仪器使用准确性要求。

严把材料关，施工现场设置材料样品封样库，对材料的种类进行清晰标识、明确分类、确保工程材料100%合格。

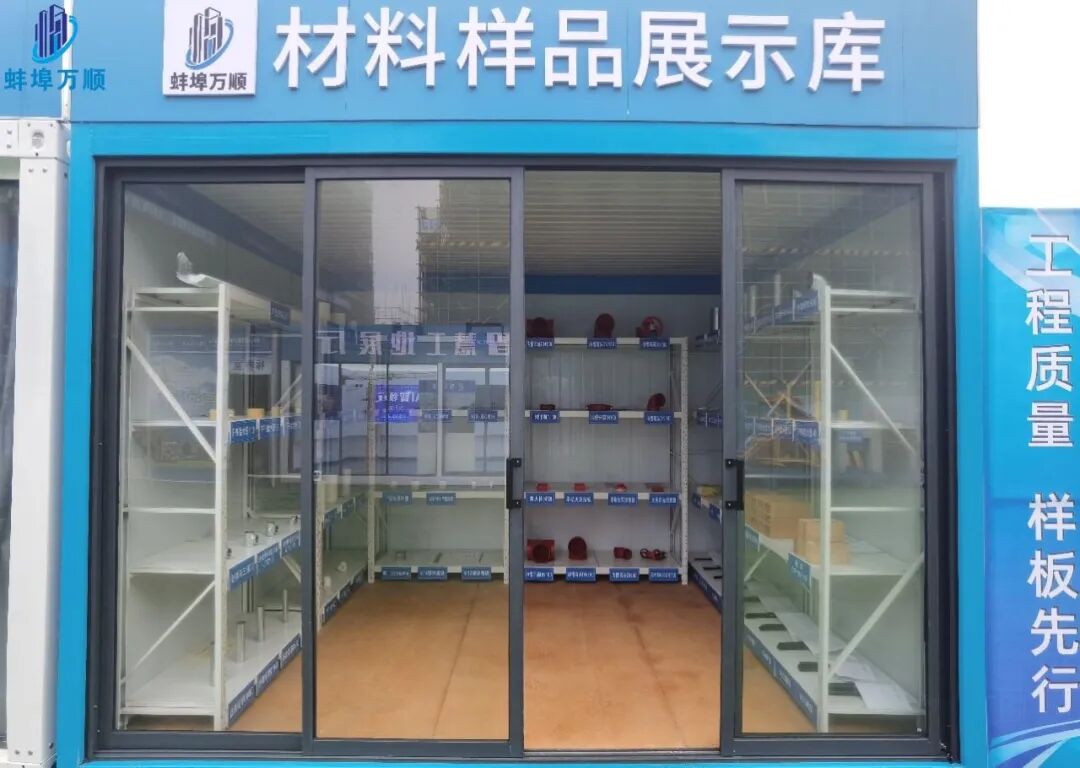

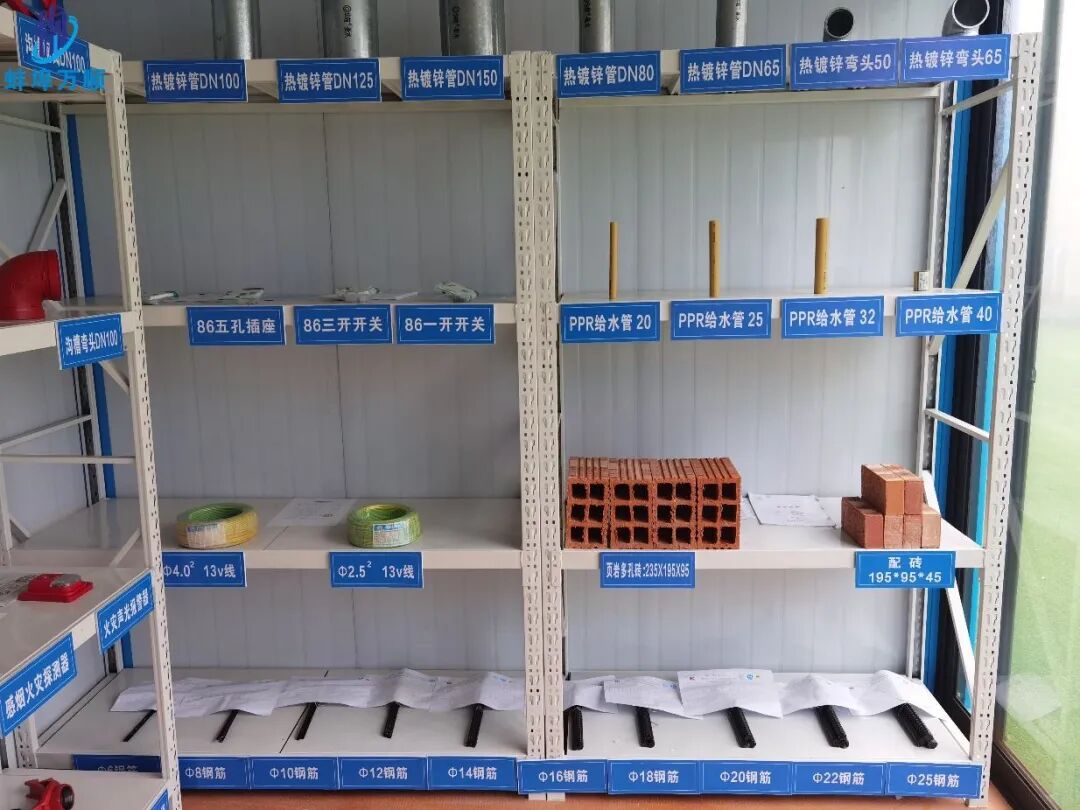

材料样品封样库

材料样品

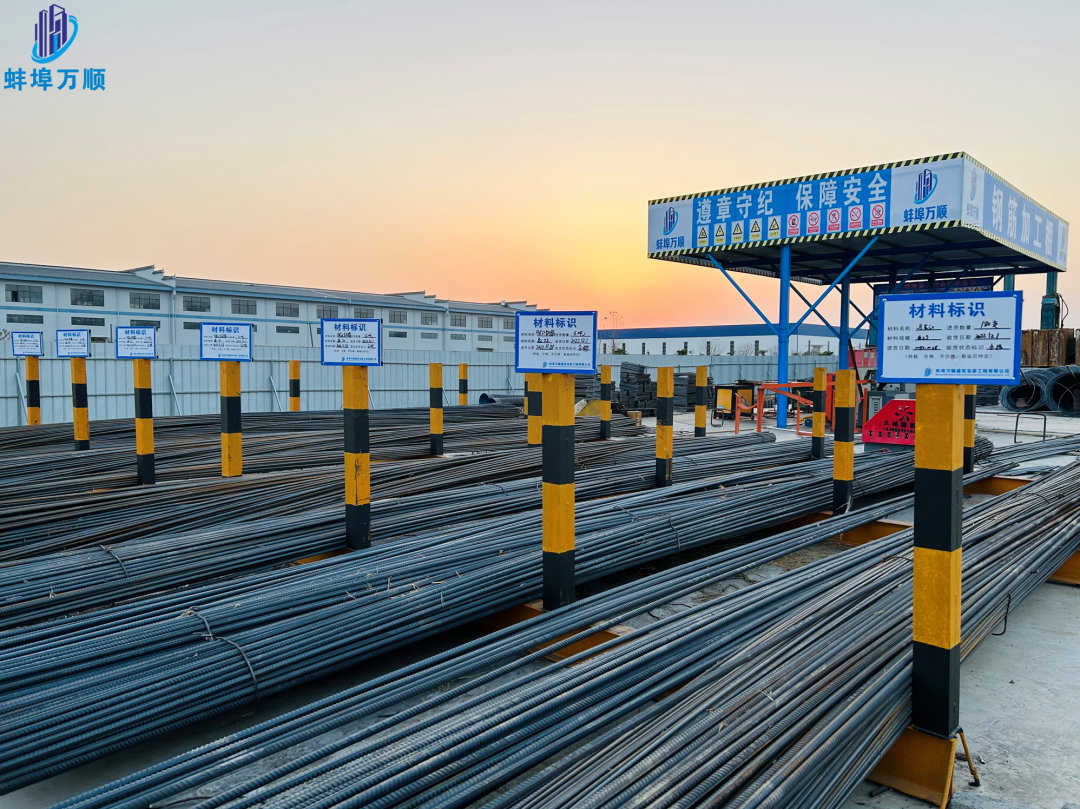

钢筋原材分类堆放

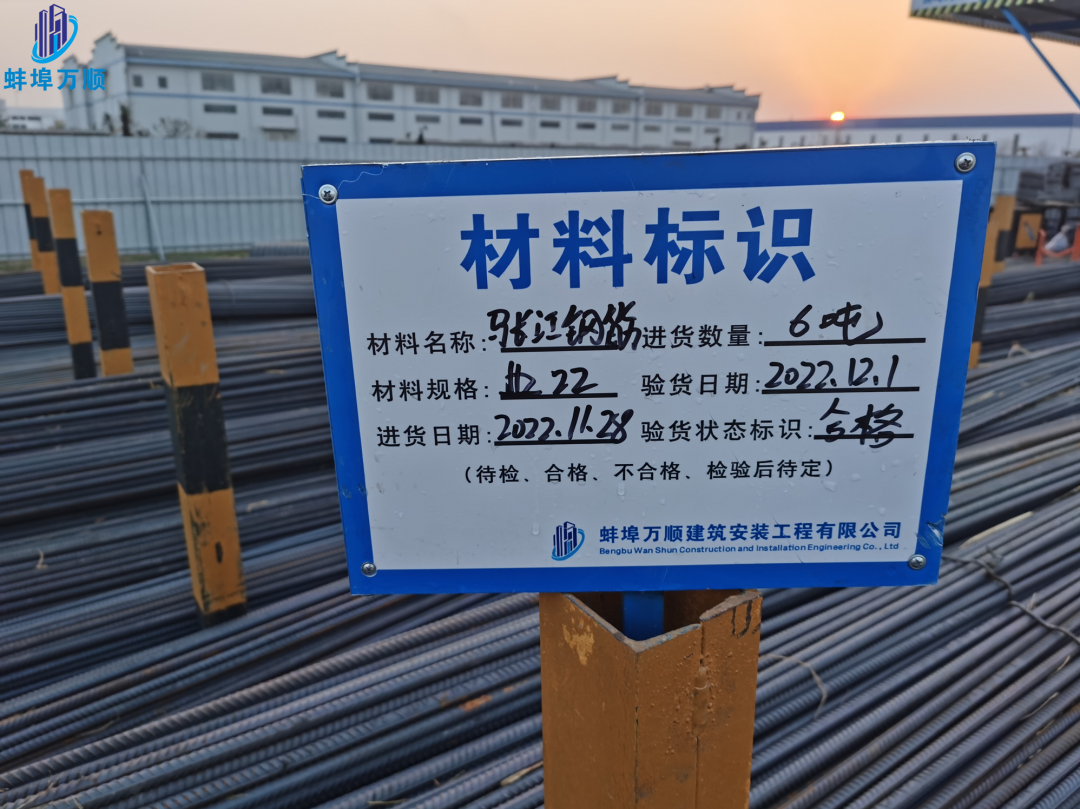

材料标识标牌

材料进场前、施工单位、监理单位对相关材料进行严格的质量把控并举牌验收、做到追根溯源，杜绝不合格材料进场。混凝土浇筑前钢筋隐蔽进行可视化举牌验收。

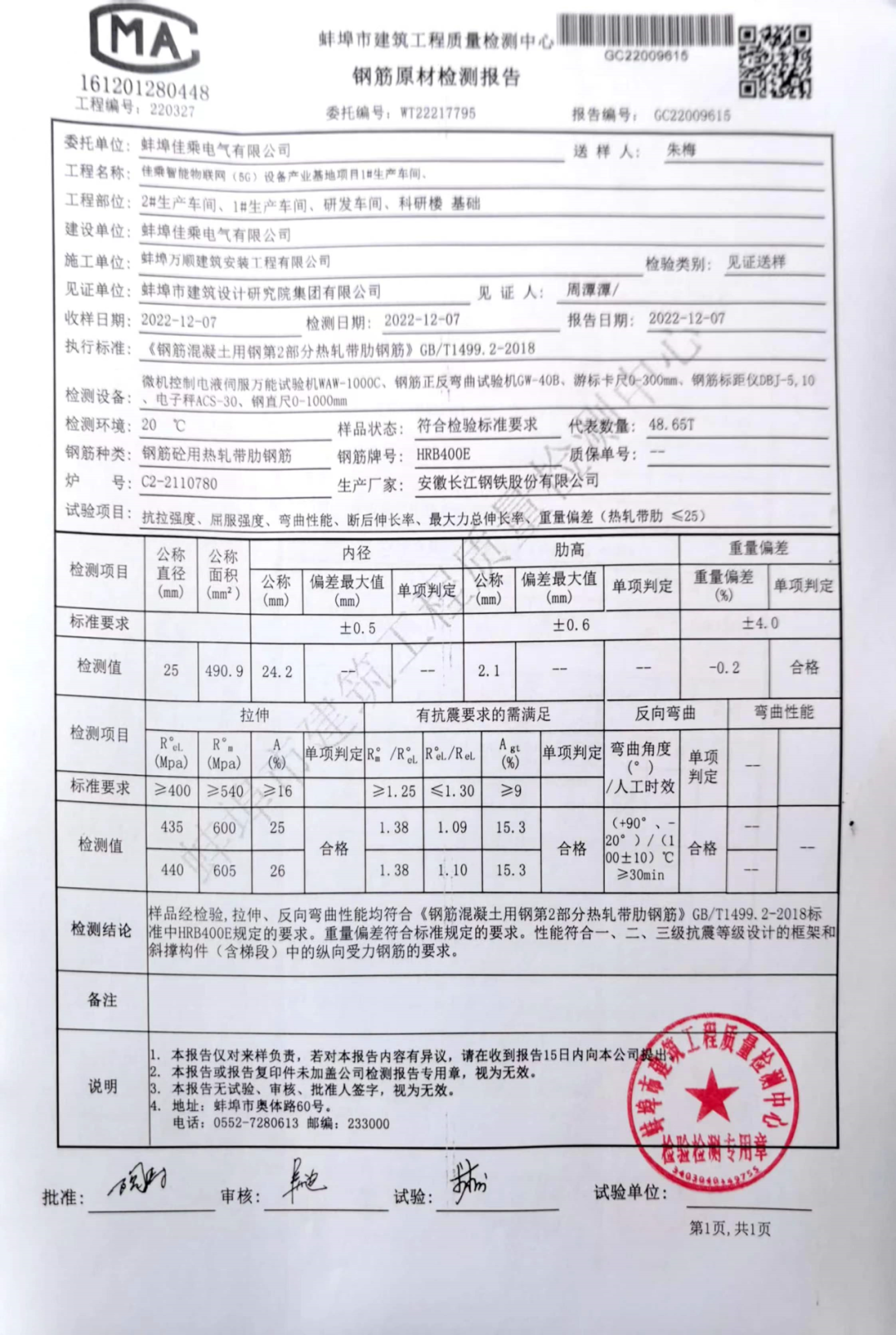

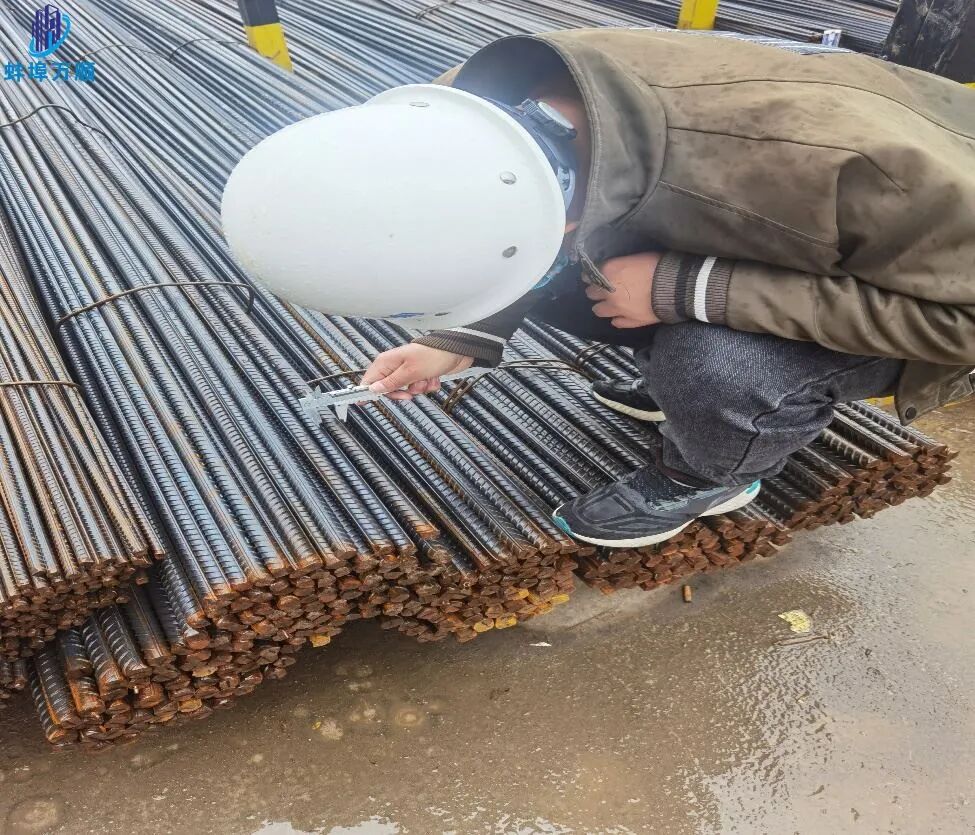

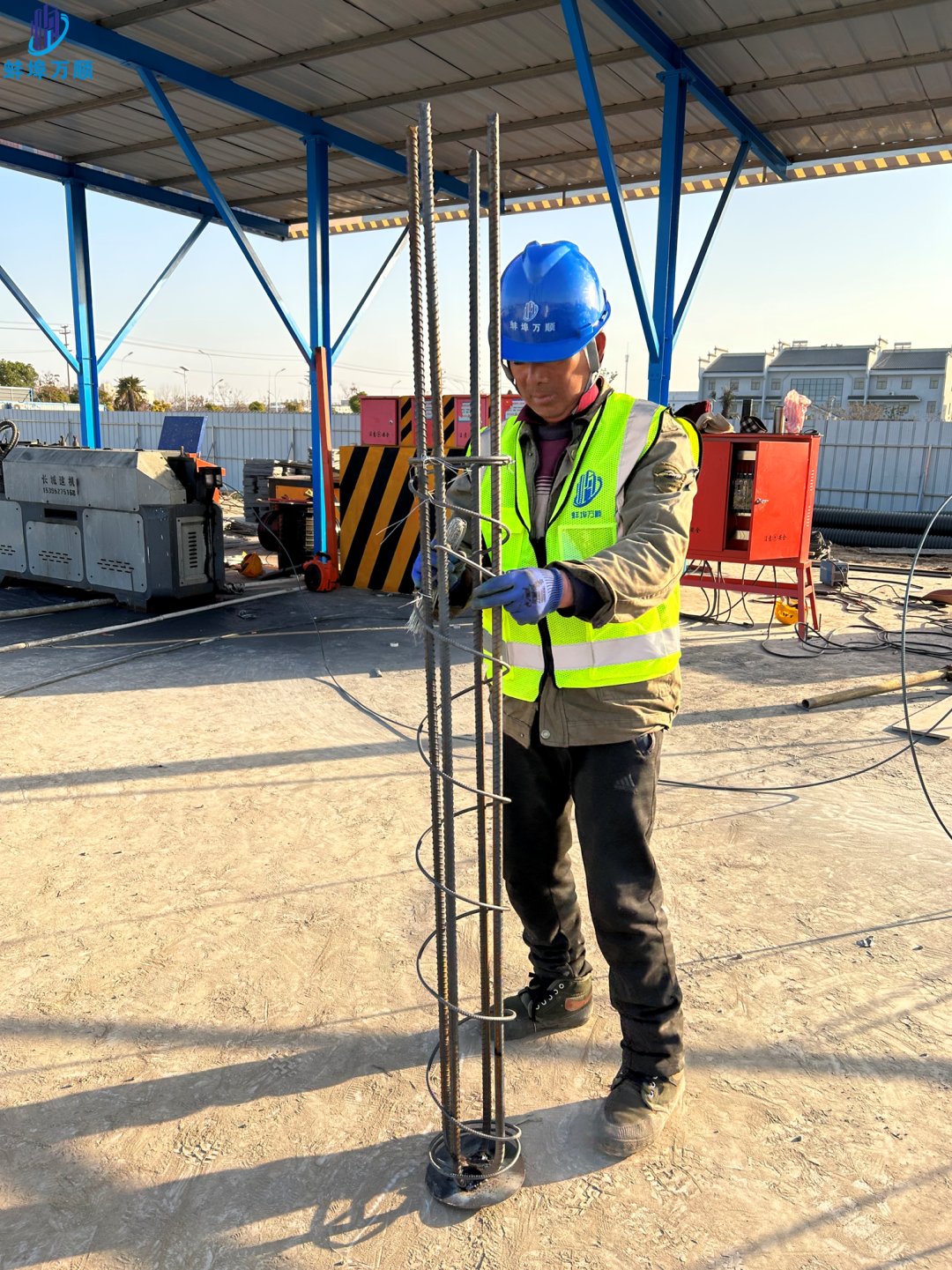

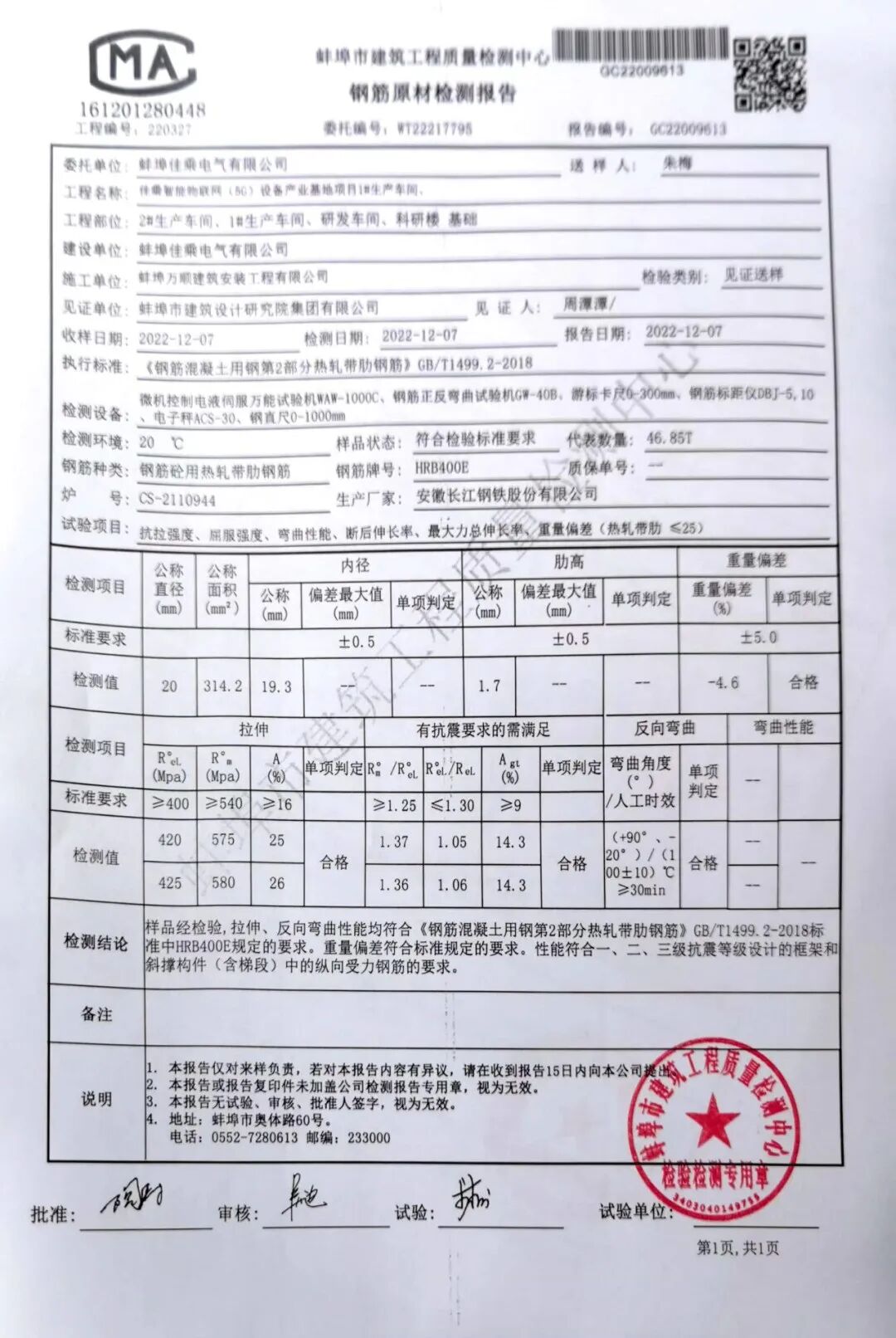

钢筋原材检查

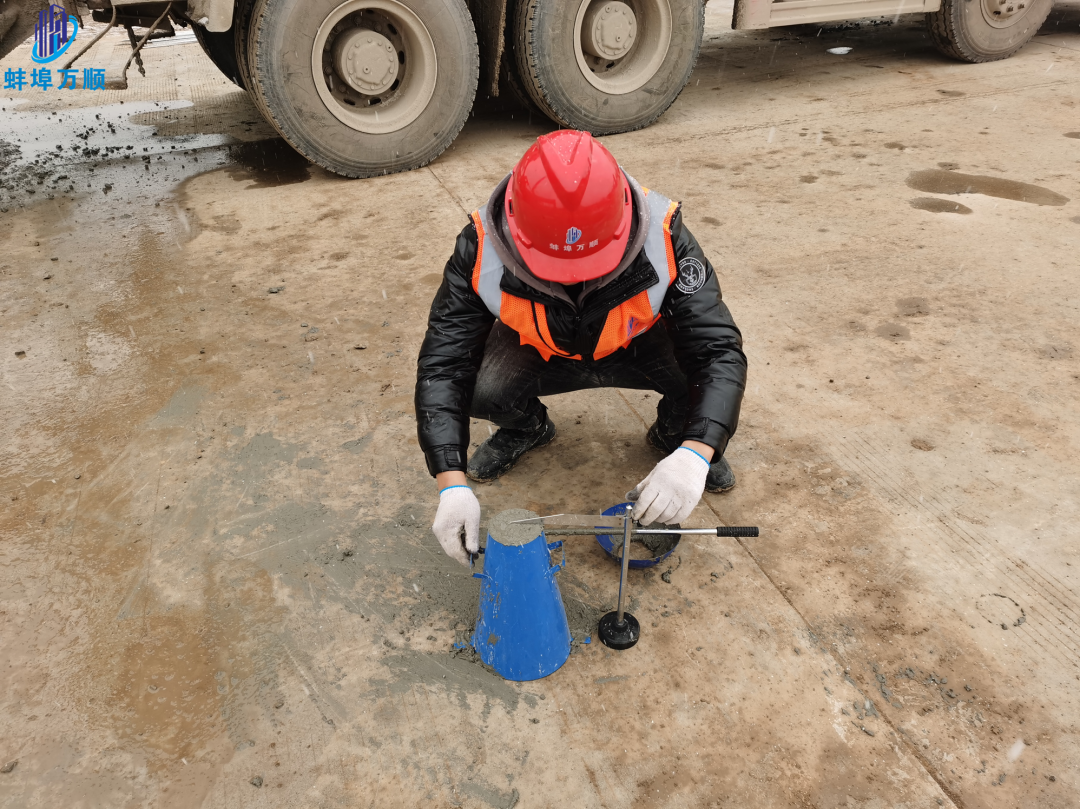

塌落度检查

地基基础坚实坚固、柱定位标记、各项桩基检测资料合格完整。

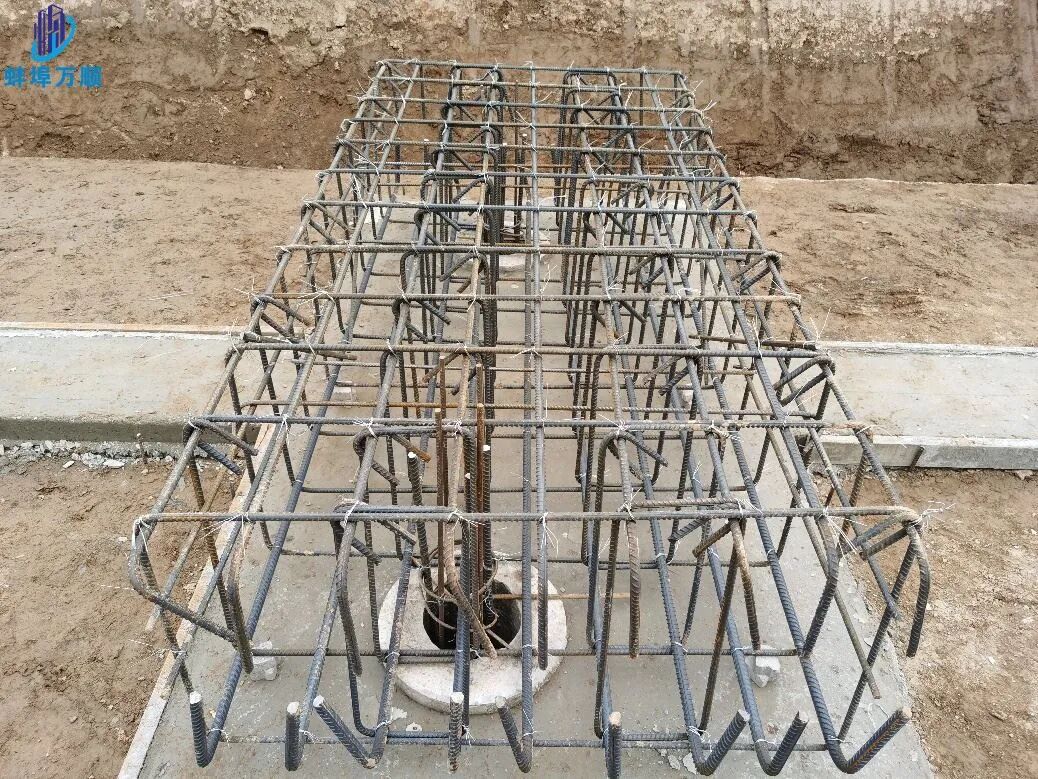

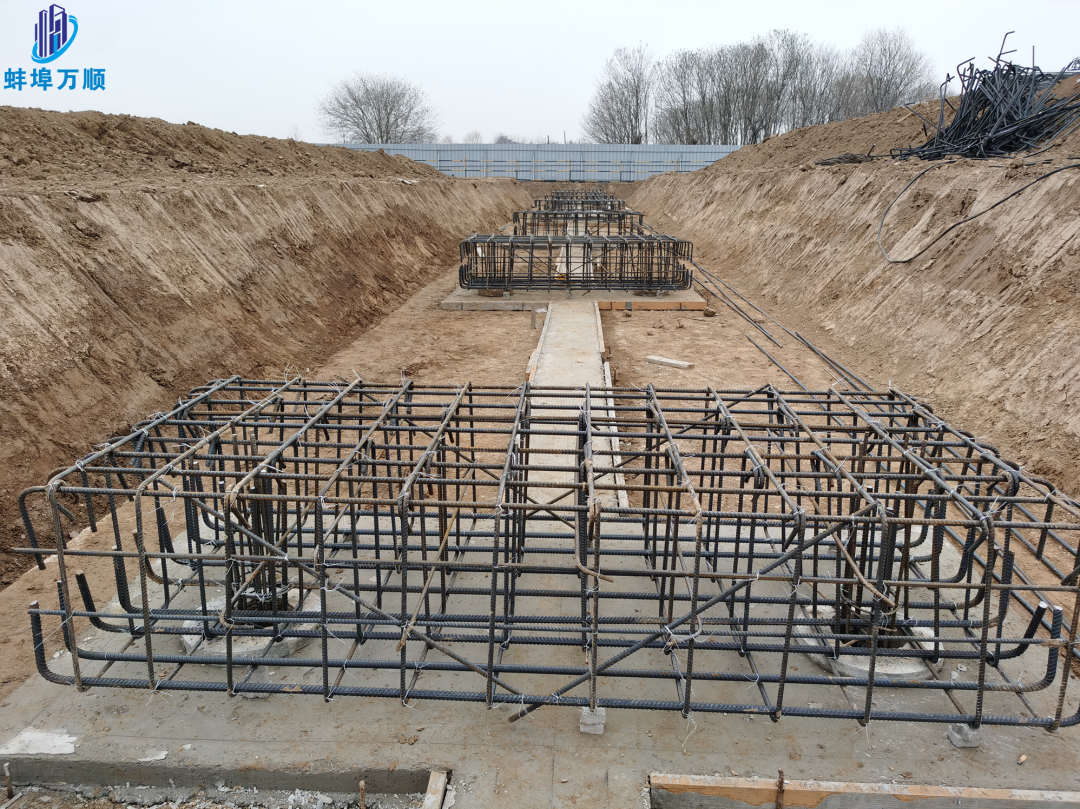

独立基础钢筋绑扎成型质量，间距大小一致、满绑满扎。钢筋隐蔽举牌验收。

成型质量

成型质量

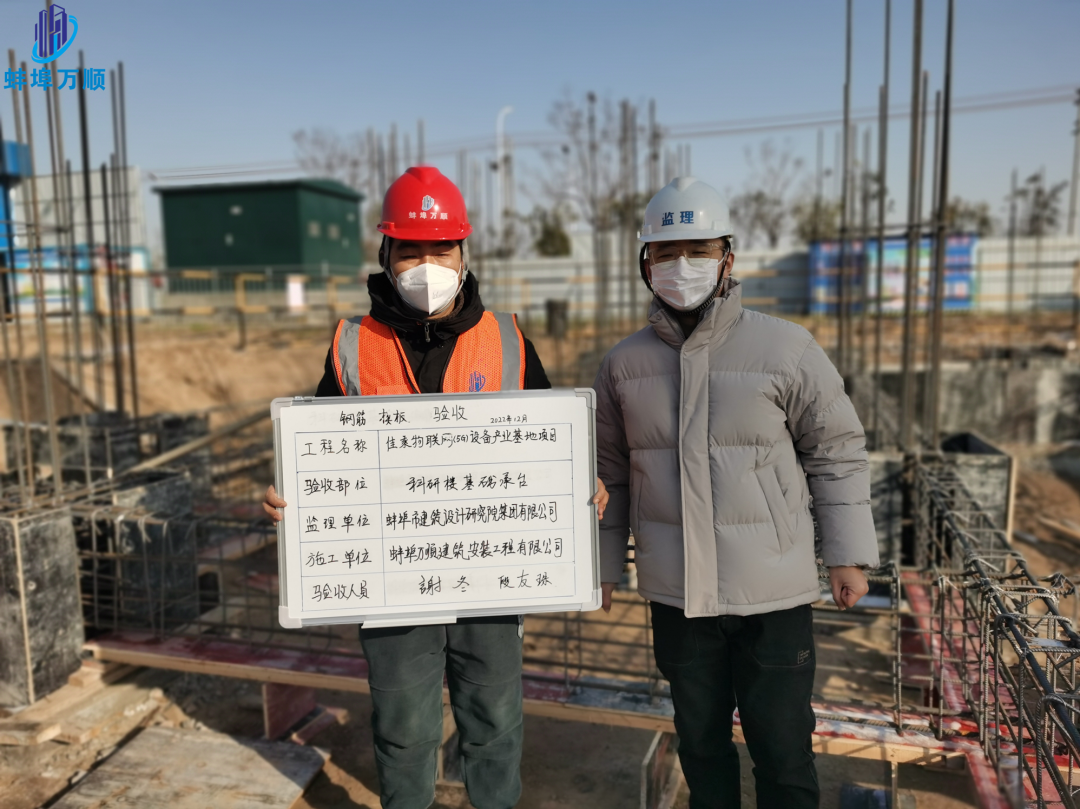

举牌验收

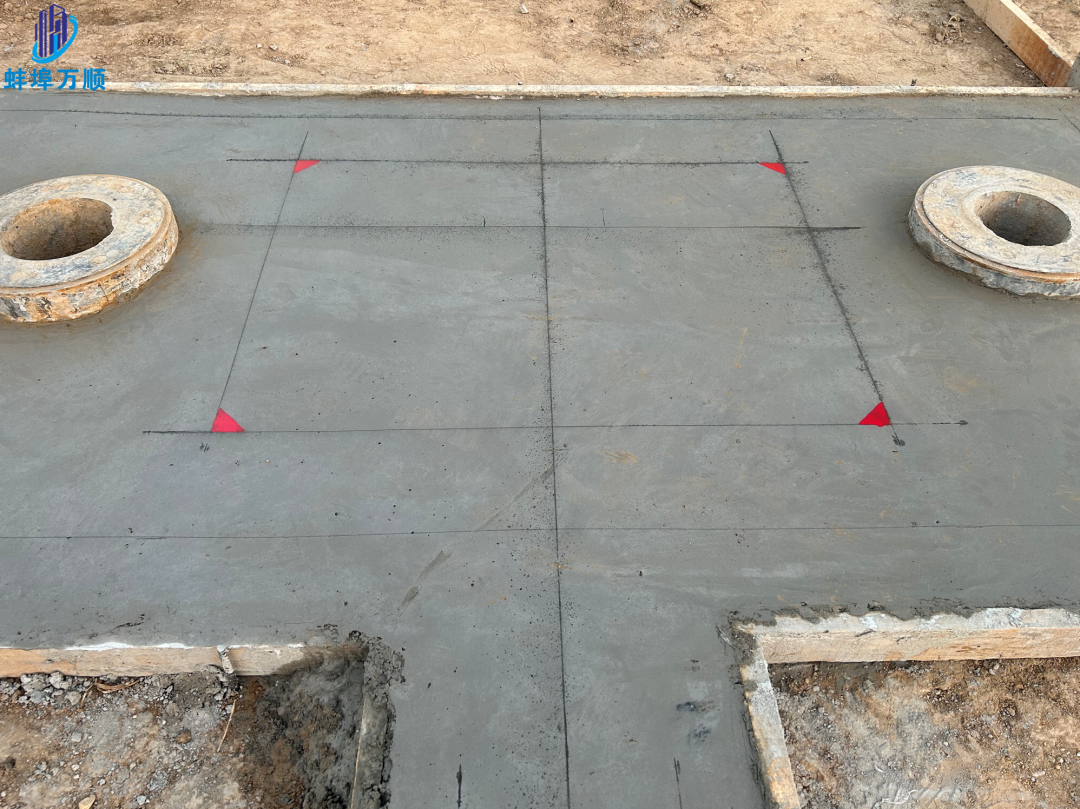

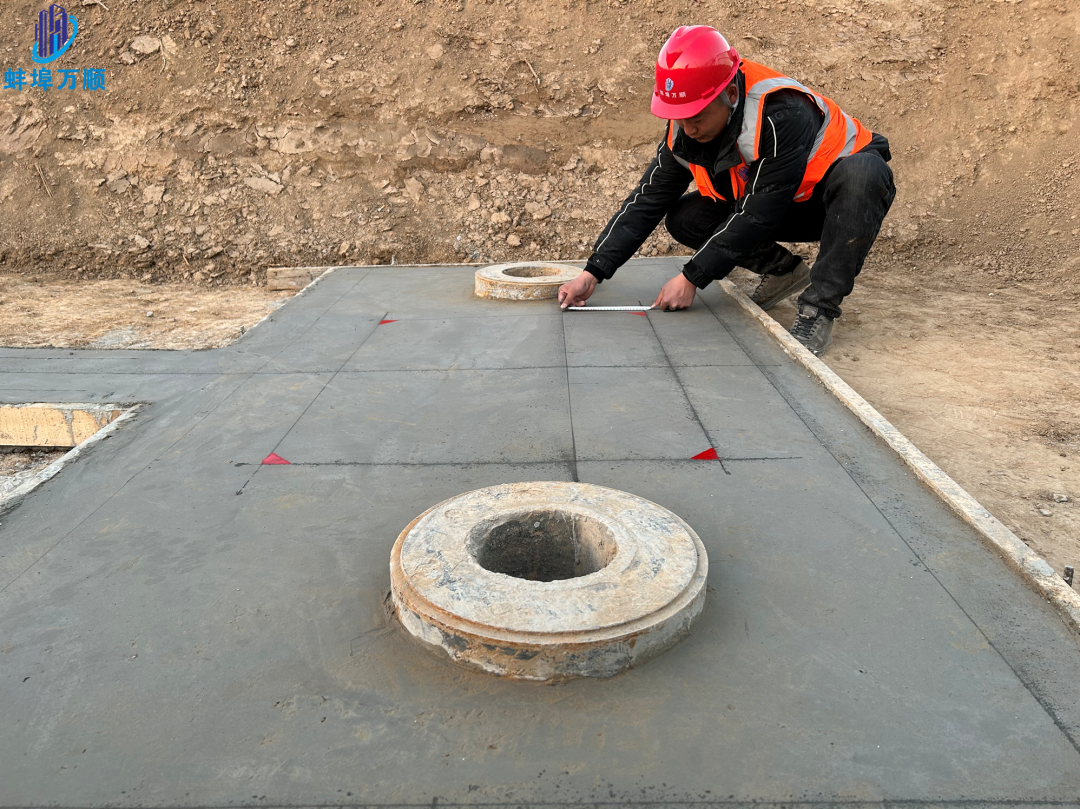

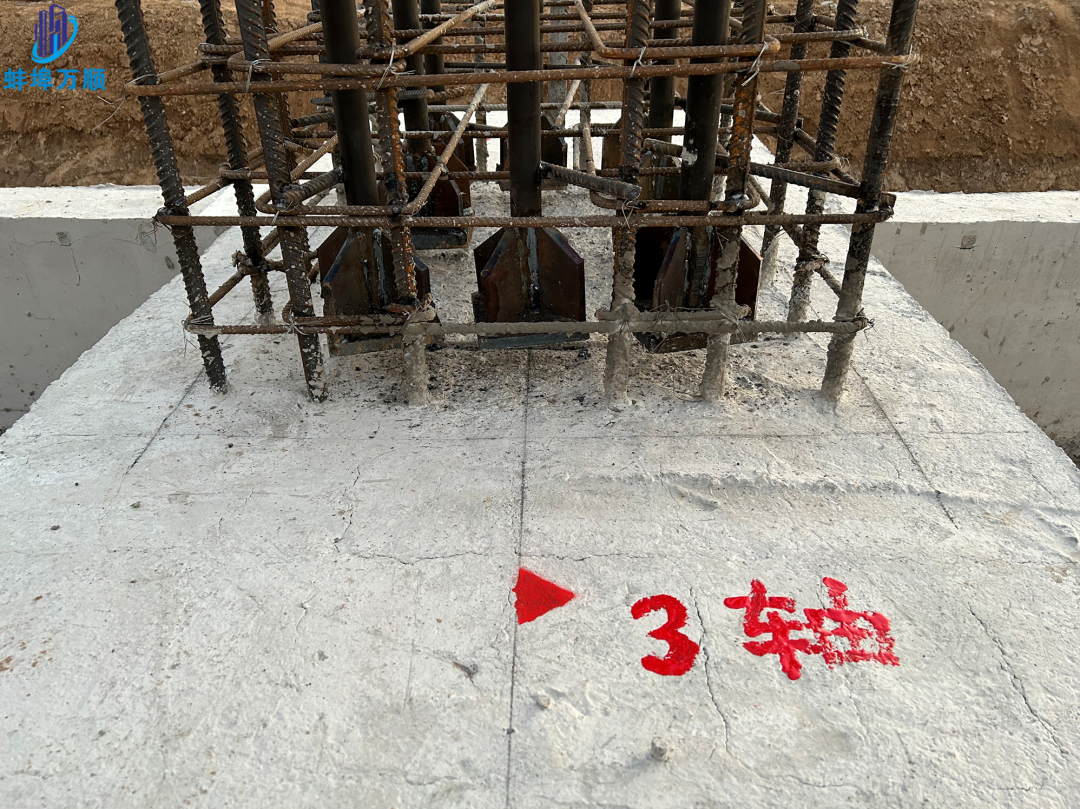

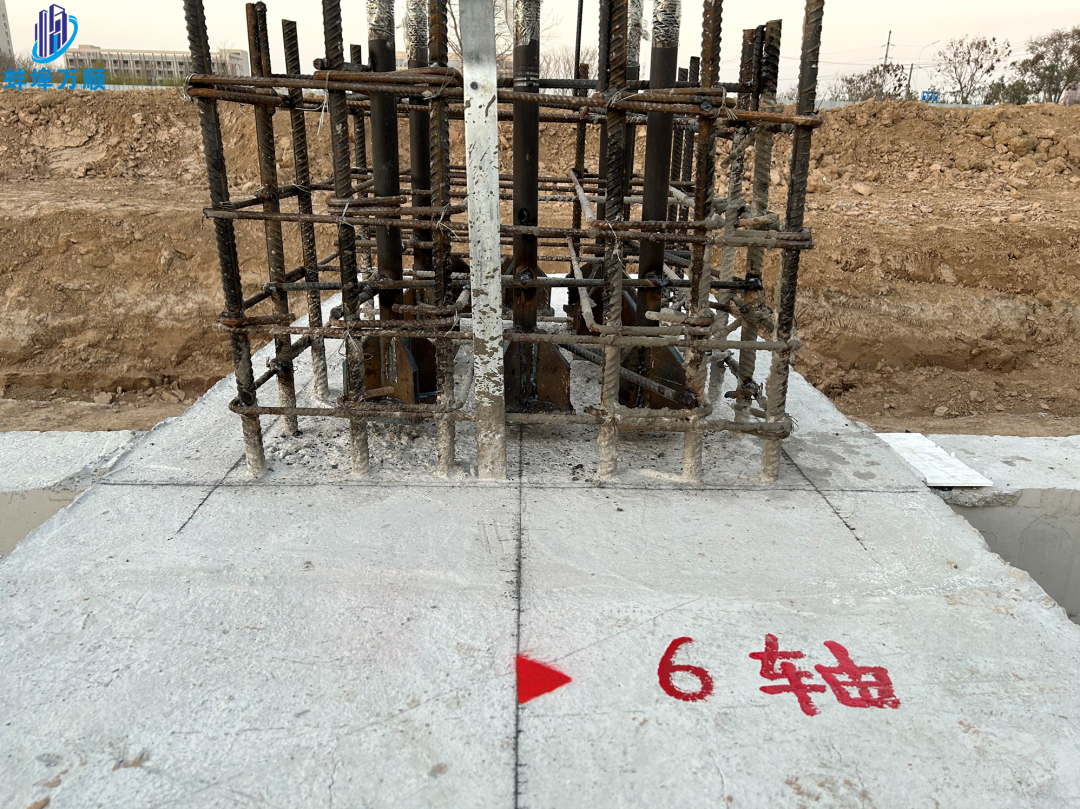

基础承台轴线定位准确，有效保证钢结构预埋螺栓。

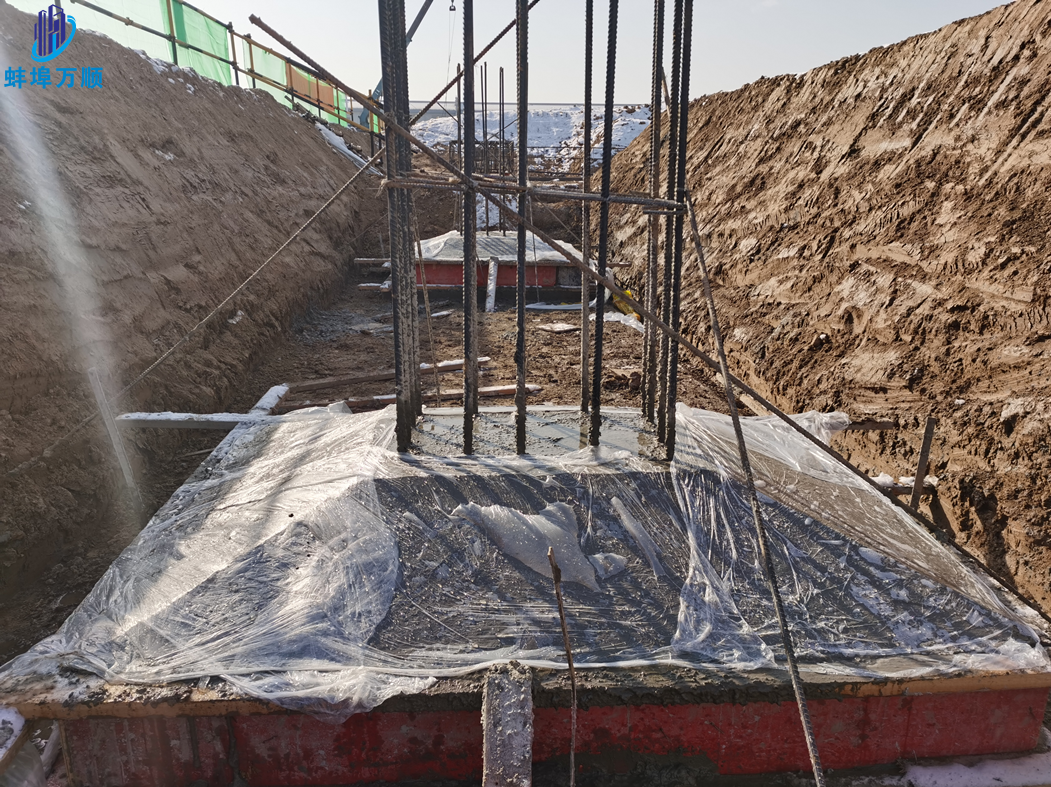

控制要点：冬季混凝土施工中编制冬季专项施工方案；基础混凝土结构进行土工布保温覆盖，预防冻裂；薄膜覆盖进行混凝土养护。

薄膜覆盖

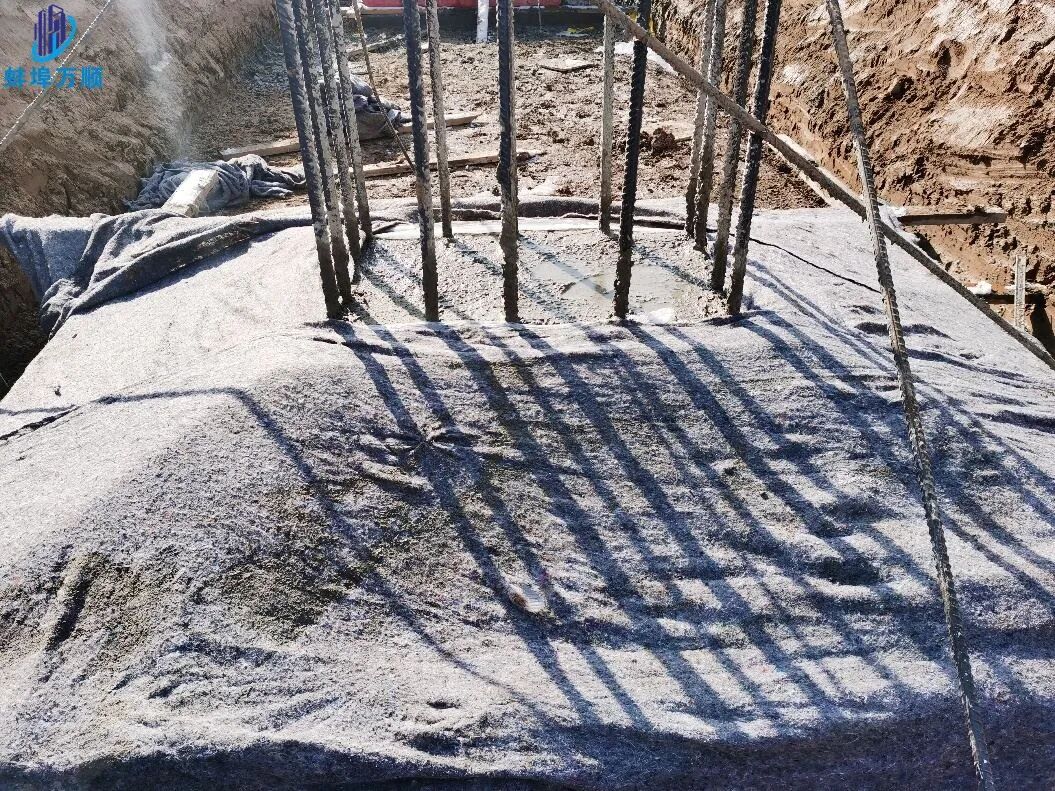

土工布覆盖

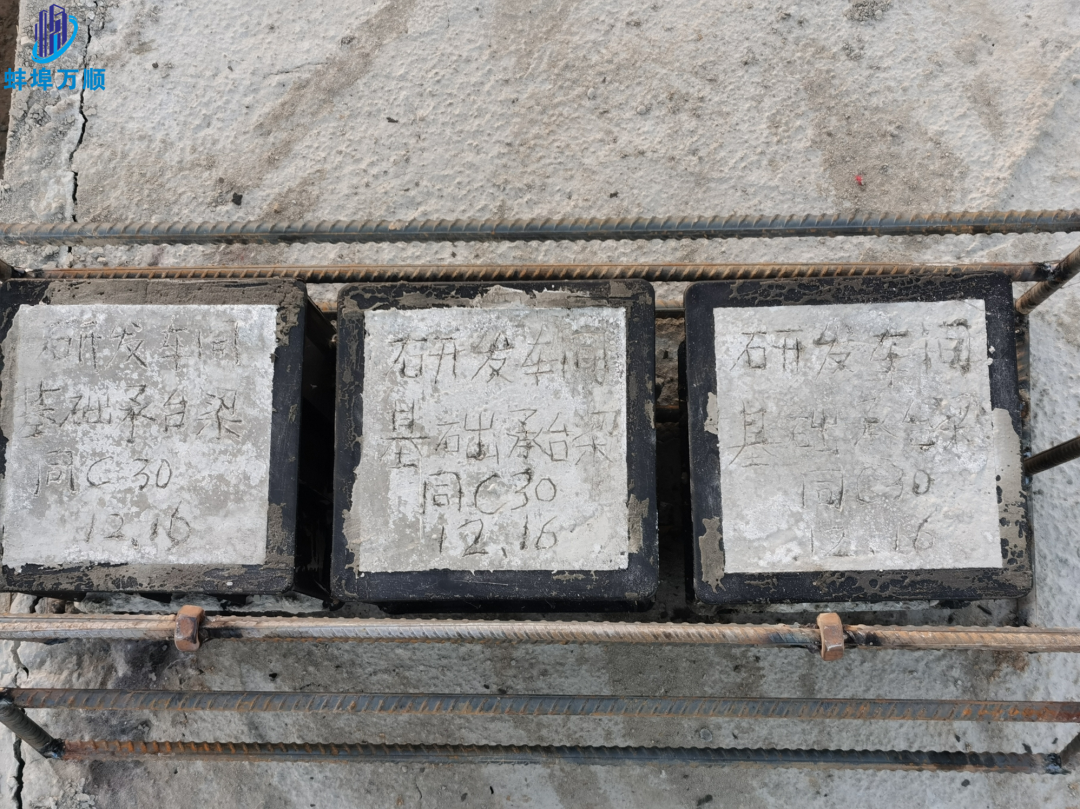

不同标号混凝土分隔浇筑

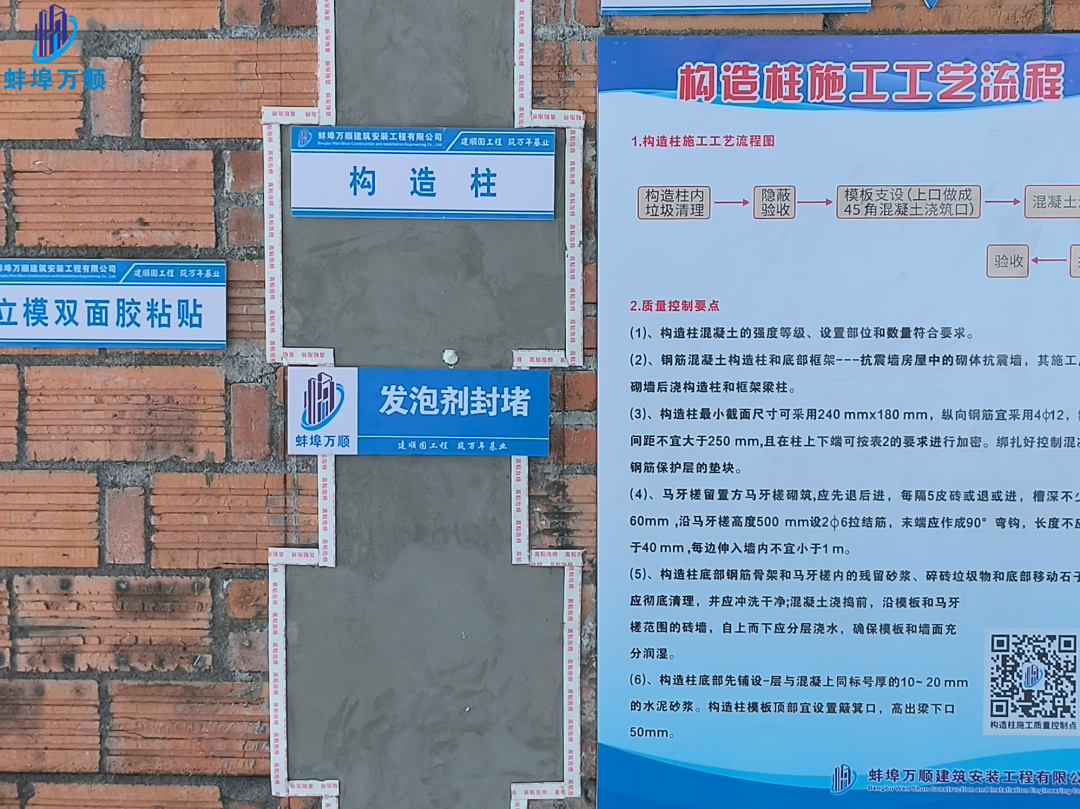

控制要点：砌体施工前对砖砌体进行浇水湿润，墙面排版，立皮数杆，严格控制灰缝厚度及饱满度，完成后进行砖砌体浇水养护；砌筑工程实施工法样板先行，进行CAD砌筑排版，严格控制砖的灰缝及整体布局，构造柱采用穿墙对拉双钢管式加工方式、马牙槎尺寸一致、粘贴双面胶条防止漏浆，预留浇筑簸箕口，浇筑密实美观。

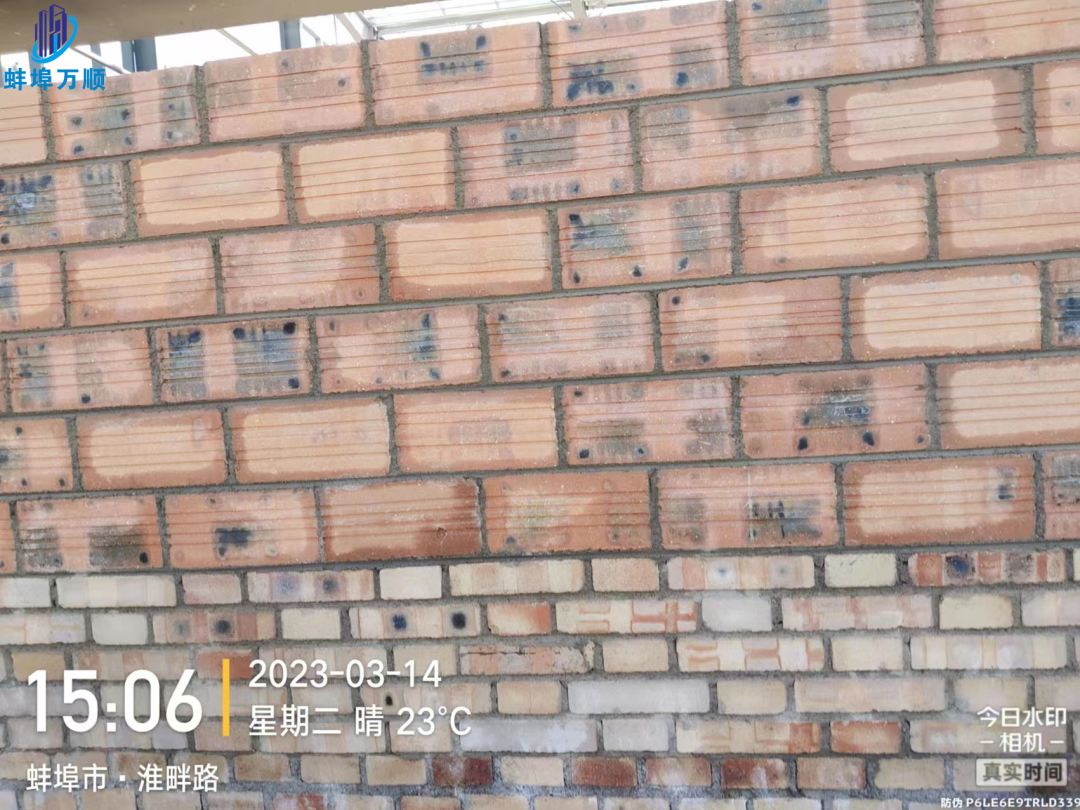

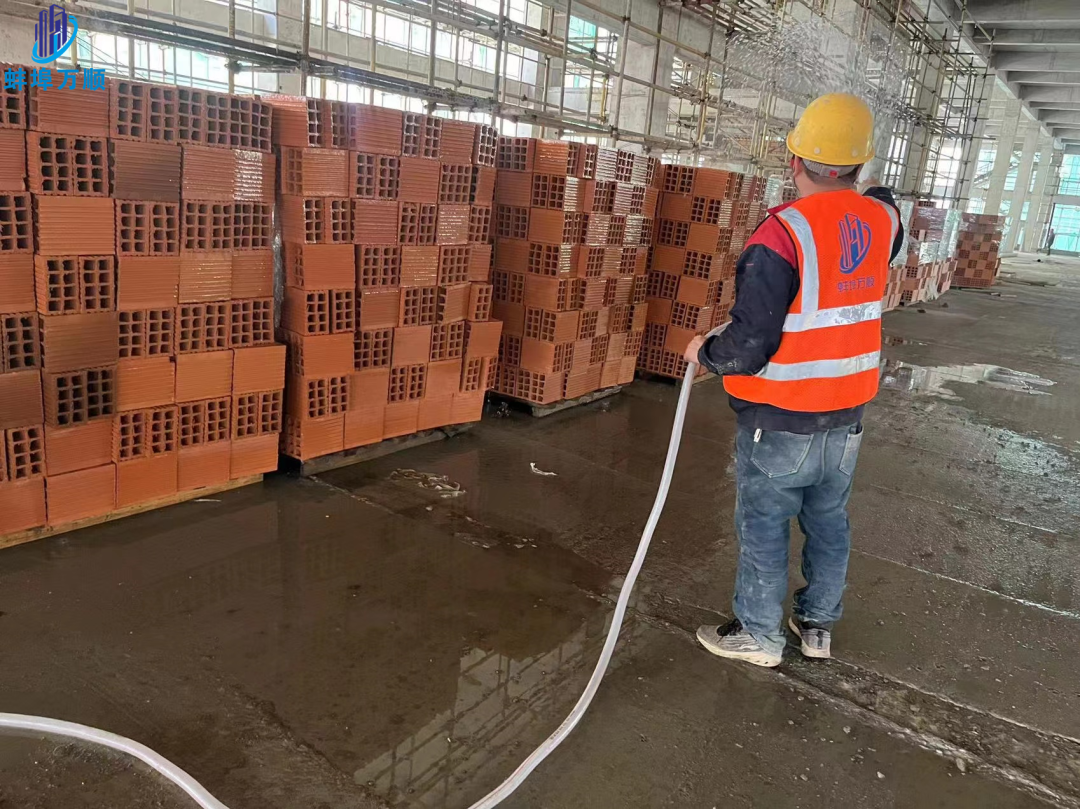

砖砌体浇水湿润

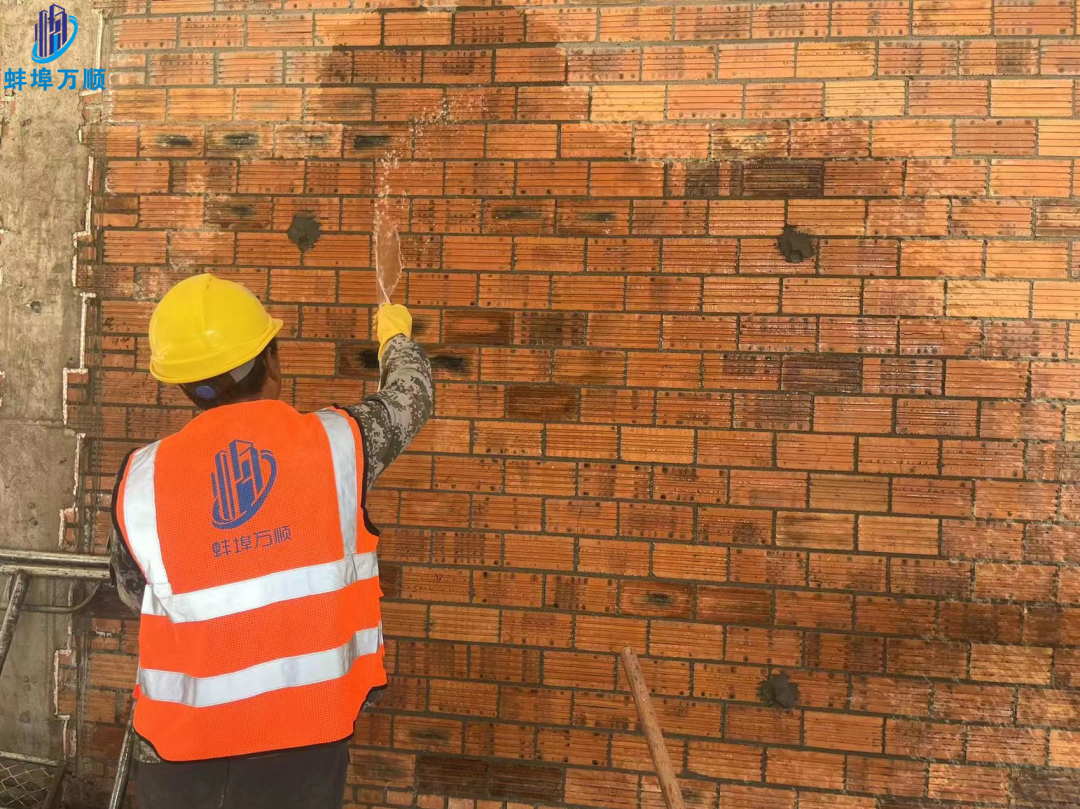

墙面浇水养护

样板先行

墙面砌筑成型效果

控制要点：外墙穿墙螺杆洞的封堵采用发泡剂+防水砂浆+聚氨酯防水涂料相结合做法，有效的预防外墙渗漏风险；墙体抹灰把关各项工艺做法要求，混凝土结构采用拍浆的方式，不同材料交接处张挂热镀锌钢丝网，墙面布设耐碱玻纤网等抗裂措施等；极大的增加了抹灰面层粘接度，有效的额降低空鼓开裂的质量风险两遍耐水腻子分遍施工，砂纸打磨平整光滑、滚涂乳胶漆。

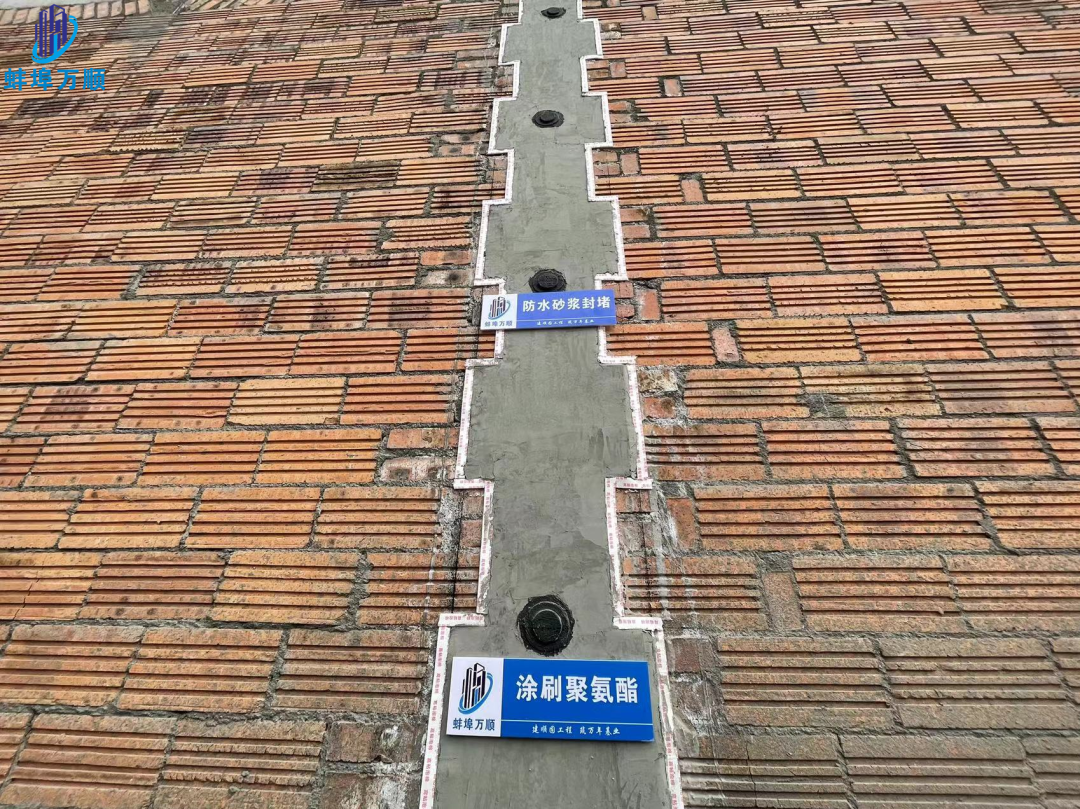

防渗漏做法

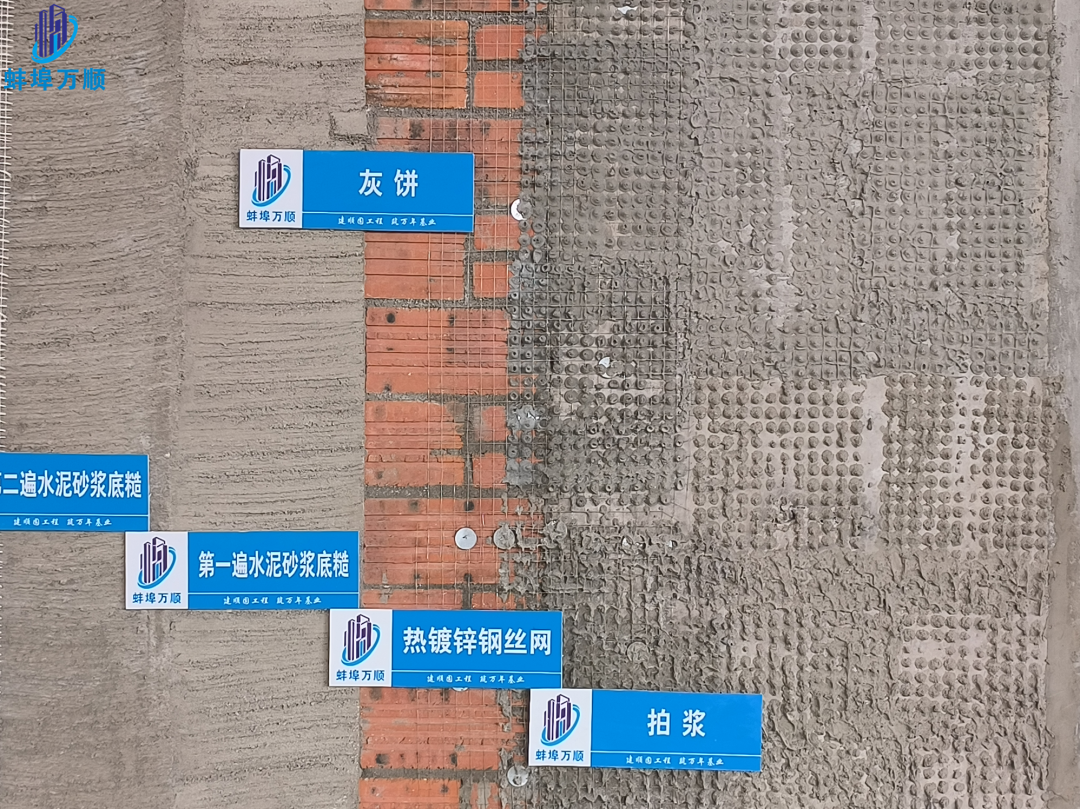

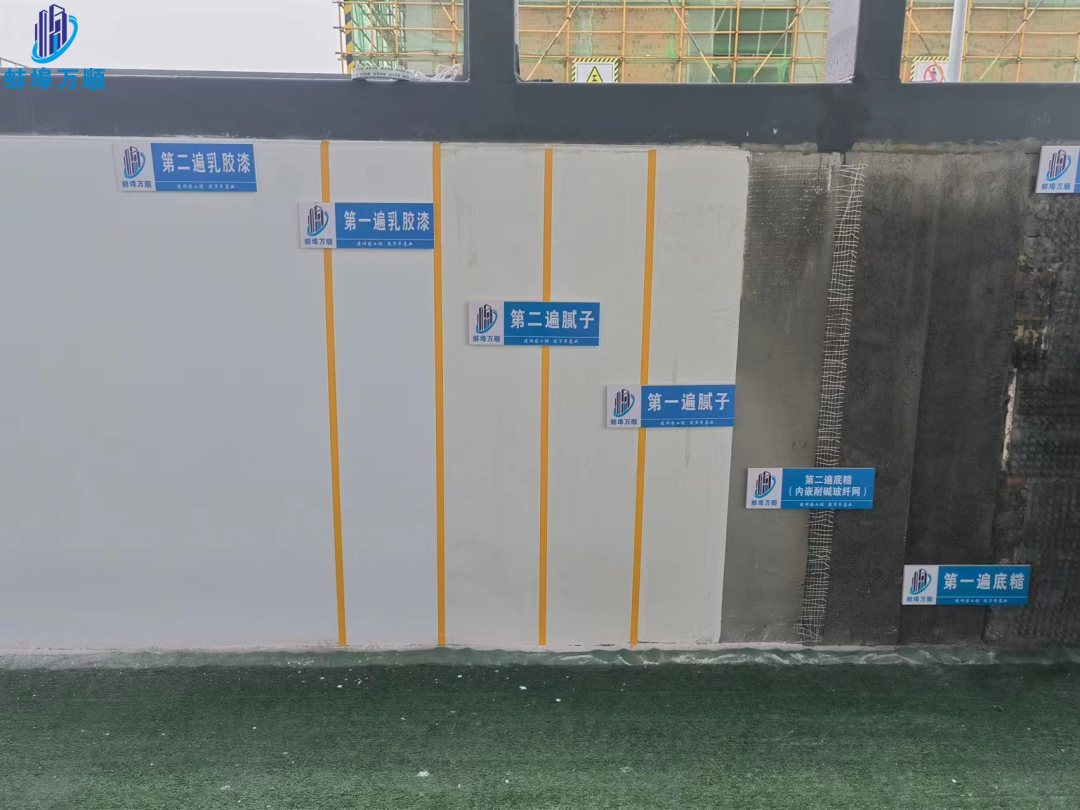

抹灰做法

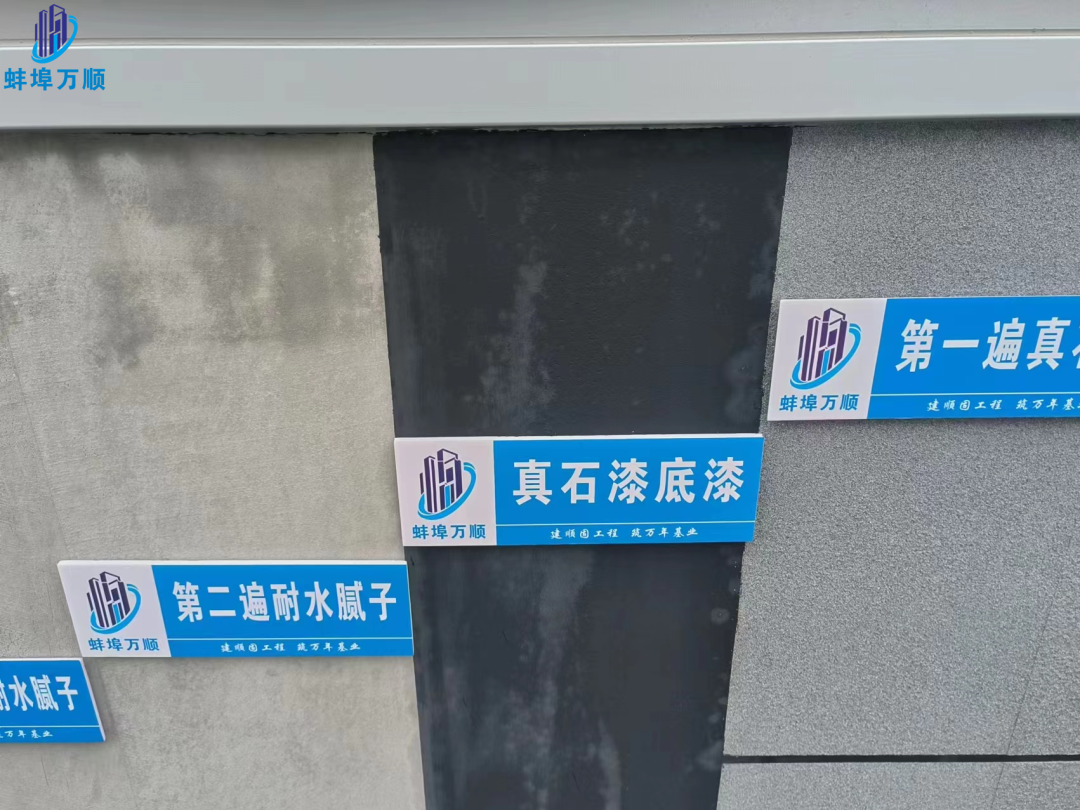

腻子及漆面做法

控制要点：外墙穿墙螺杆洞的封堵采用发泡剂+防水砂浆+聚氨酯防水涂料相结合做法，有效的预防外墙渗漏风险；墙体抹灰把关各项工艺做法要求，混凝土结构采用拍浆的方式，不同材料交接处张挂热镀锌钢丝网，墙面布设耐碱玻纤网等抗裂措施等，极大的增加了抹灰面层粘接度，有效的额降低空鼓开裂的质量风险；外墙真石漆装饰面进行分遍喷涂、均匀饱满、分隔缝顺直、宽度统一。

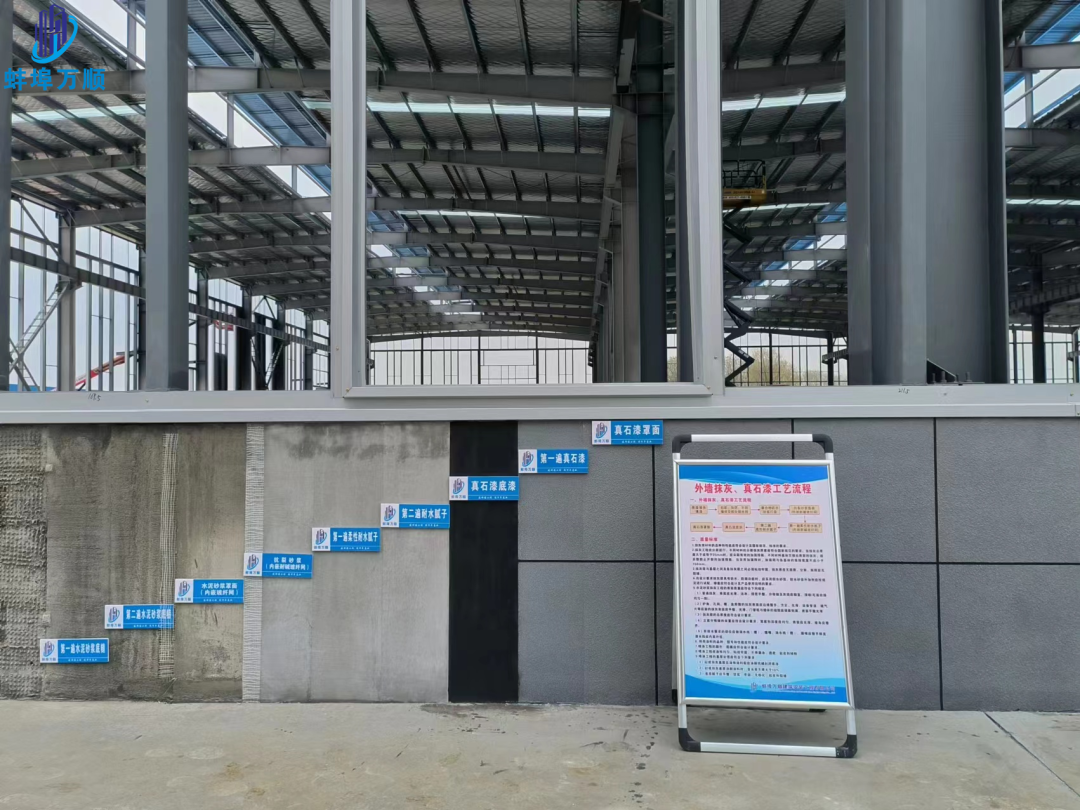

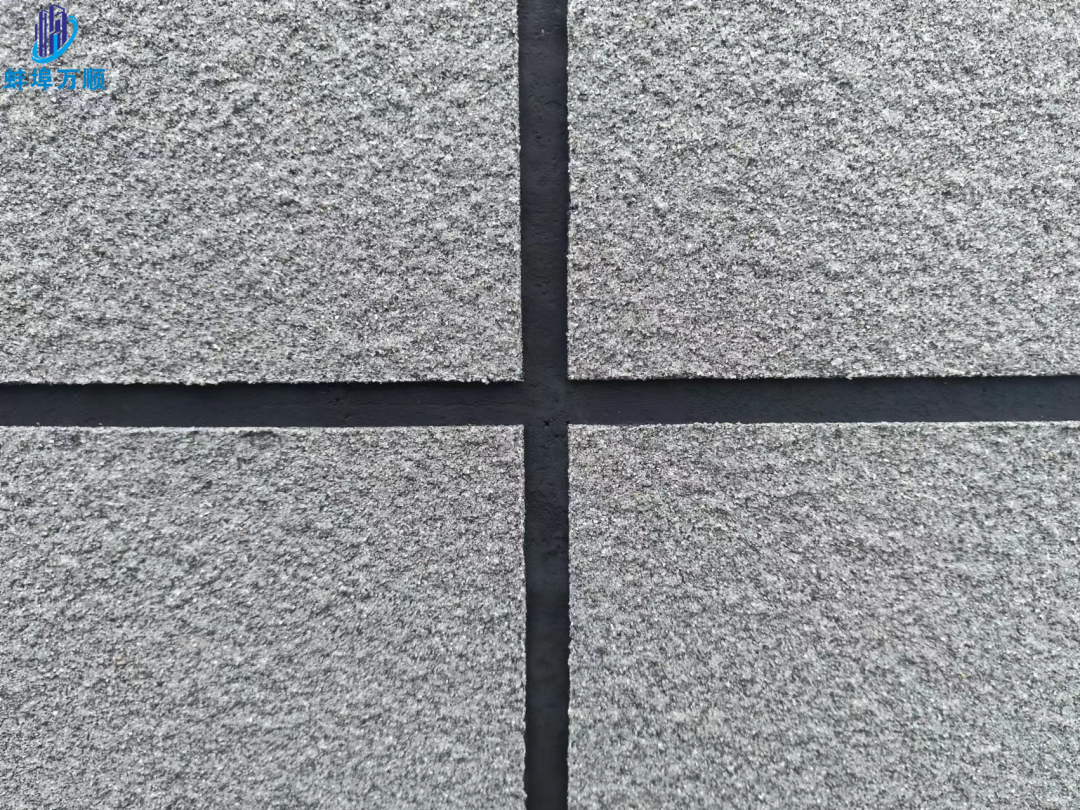

外墙抹灰、真石漆做法

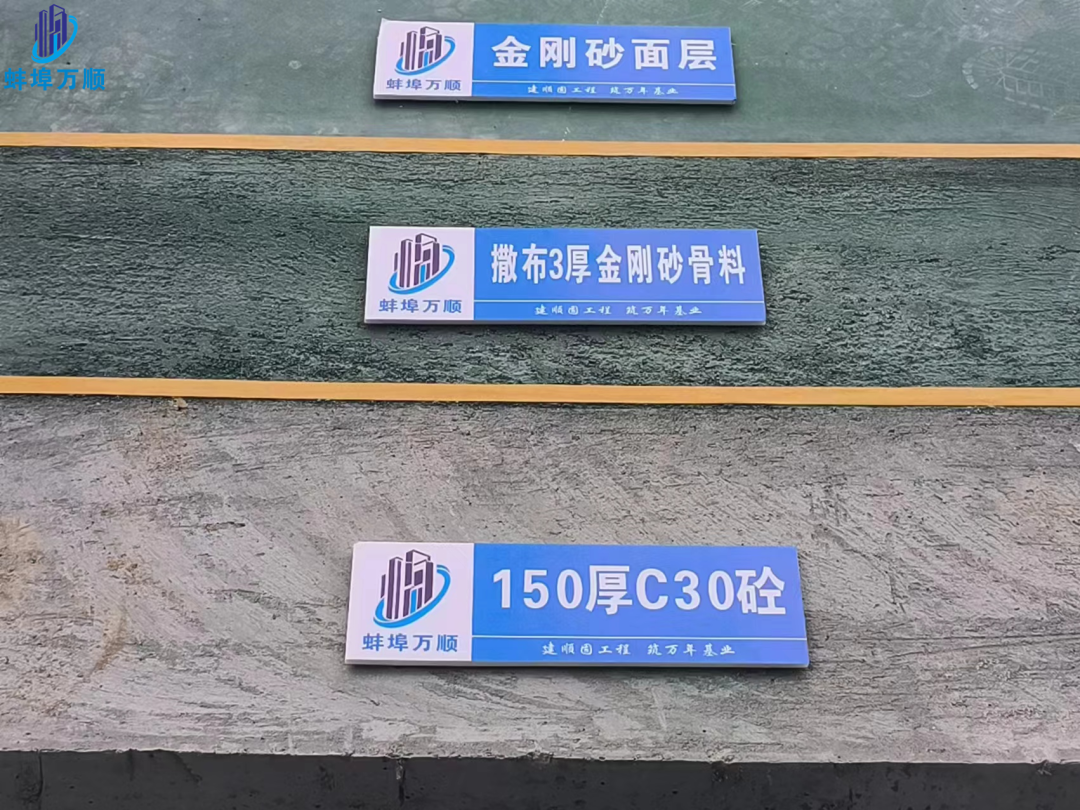

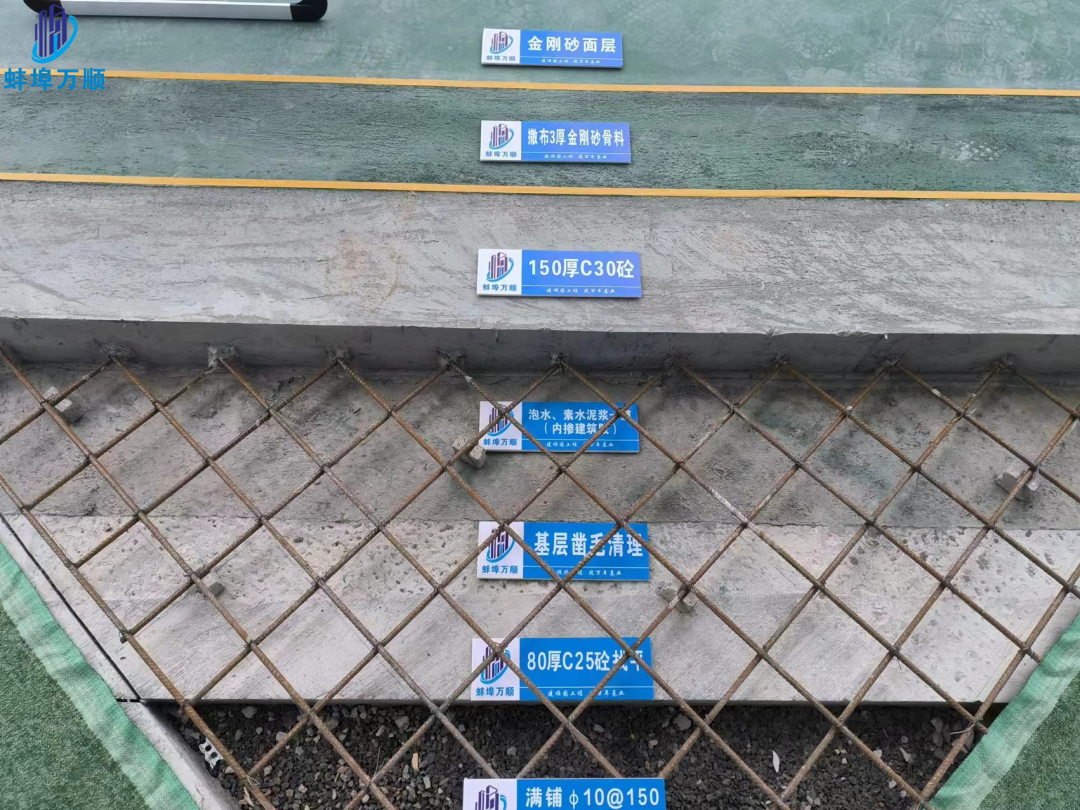

控制要点：素土回填夯实，密实度≥0.93，铺设200厚集配碎石垫层分层压实；浇筑80厚C25砼进行找平；地面凿毛清理、泡水扫浆（内掺建筑胶）；满铺φ10@150双向钢筋网片，浇筑150厚C30砼；地面平整度控制在4mm内；撒布3厚金刚砂骨料、磨光机收面。

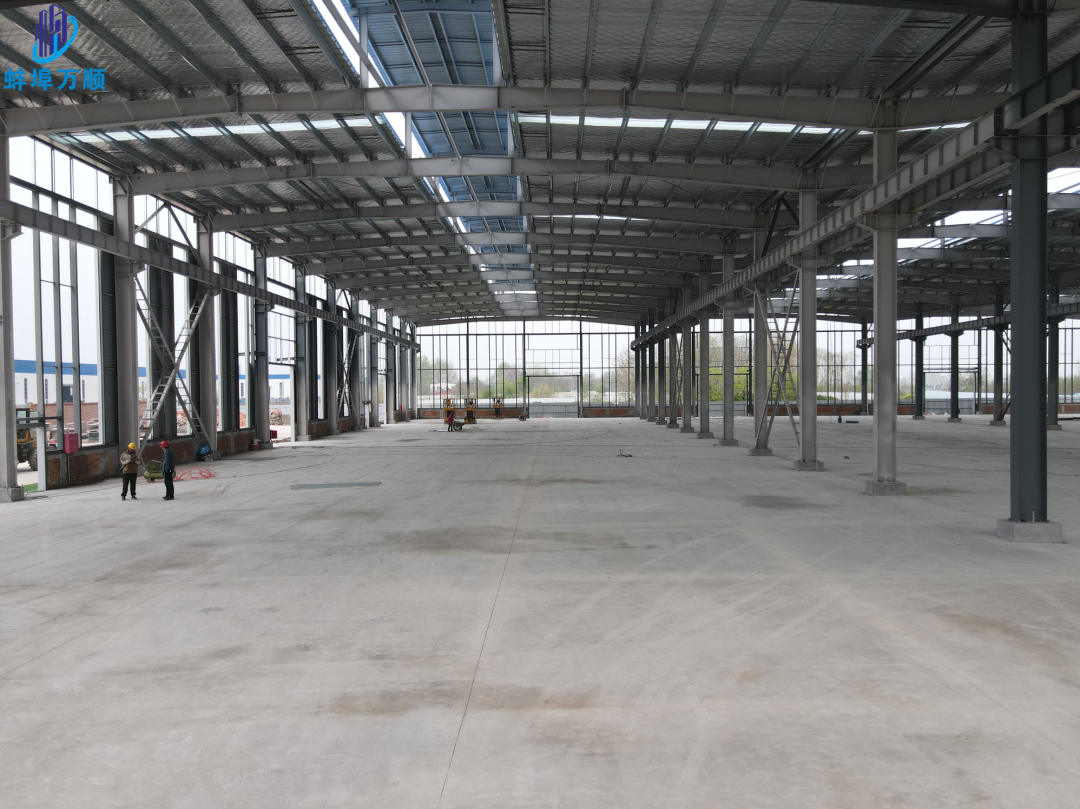

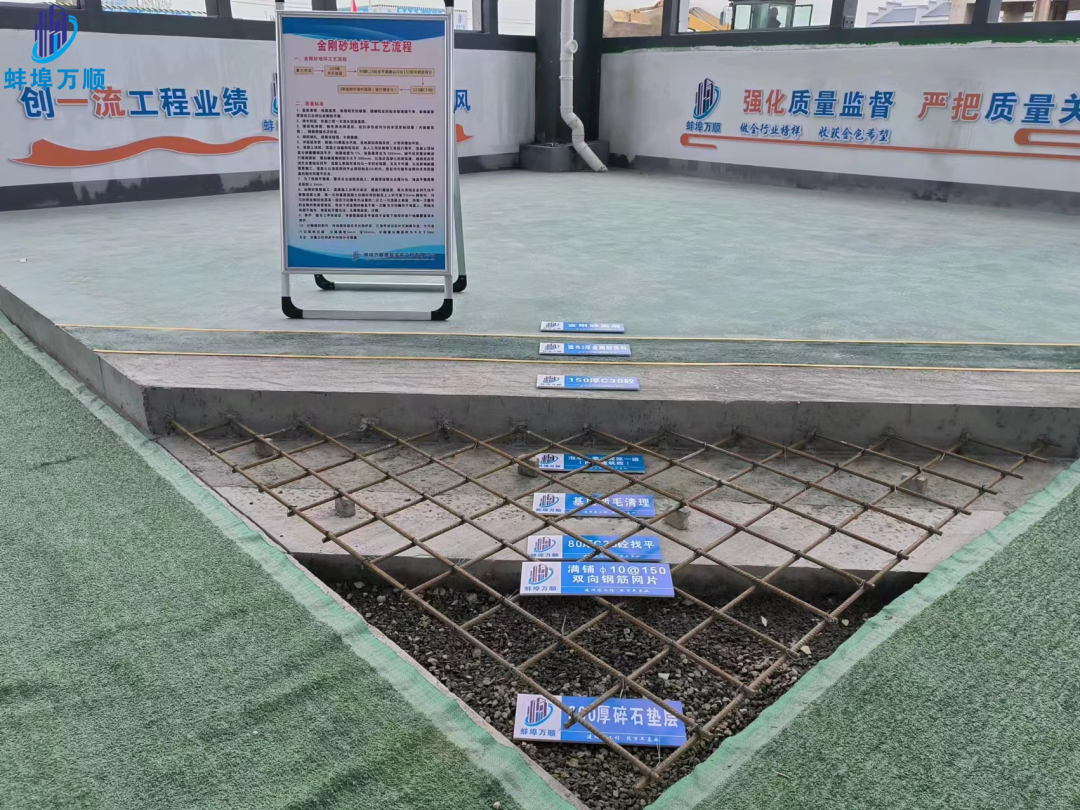

金刚砂地坪做法

控制要点：各钢结构连接构件进行前期设计深化，机器精确加工、气保焊焊接、焊缝饱满均匀、纹路顺直；连接喷涂防锈油漆、各连接件连接安装完成后分遍喷涂防火涂料。

钢结构内部框架

钢结构外立面

防雷扁铁

钢结构连接构件

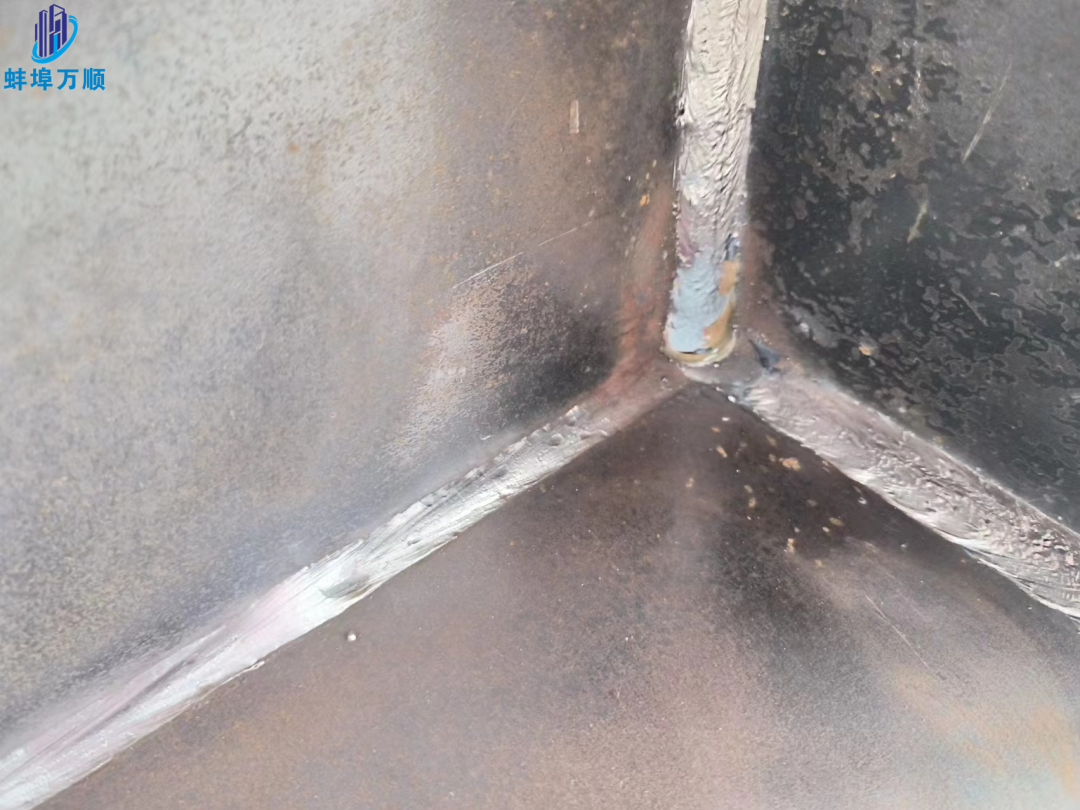

钢结构焊接成型效果

钢结构焊接成型效果

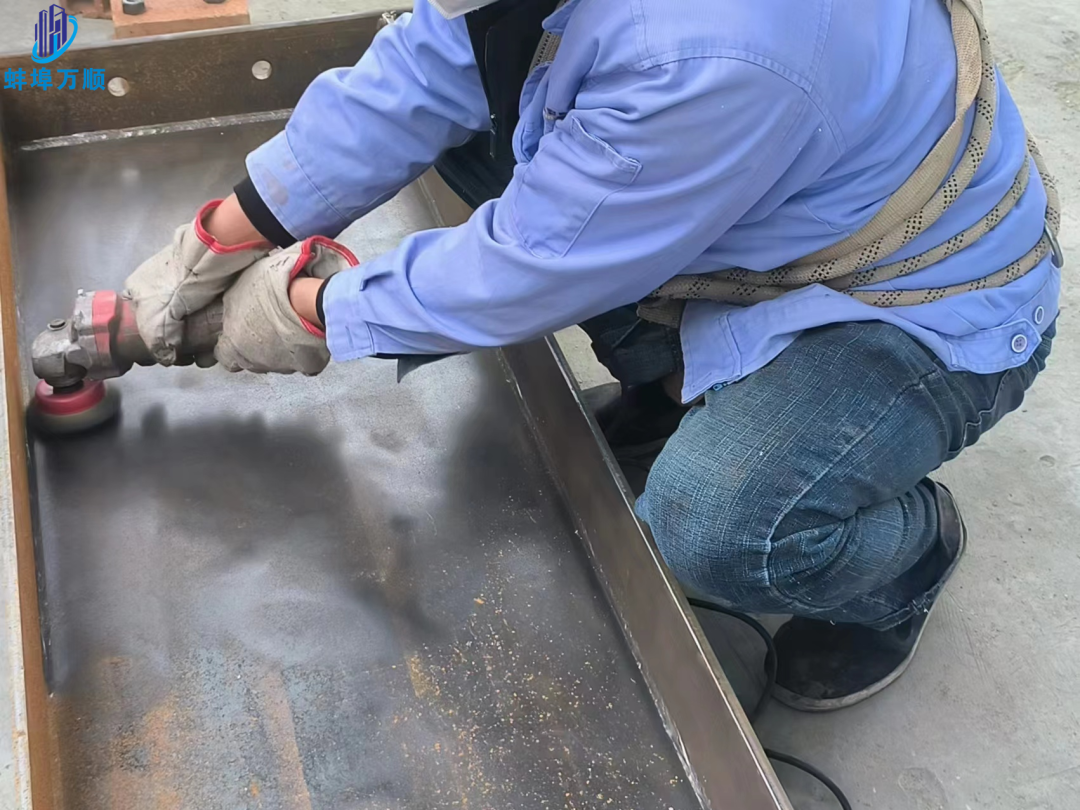

砂轮打磨

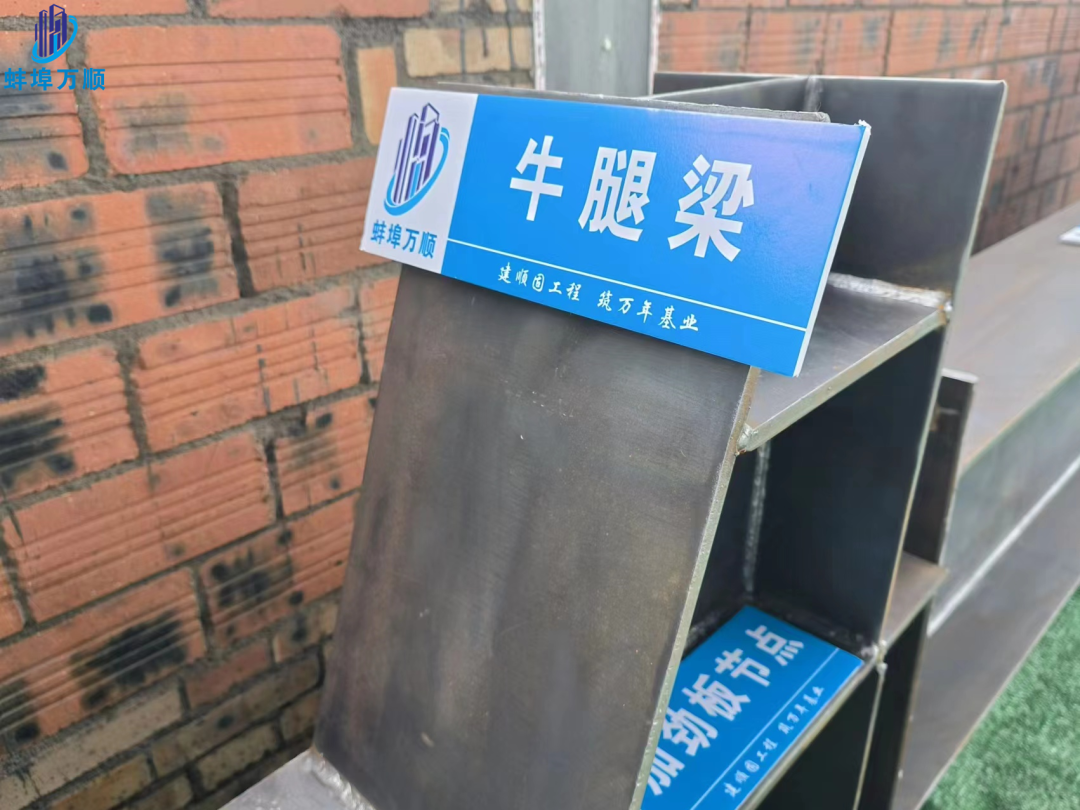

牛腿梁

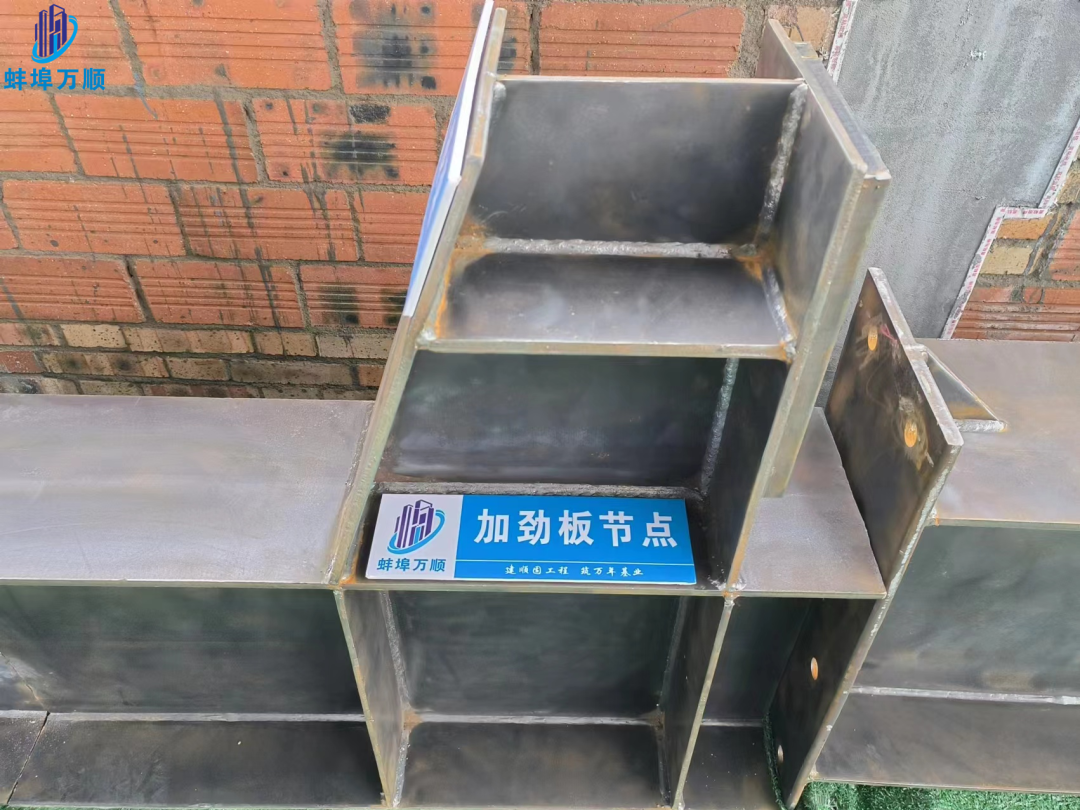

加劲板节点

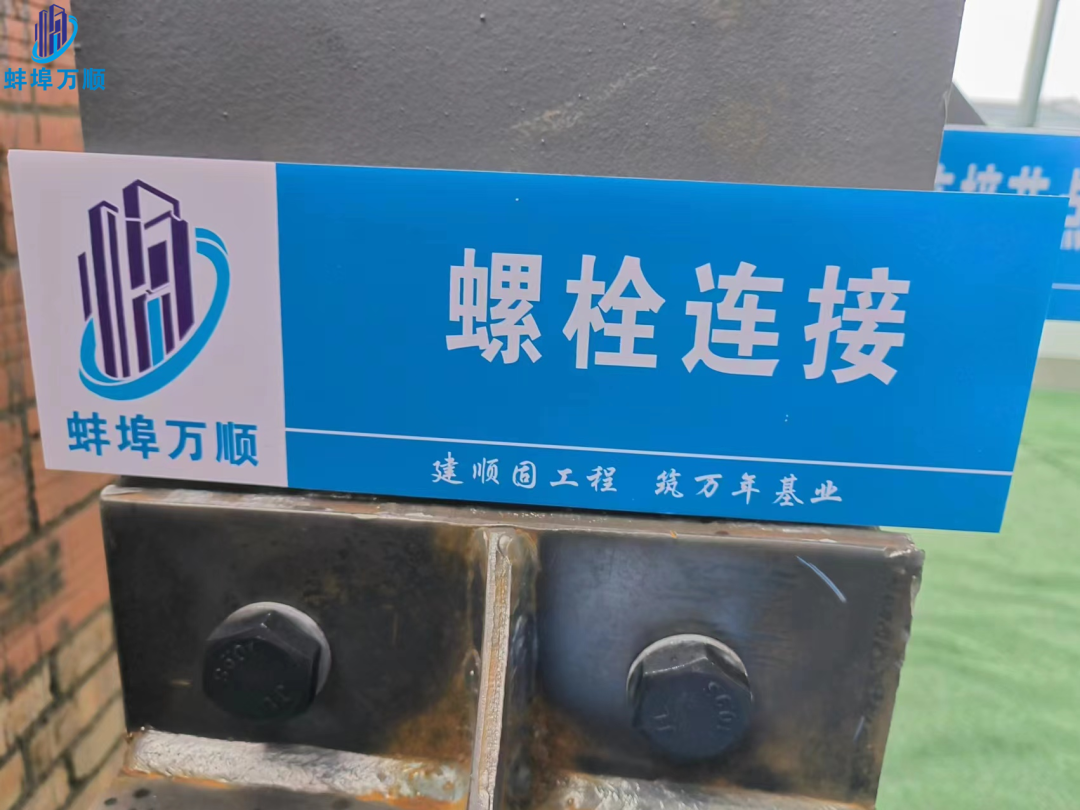

高强螺栓连接

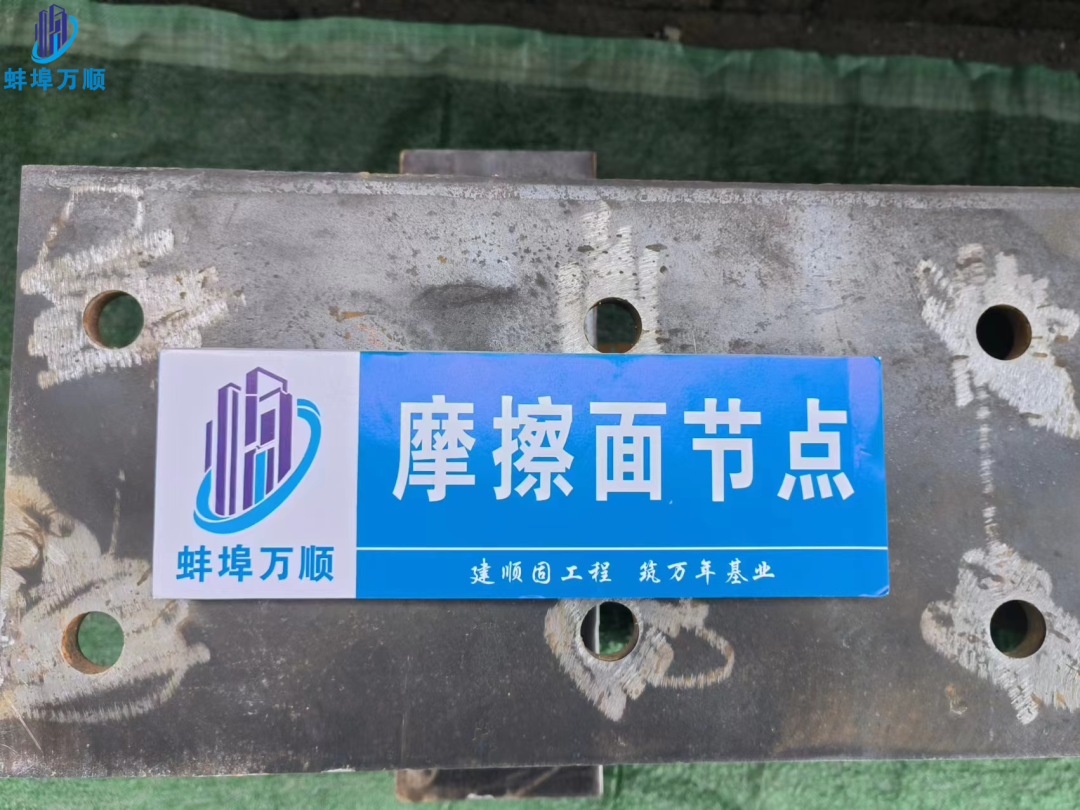

摩擦面节点

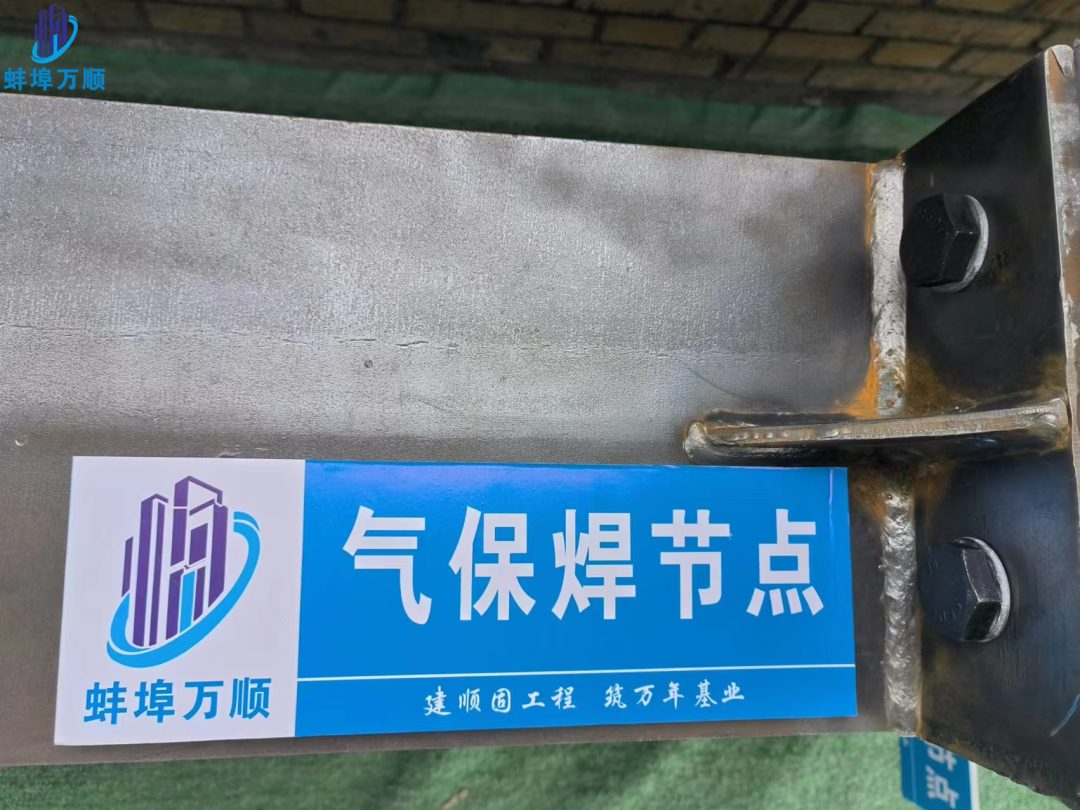

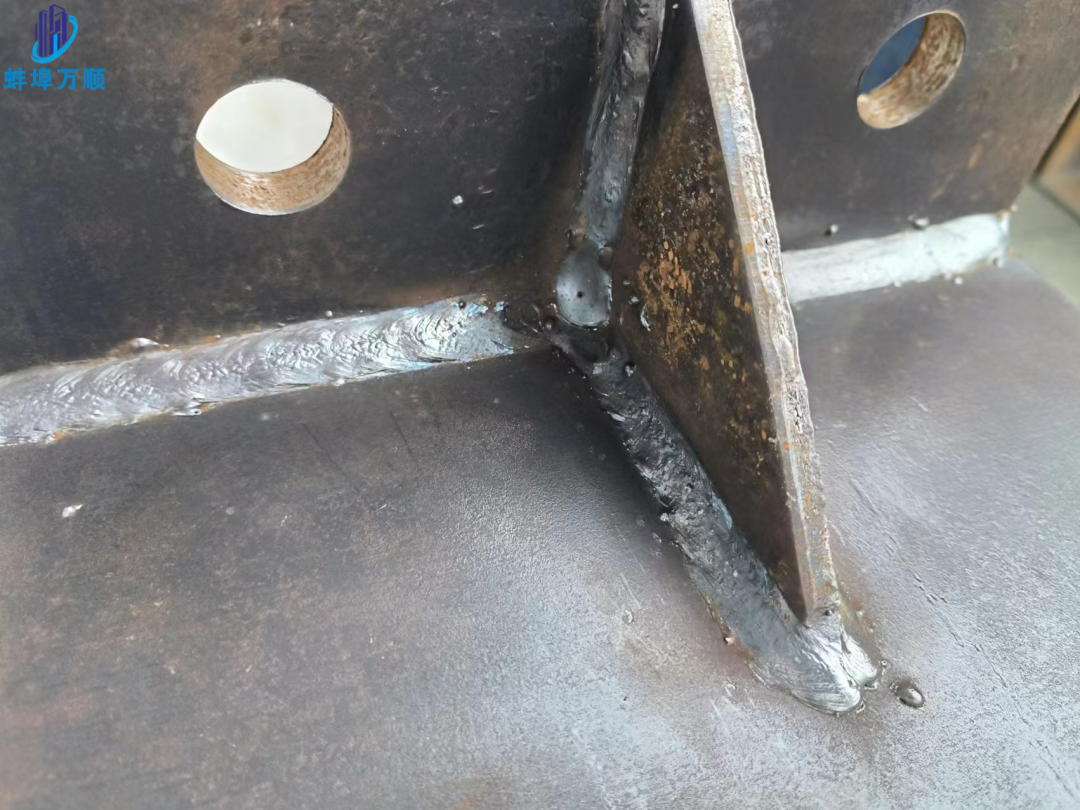

气保焊节点

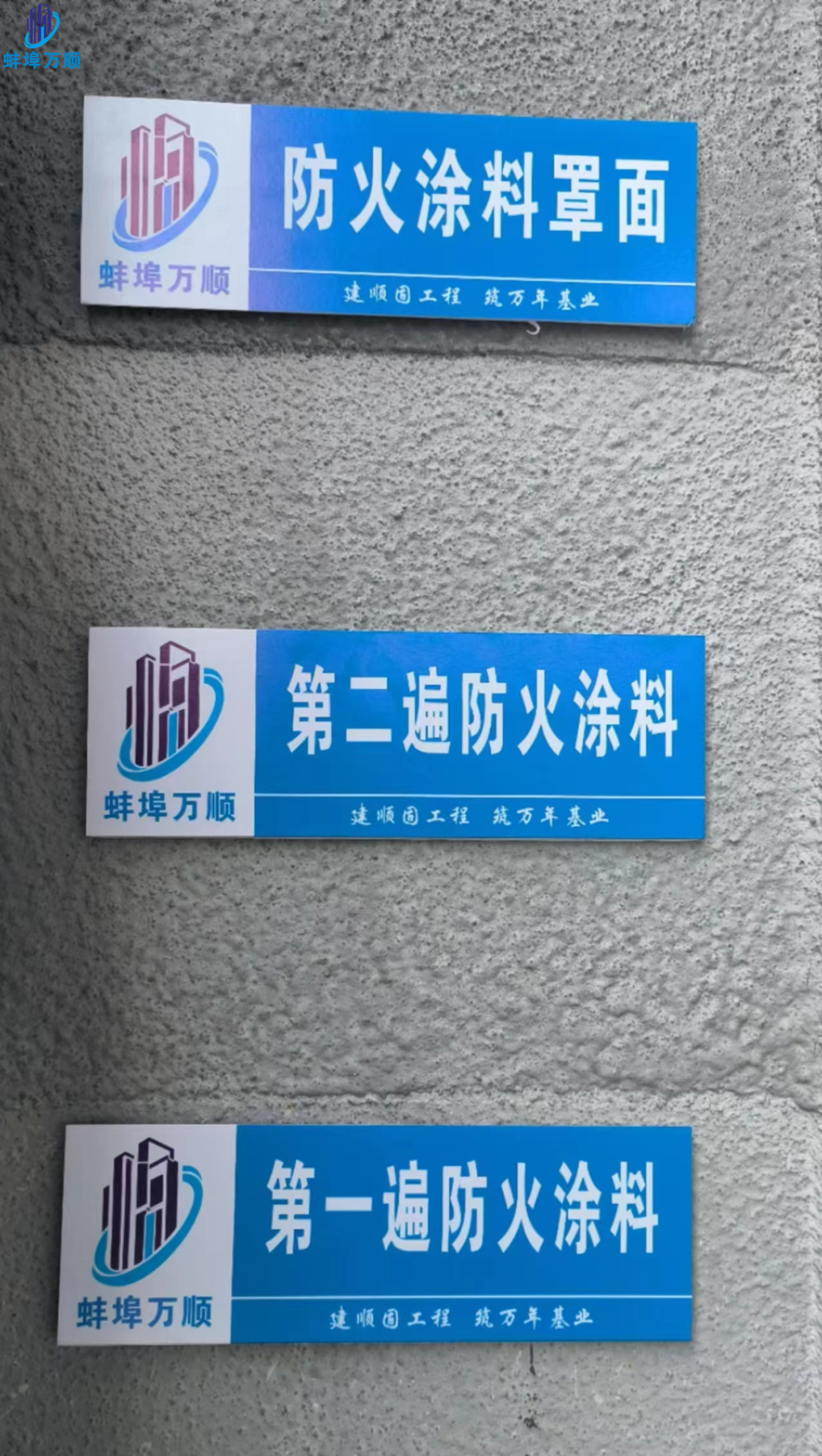

4厚防火涂料

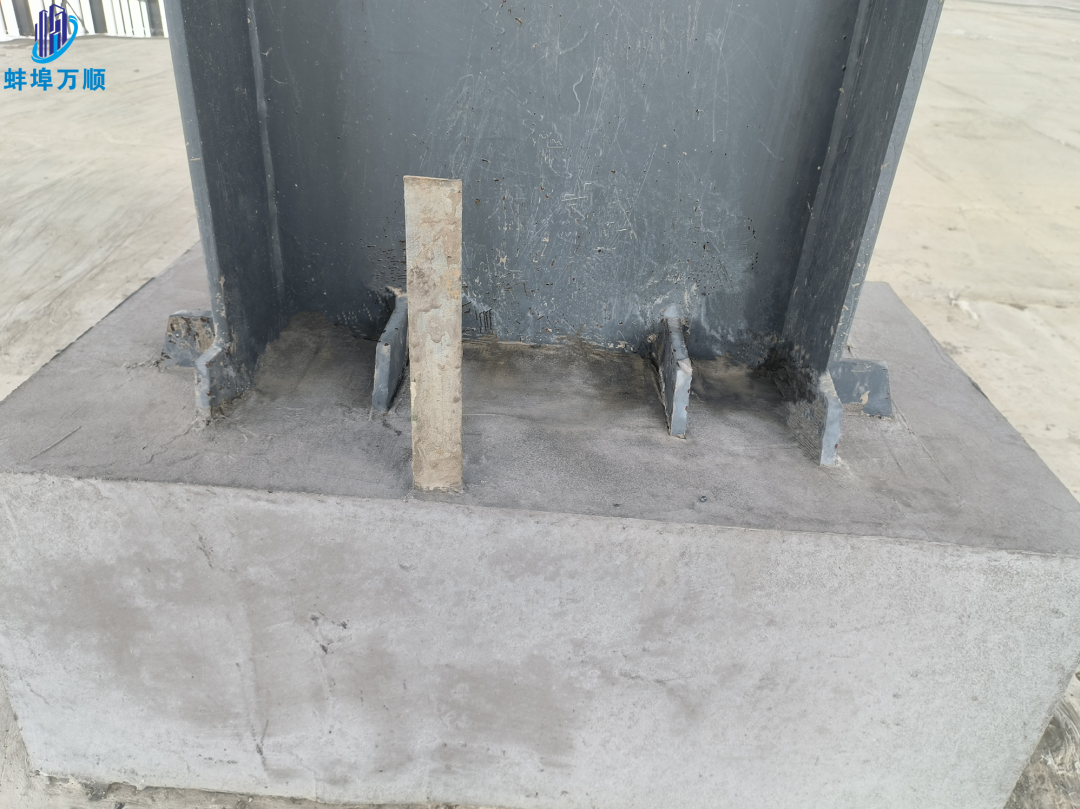

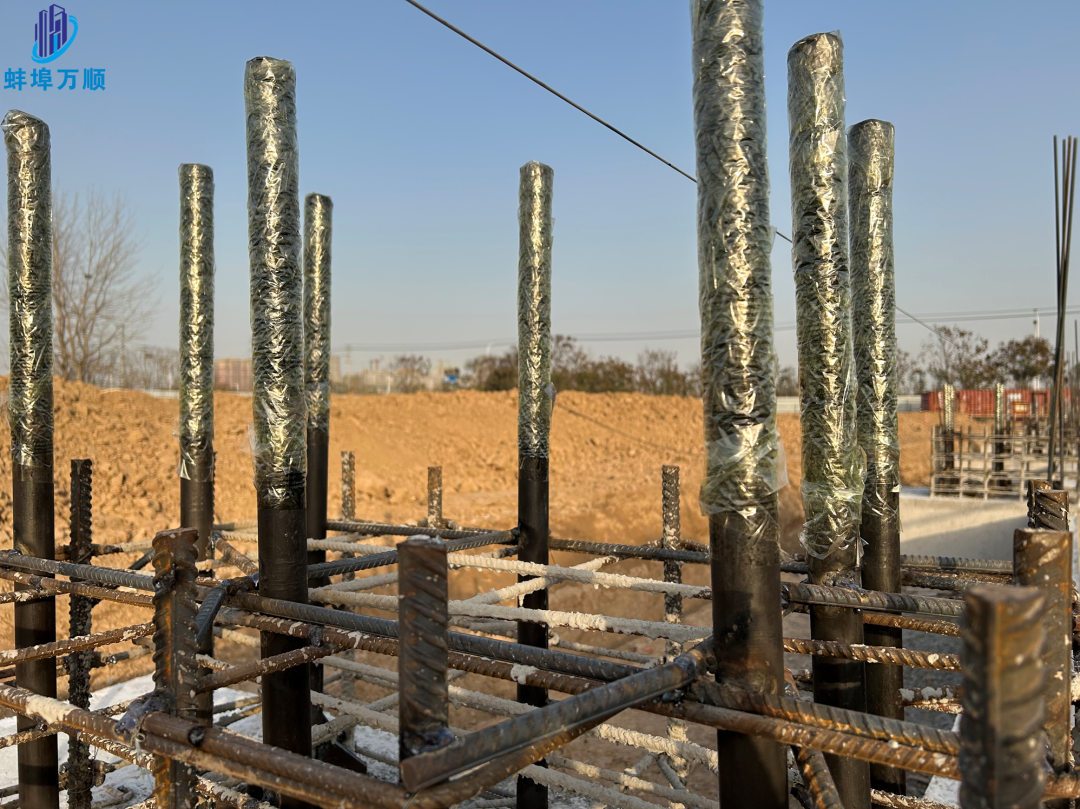

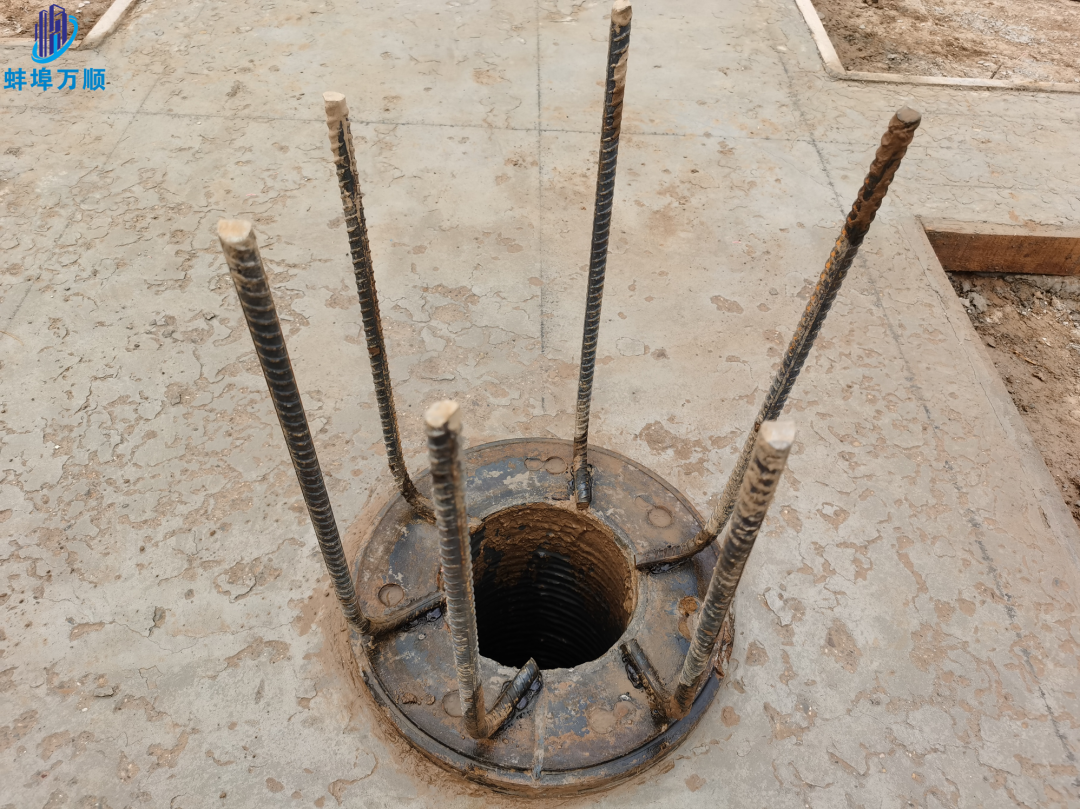

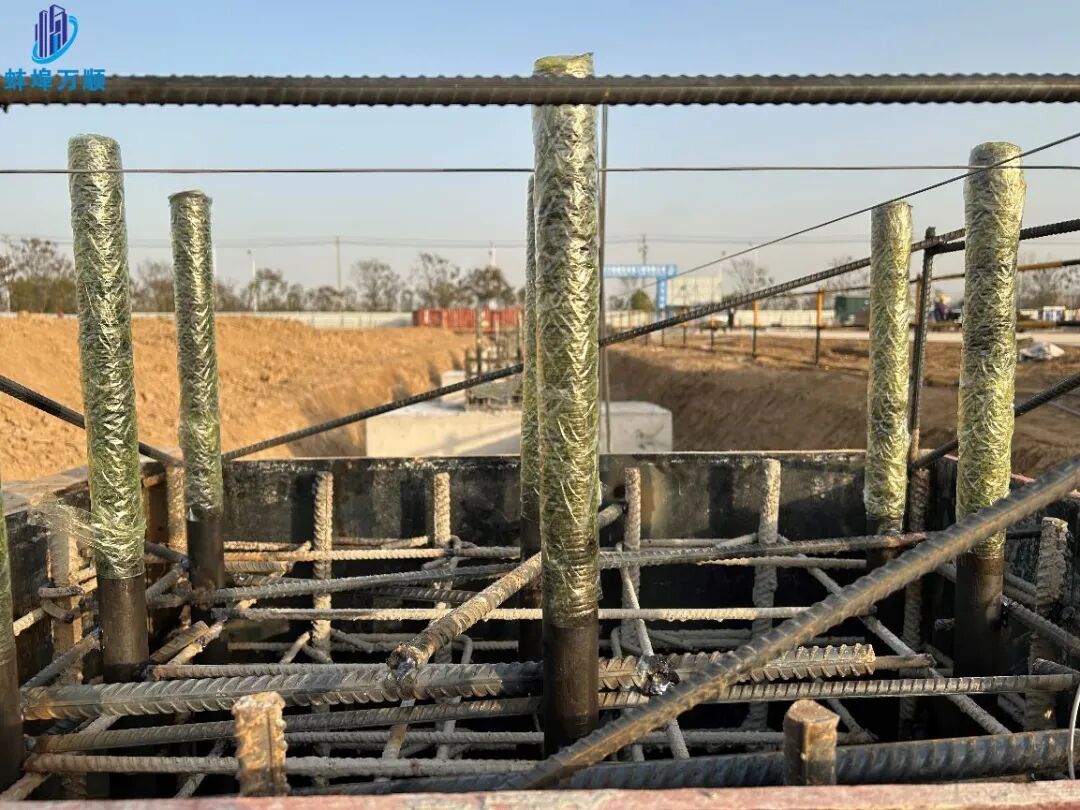

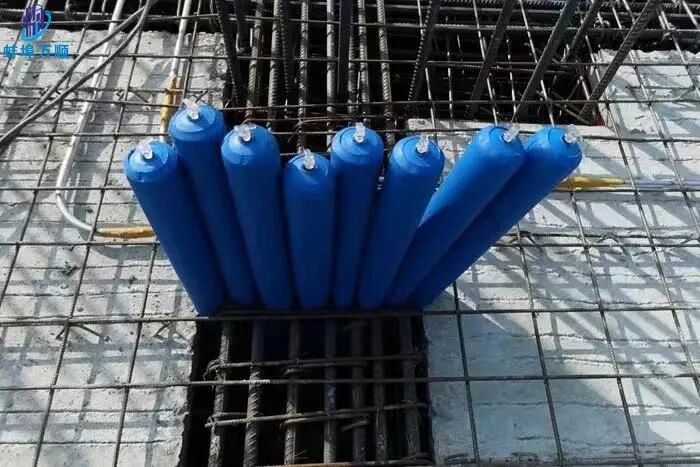

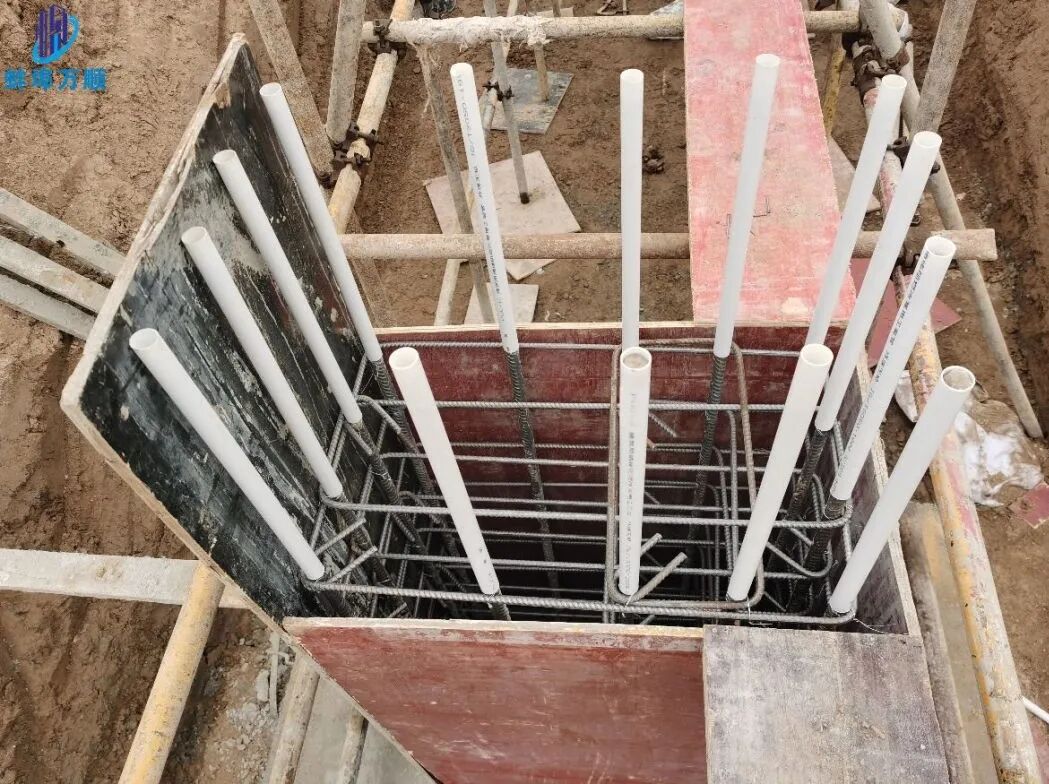

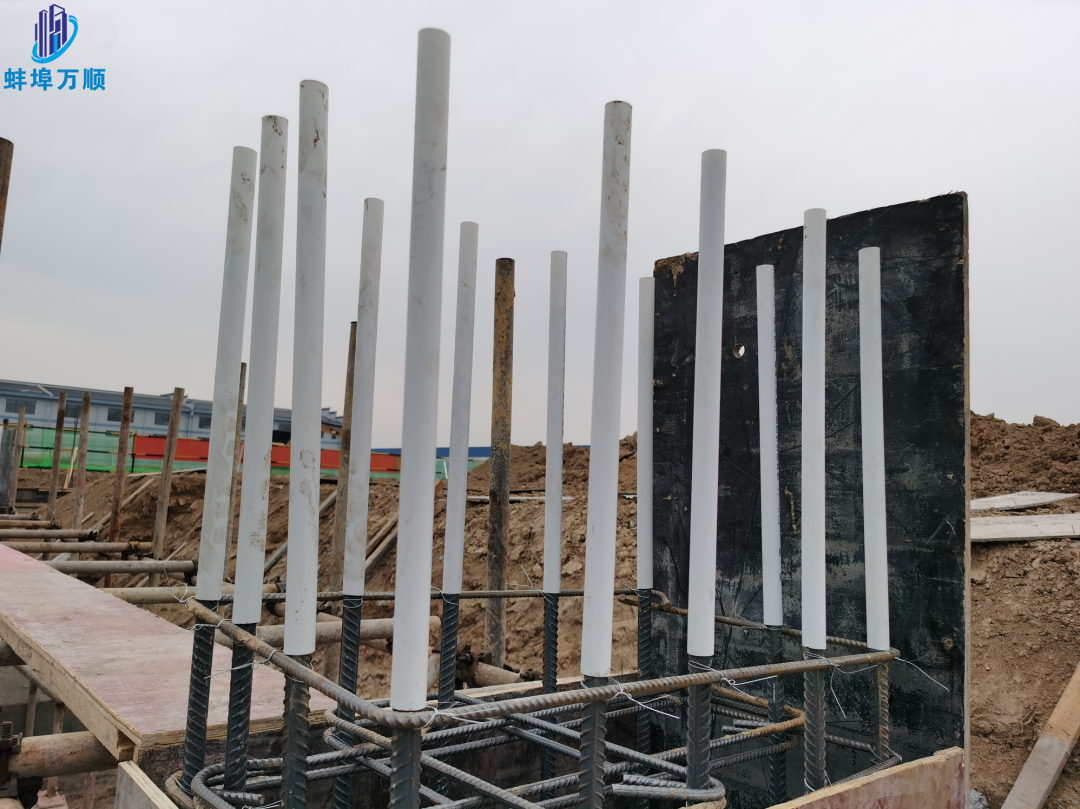

控制要点：短柱钢筋浇筑之前使用PVC套管保护；钢结构预埋螺栓进行覆膜保护。

施工现场作业区、办公区、生活区三区分离，并采取相应的隔离措施。办公周围种植花草树木、创建一个良好的办公、施工和休息的环境。施工现场设置了环境检测系统，现场噪音、粉尘、温度、风速等进行实时监控。现场采用集水井将雨水收集，用砖砌沟槽集中至雨水收集井，用于绿化灌溉、现场降尘、冲洗、砼养护用水。现场照明采用太阳能照明系统。现场利用废材制作花坛和垃圾桶，充分体现我们项目节材、节能和节水的意识。

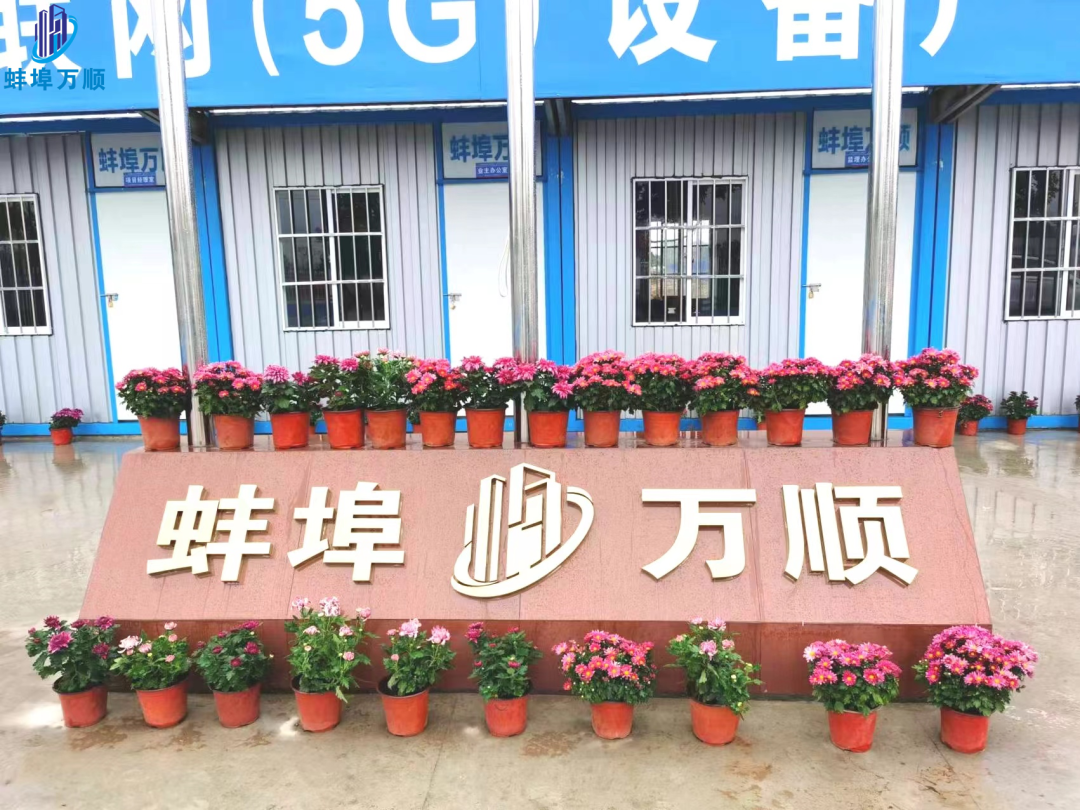

项目部大门

项目部旗台

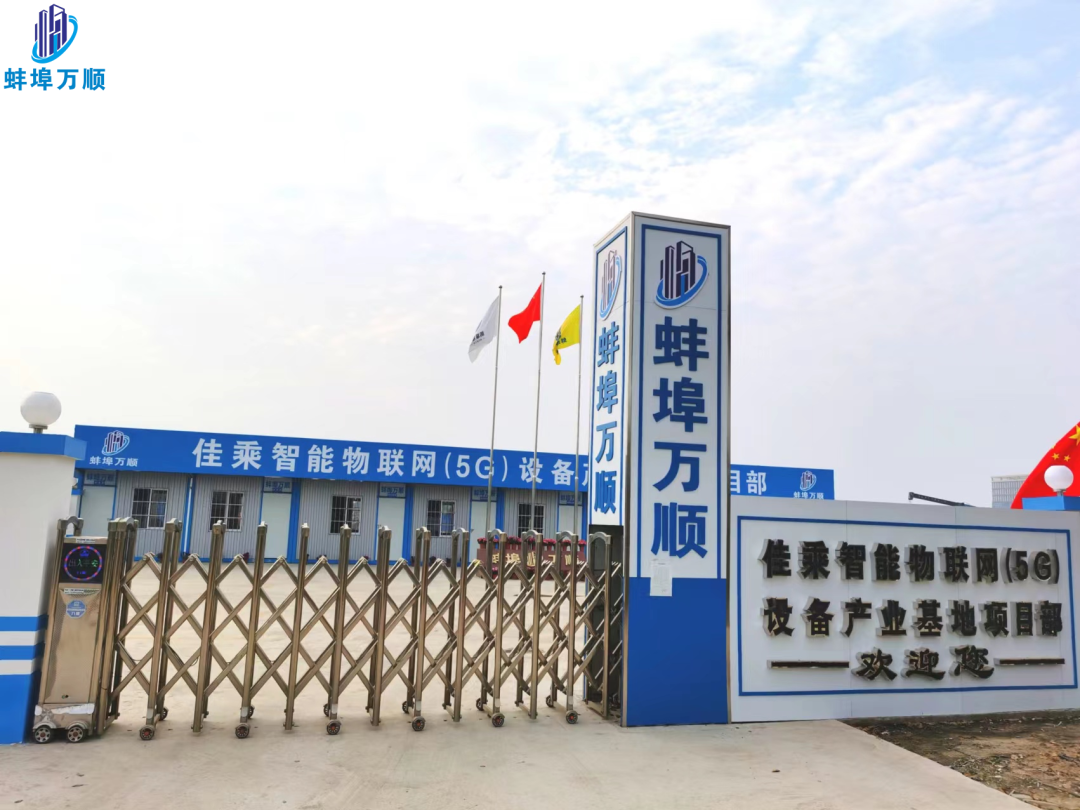

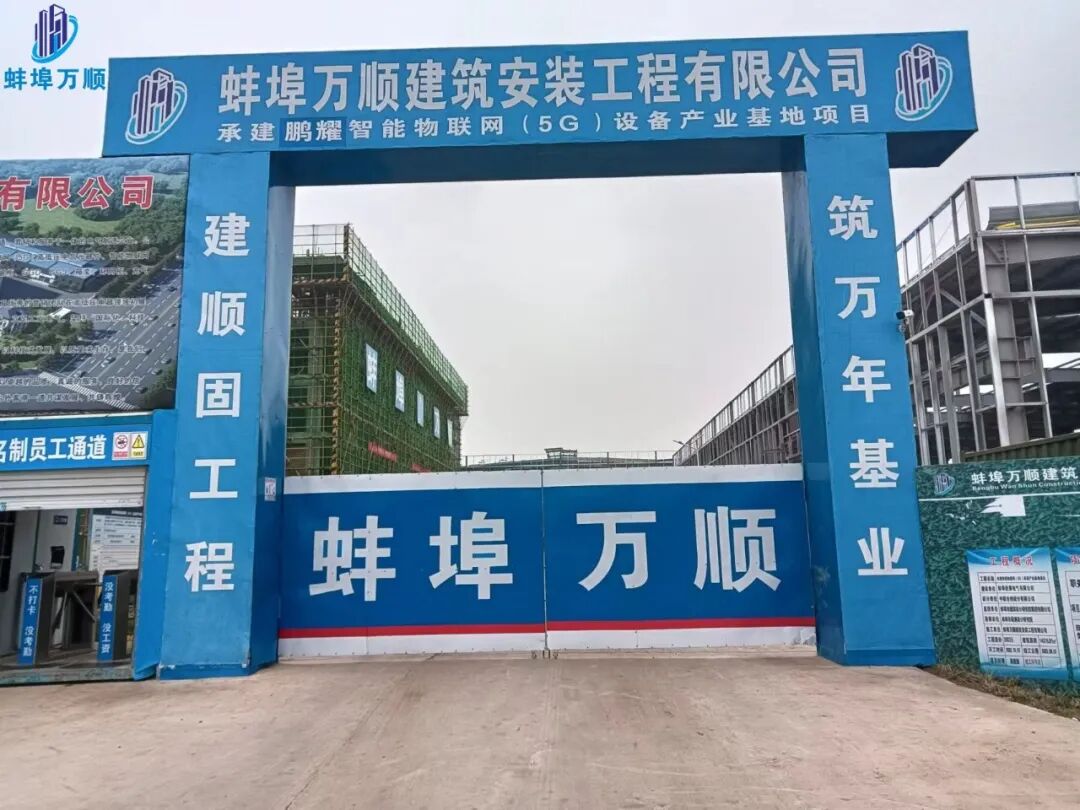

工地大门

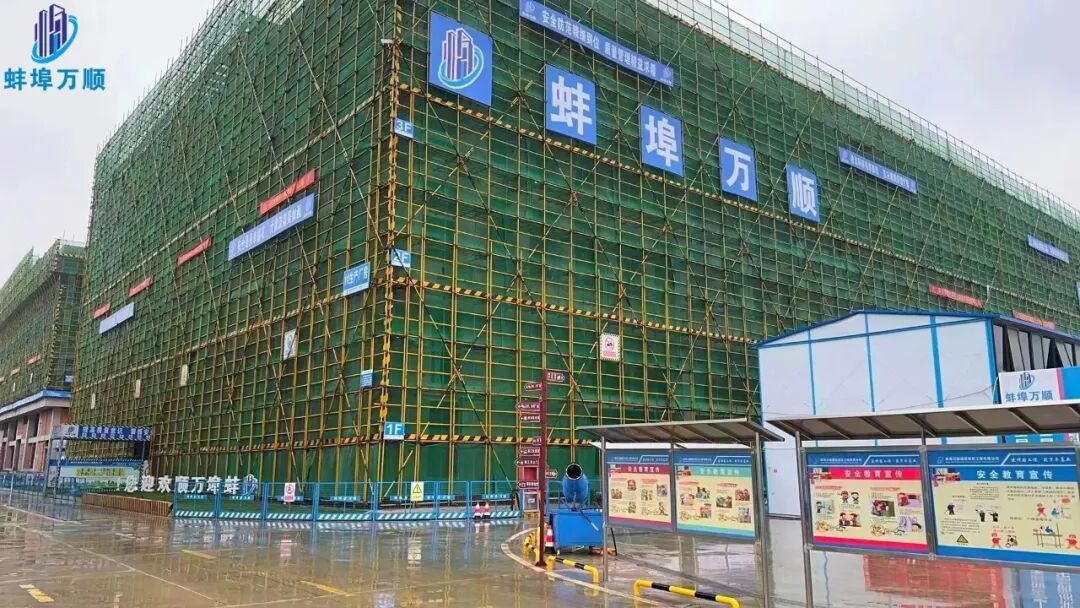

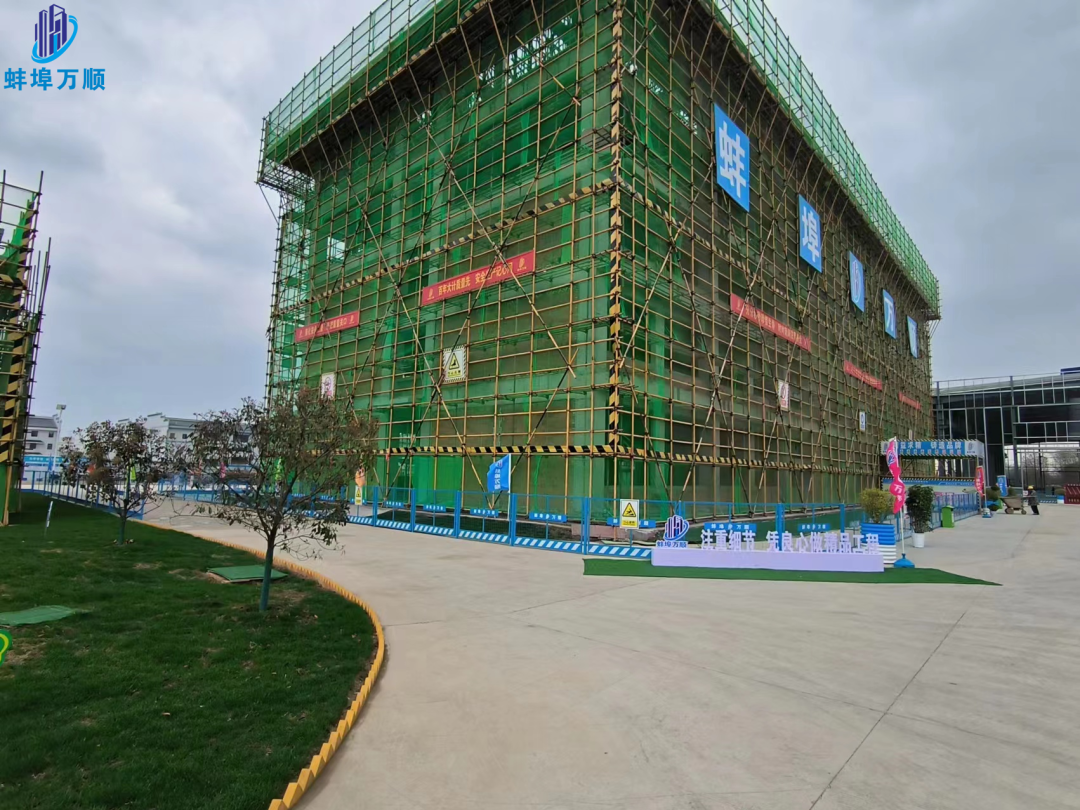

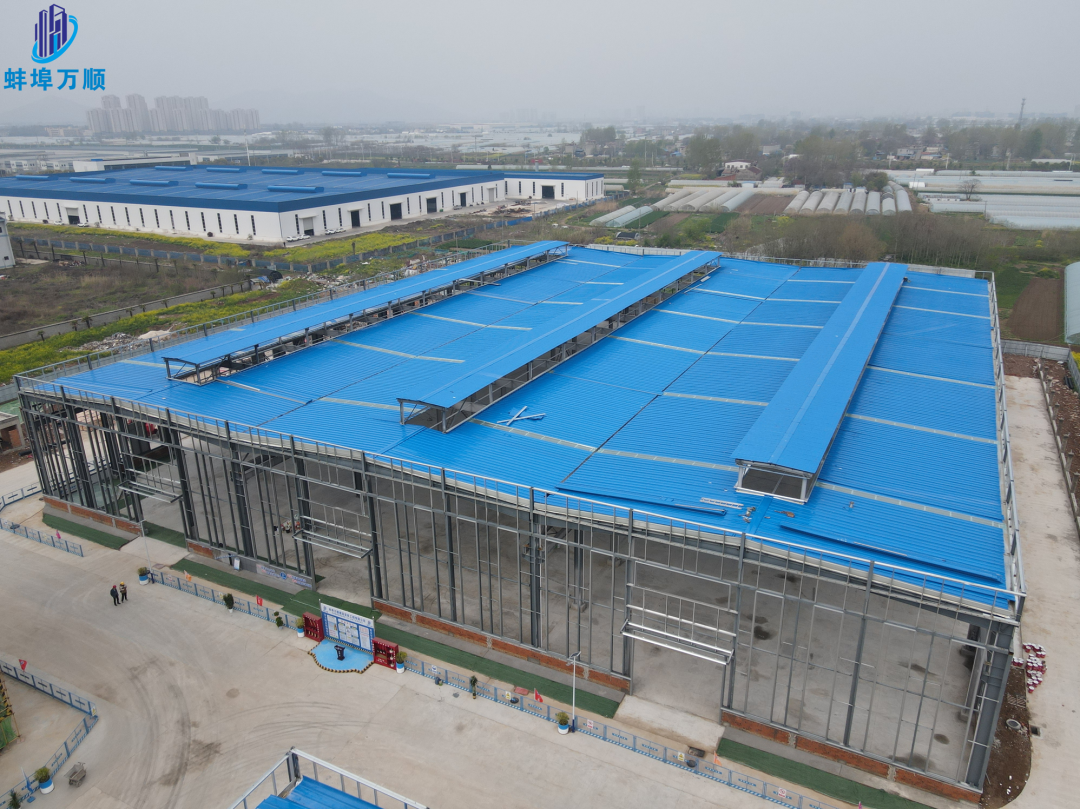

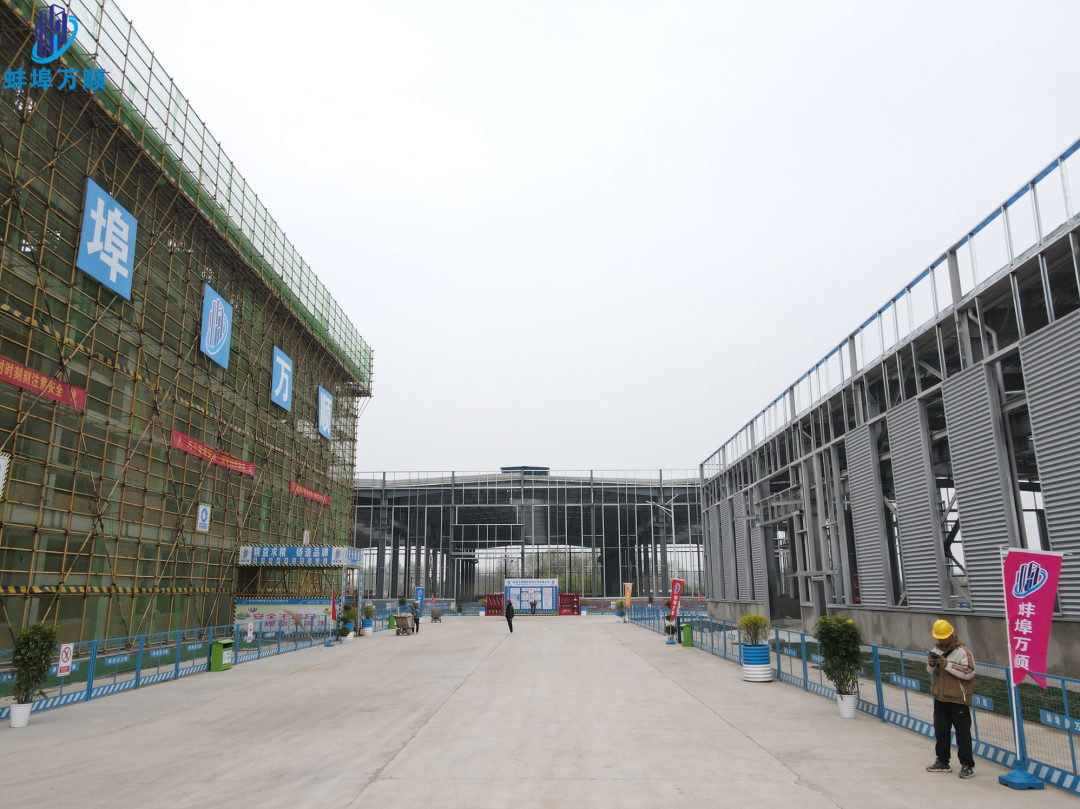

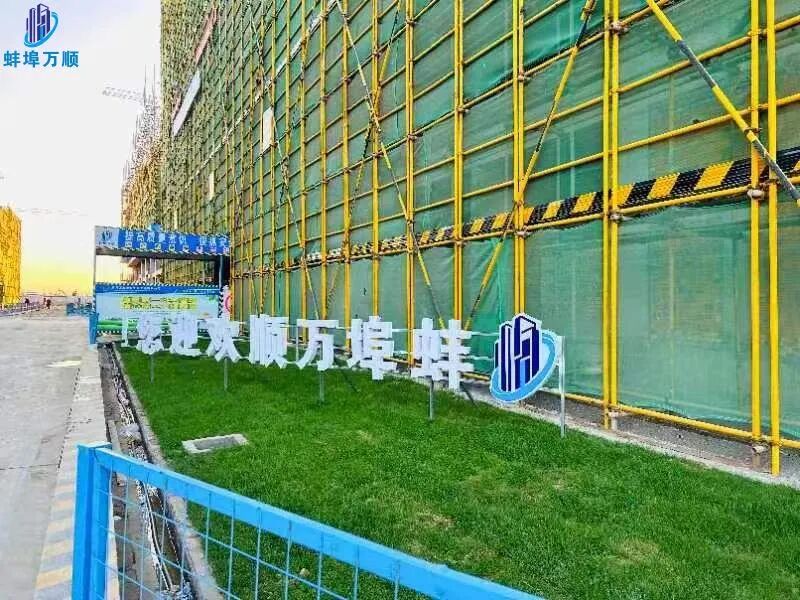

厂房外立面形象

现场道路硬化

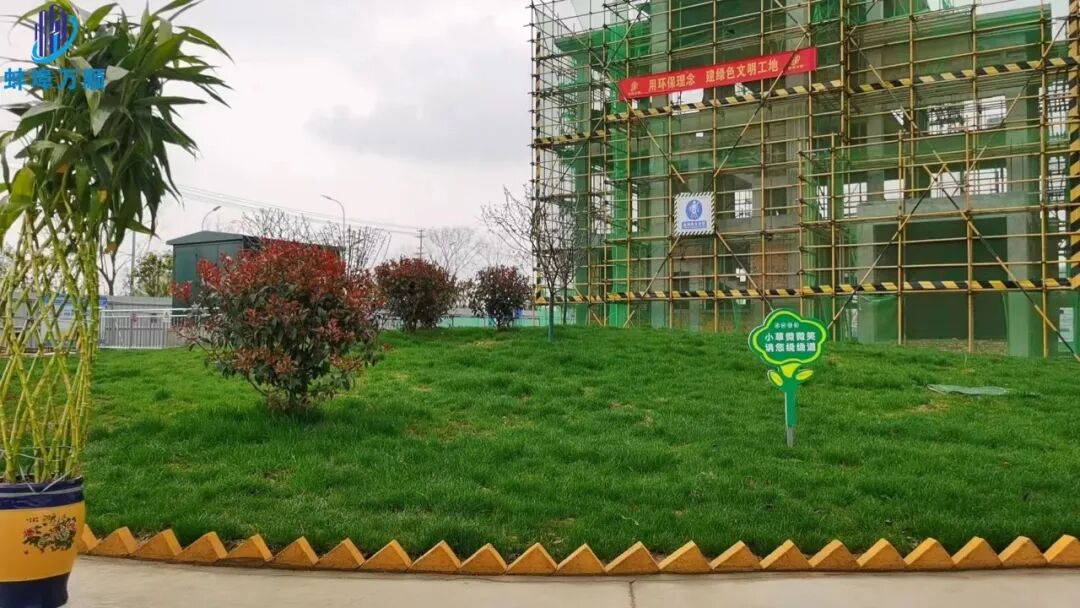

裸土种植绿化

通道口、楼梯口、电梯井口、预留洞口、基坑临边、楼层屋面临边、施工电梯临边等“四口五临边”位置设置标准化安全防护，防护棚为整体全钢拼装，防护栏杆采用钢管式或定型化，安装便捷、实用美观。

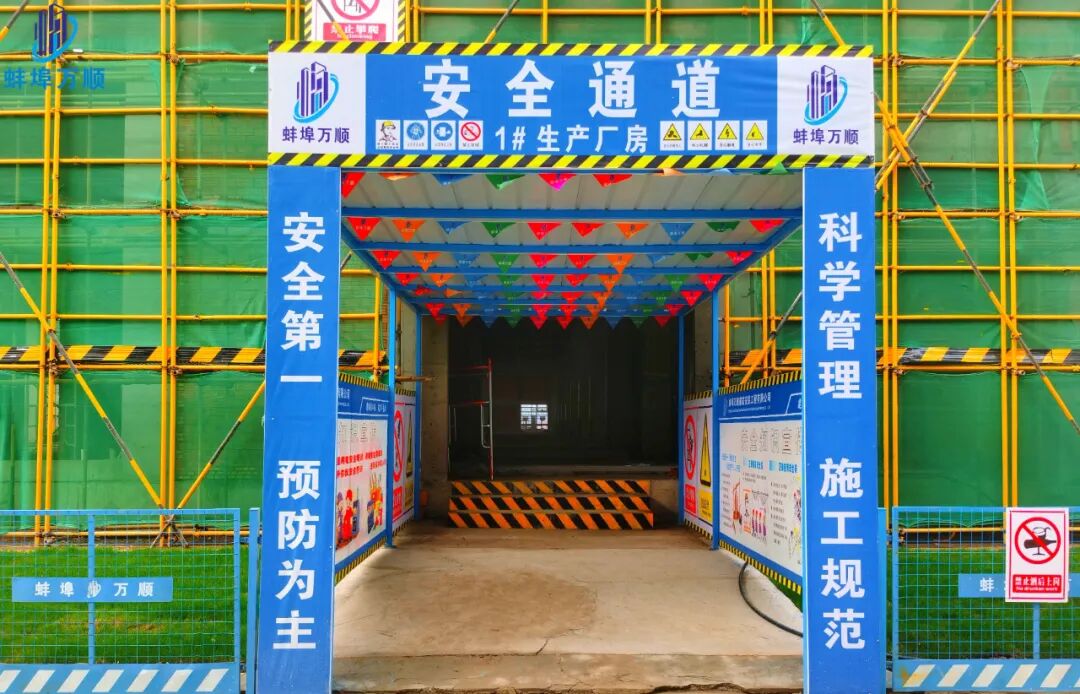

建筑出入通道口防护

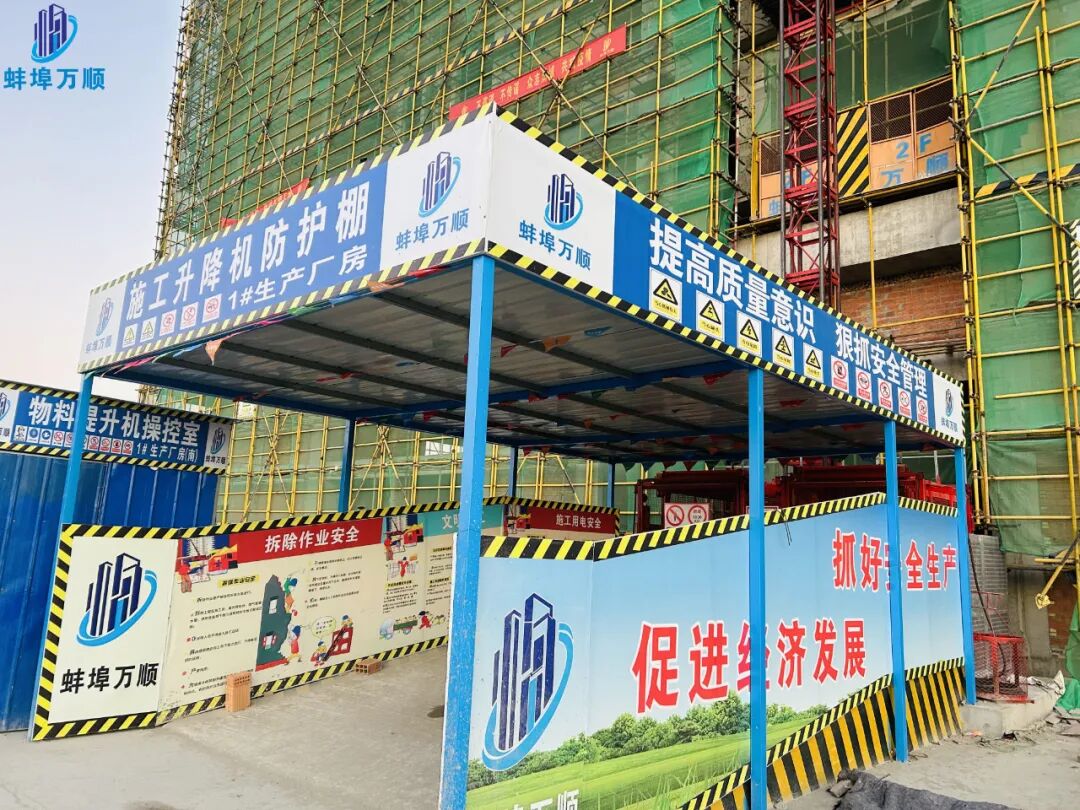

施工电梯出入通道口防护

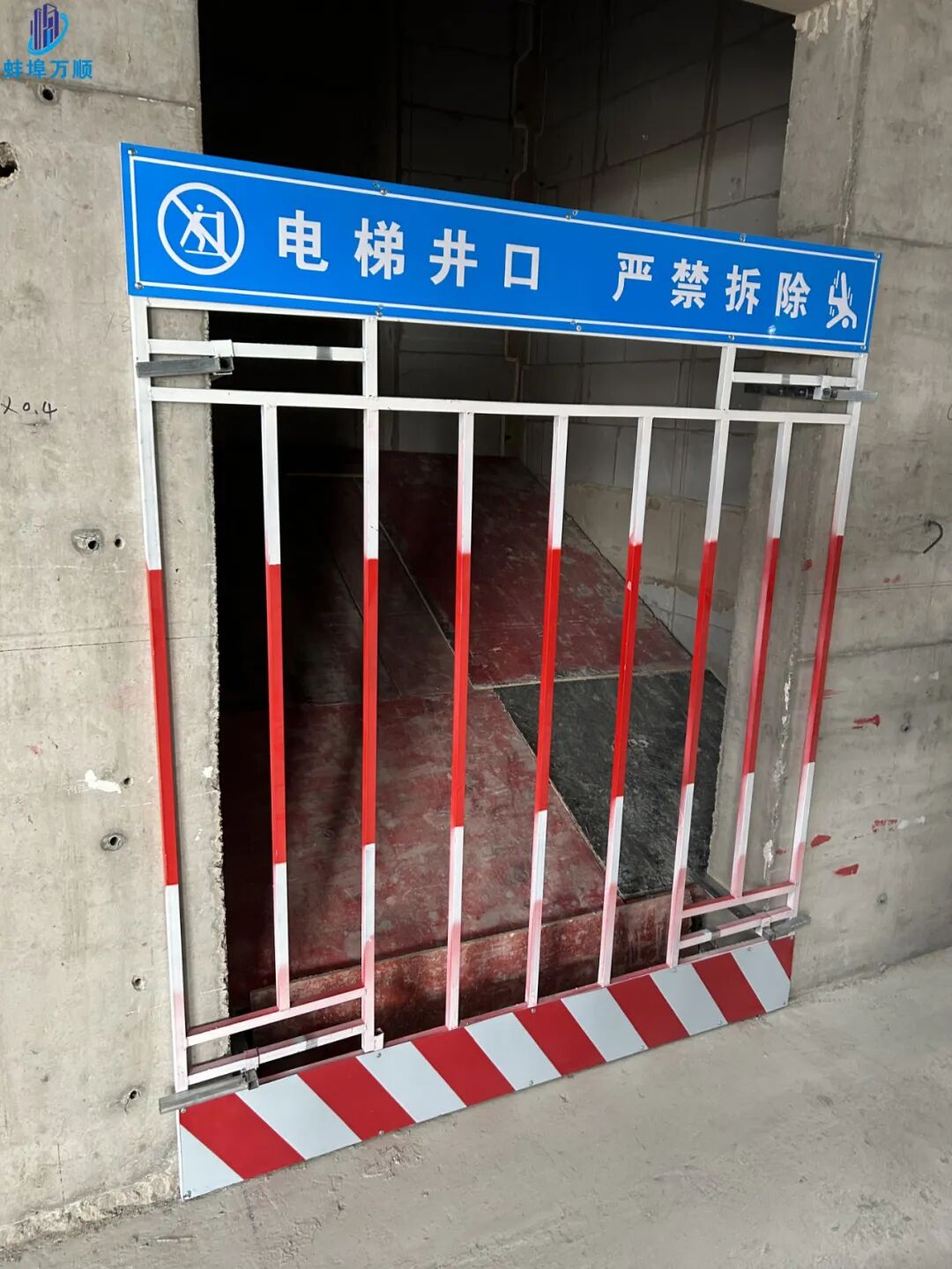

电梯口防护

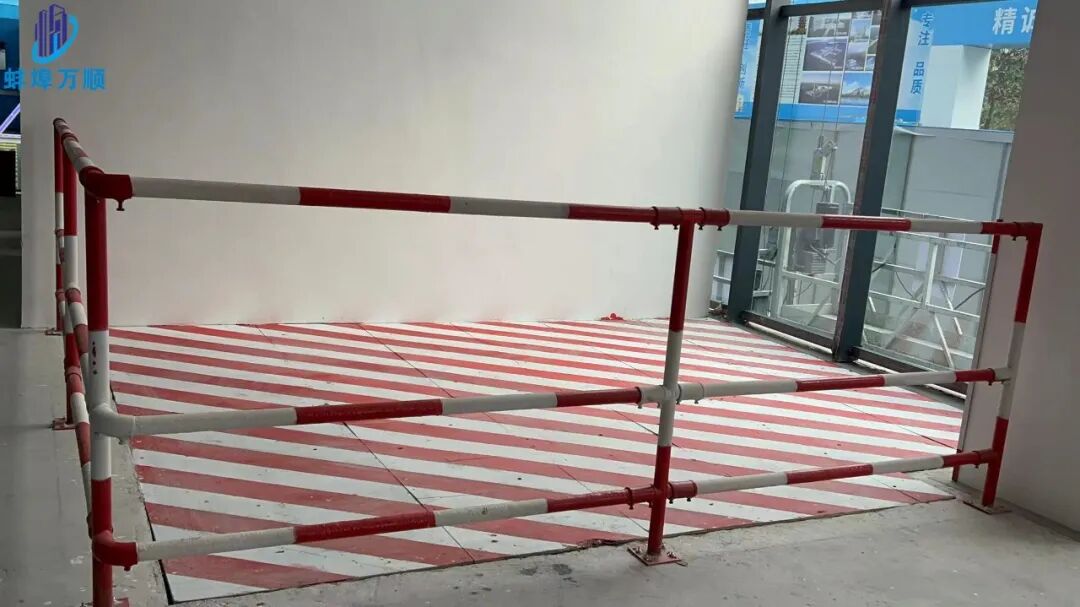

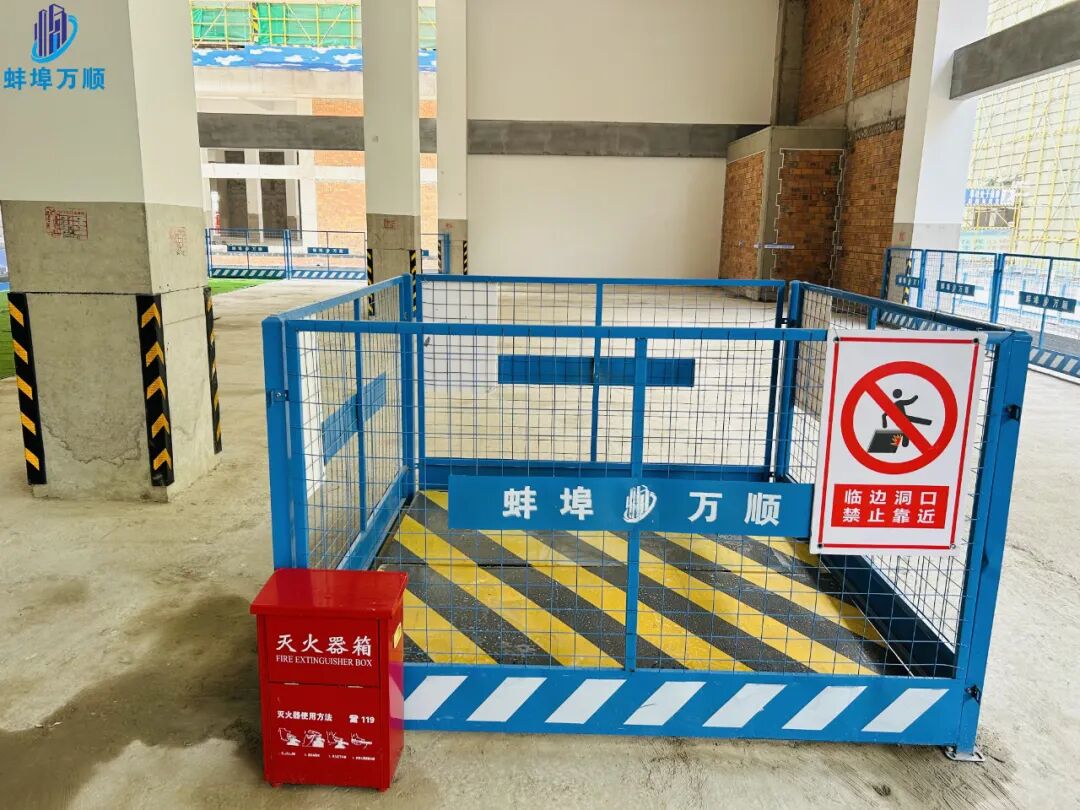

预留洞口定型式防护

预留洞口钢管式防护

临边防护

充分落实四节一环保，高度体现节能创效的理念。施工现场设置：混凝土道路硬化，利用废旧材料制作环保型垃圾桶，环保型花盆等；设置茶水吸烟休息室及消防器材室；各类设施防护设置定型化防护栏杆或防护棚；裸土进行绿化种植、扬尘网覆盖；安装太阳能路灯；设置雨水收集池、配备冲洗设备。

绿色施工现场

混凝土道路硬化

现场绿植草坪

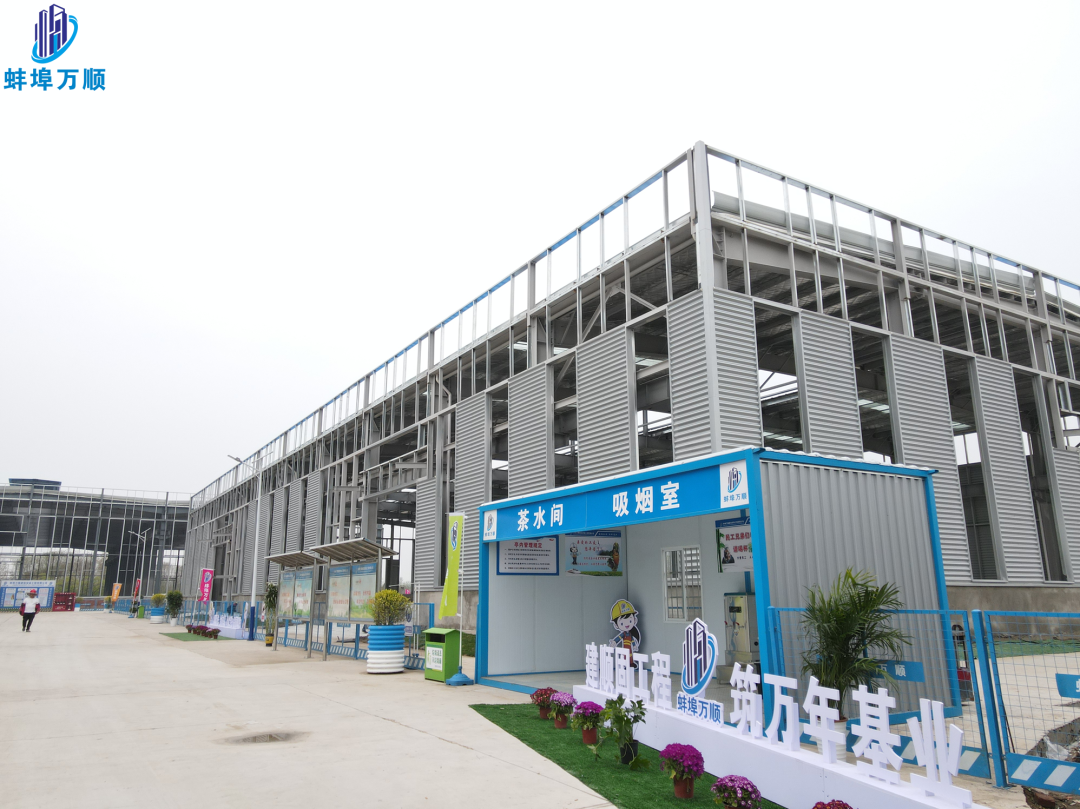

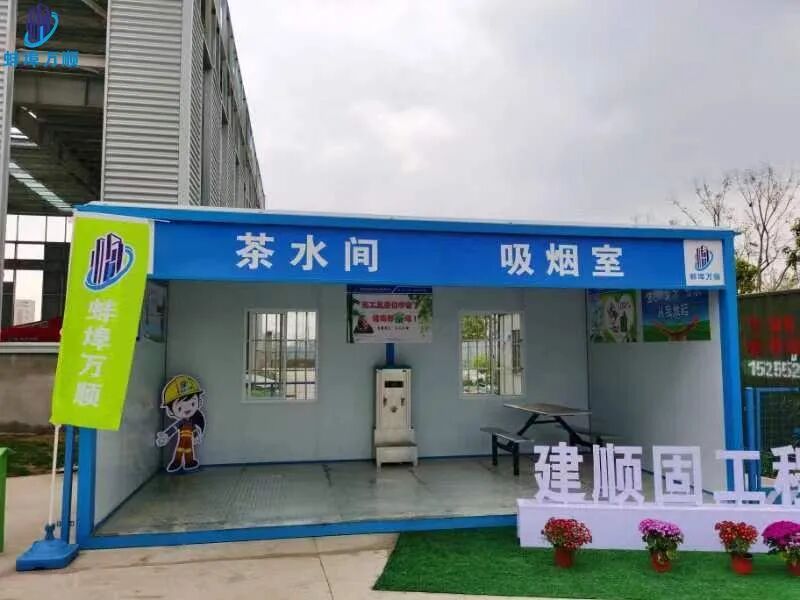

工人休息茶水间

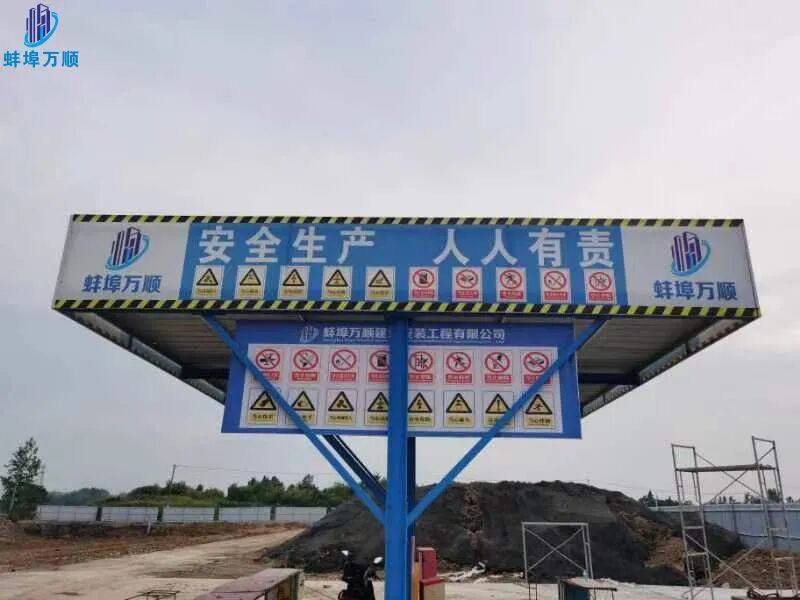

班前讲评台

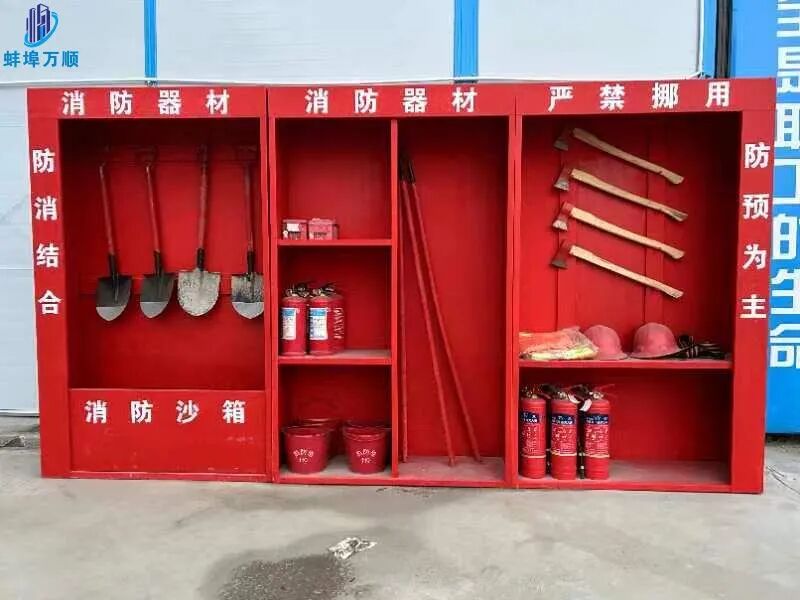

消防器材柜

材料加工棚

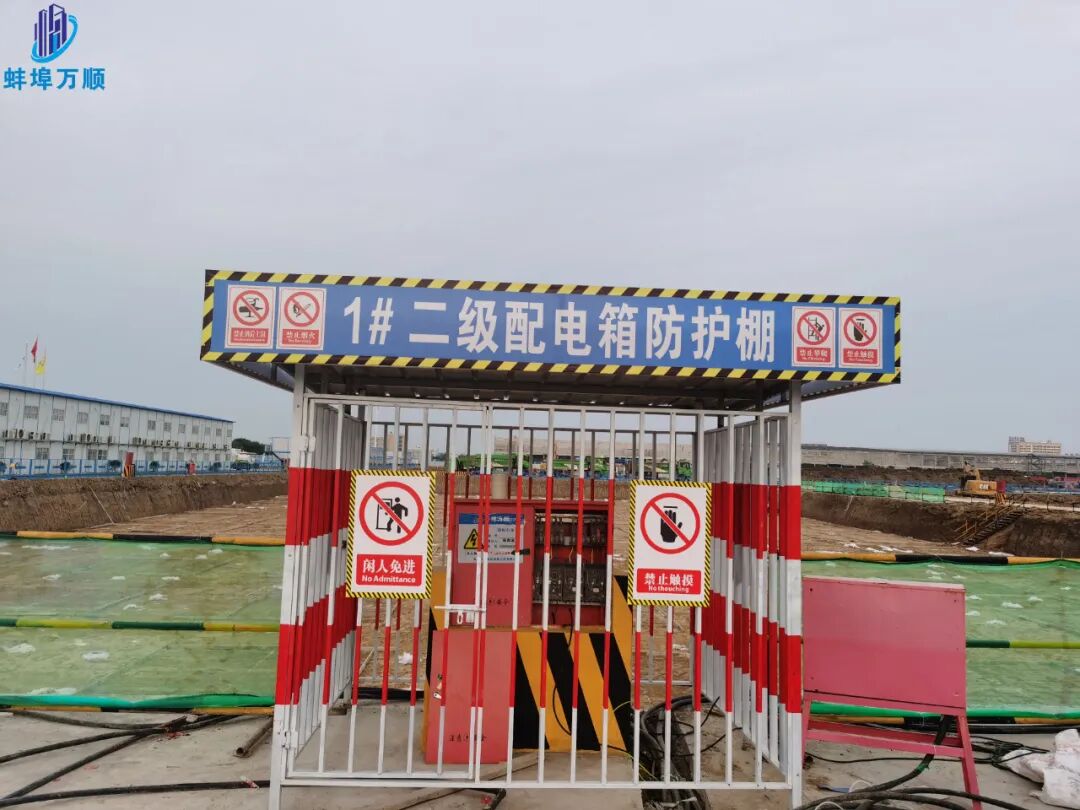

配电箱防护棚

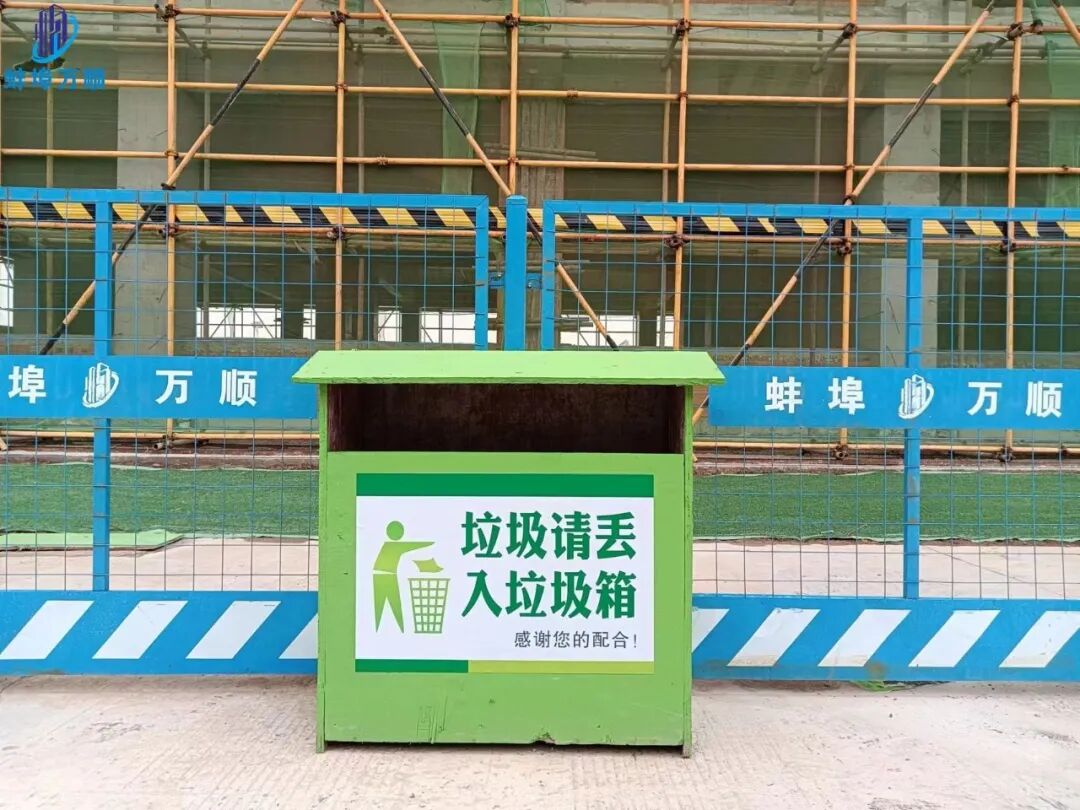

环保型垃圾桶

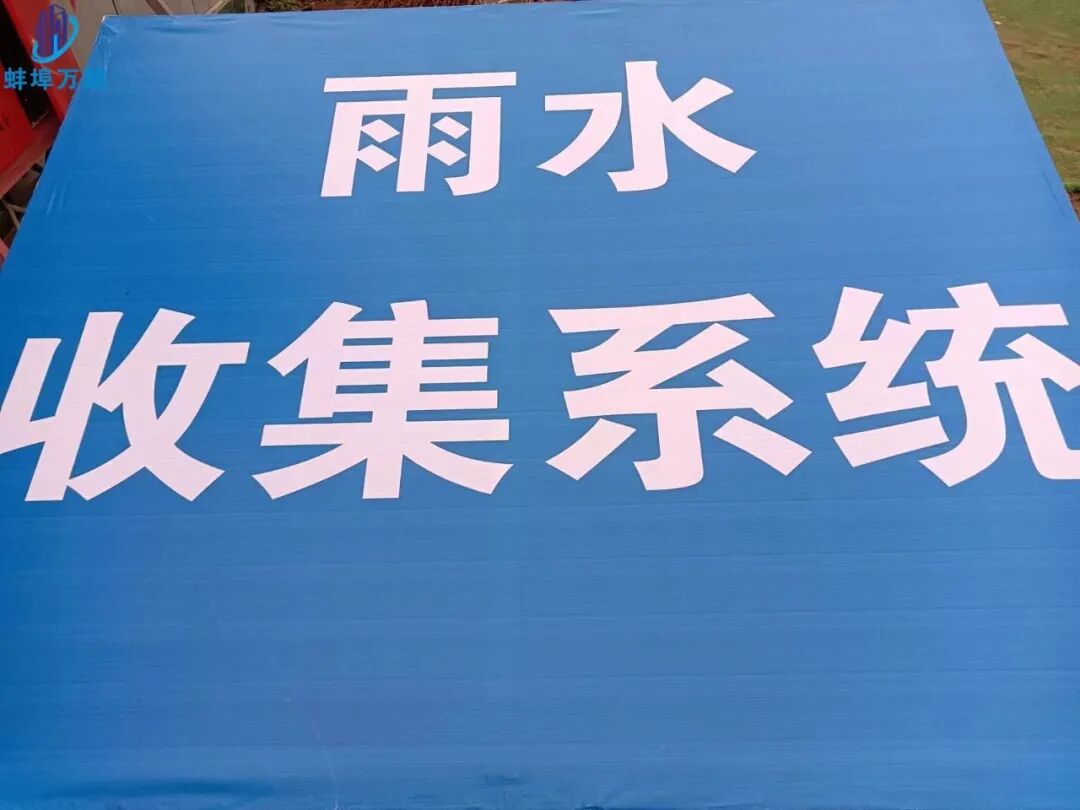

雨水收集池

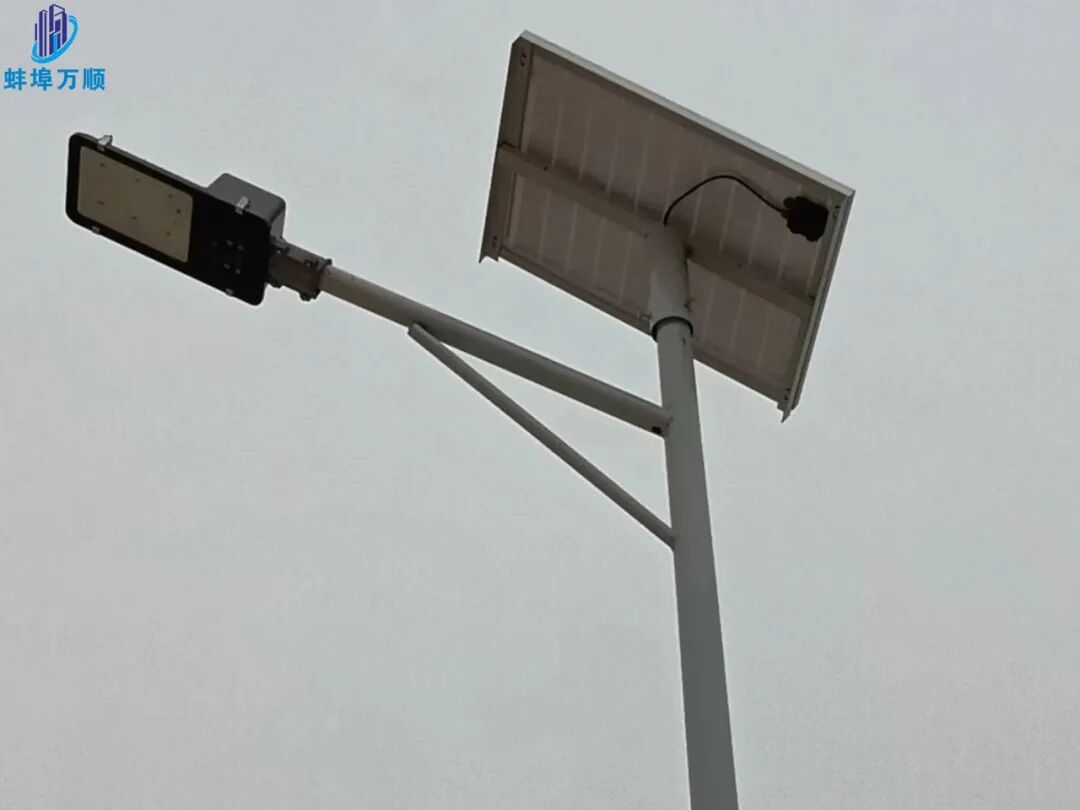

太阳能路灯

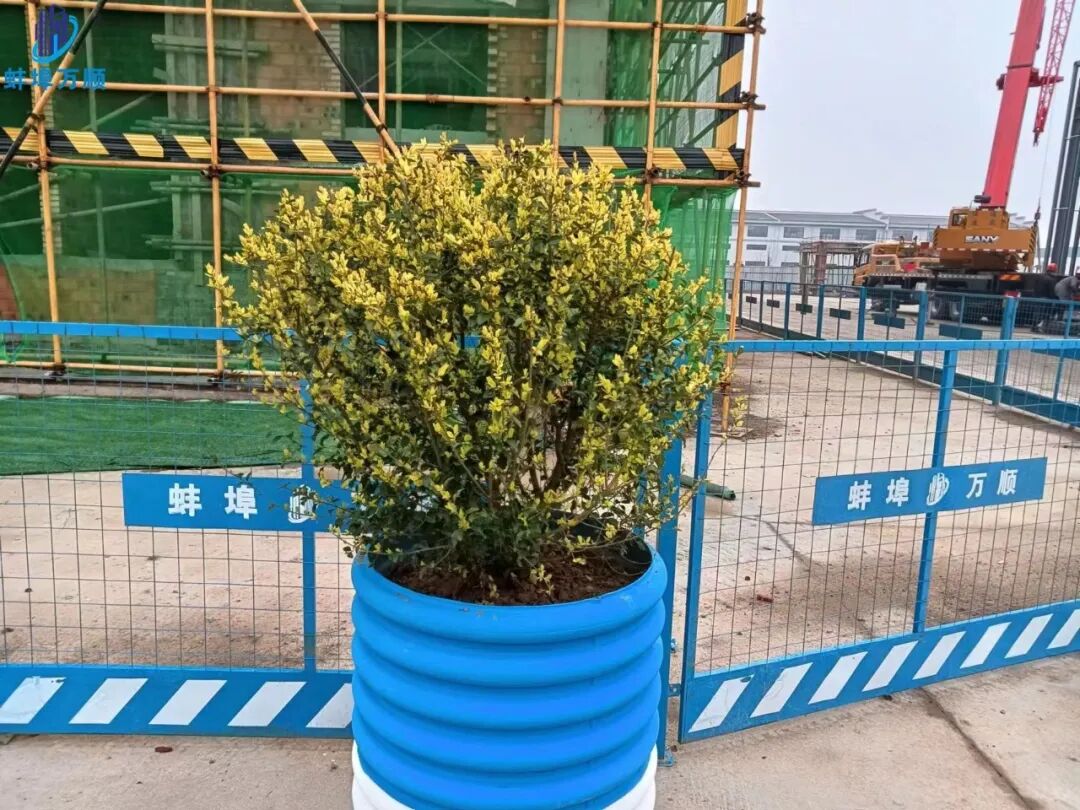

环保型花盆

施工现场设置扬尘监测系统，雾炮机喷雾降尘、围挡喷淋系统以及车辆高压冲洗设备，全面进行扬尘控制。

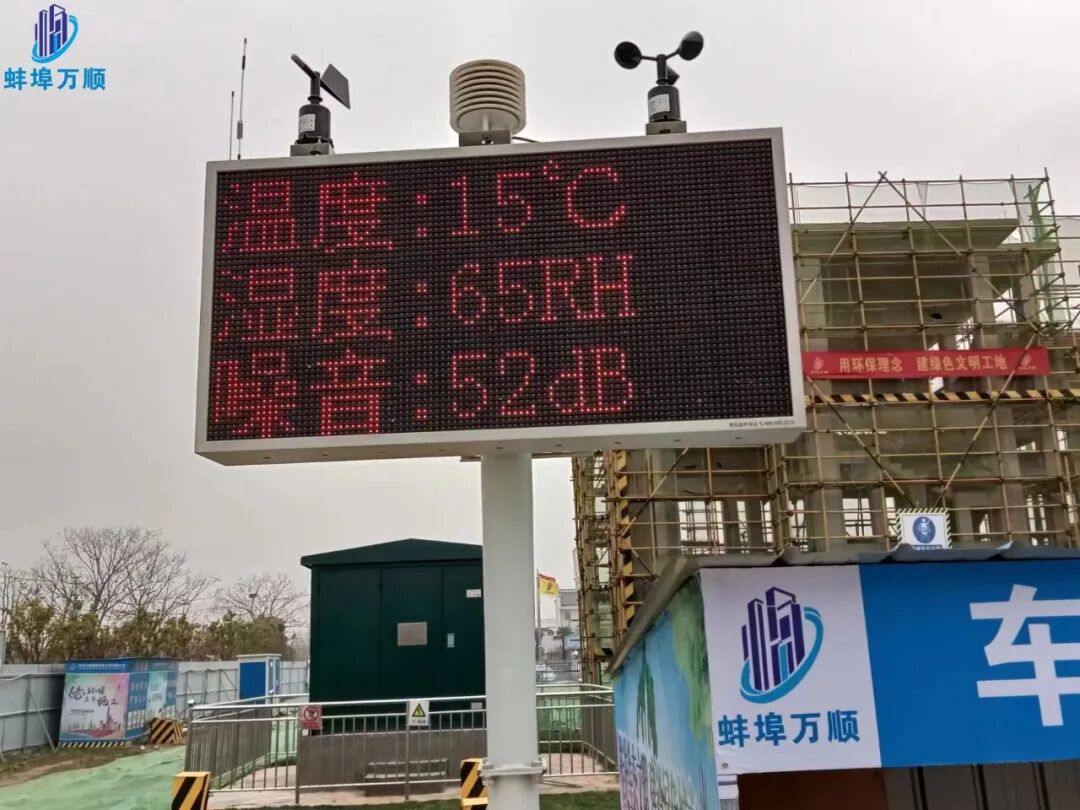

扬尘监测系统

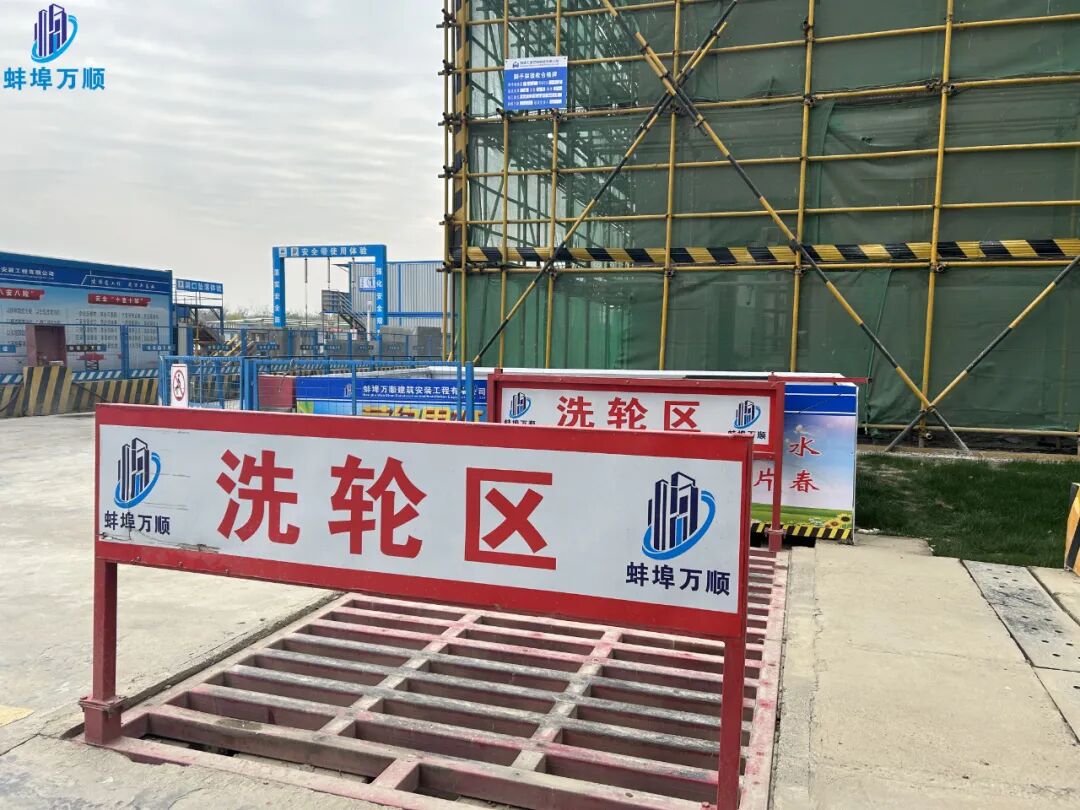

车辆冲洗设备

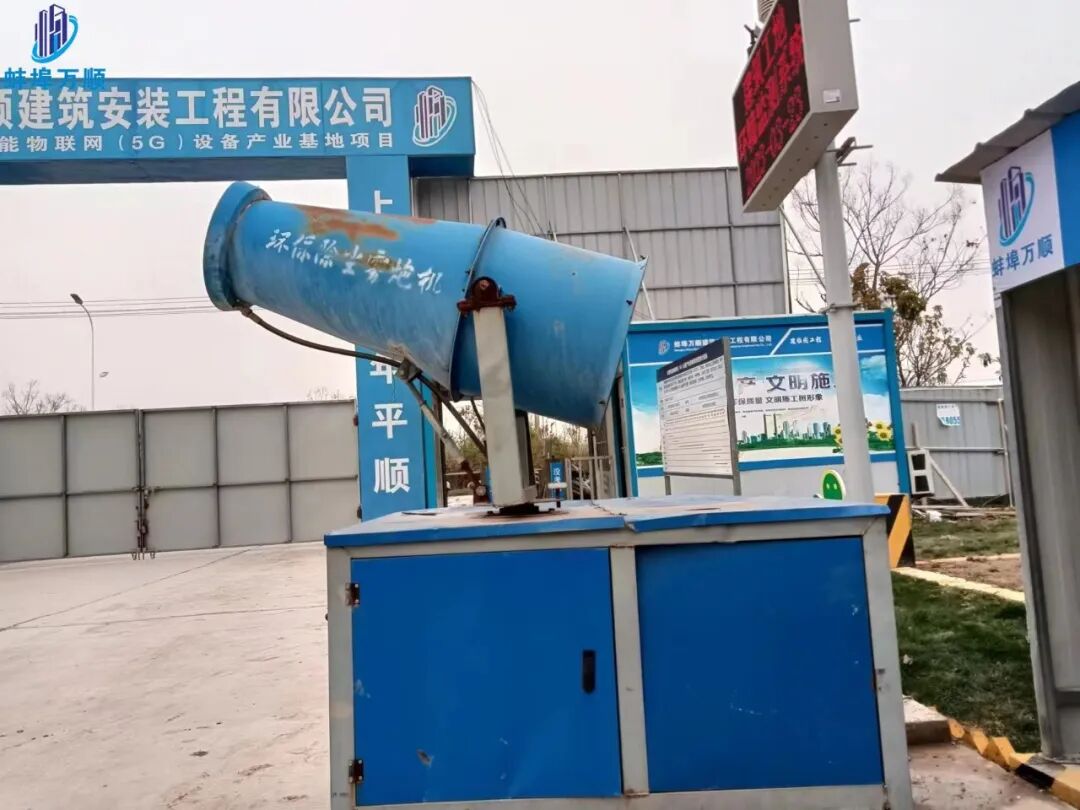

雾炮机

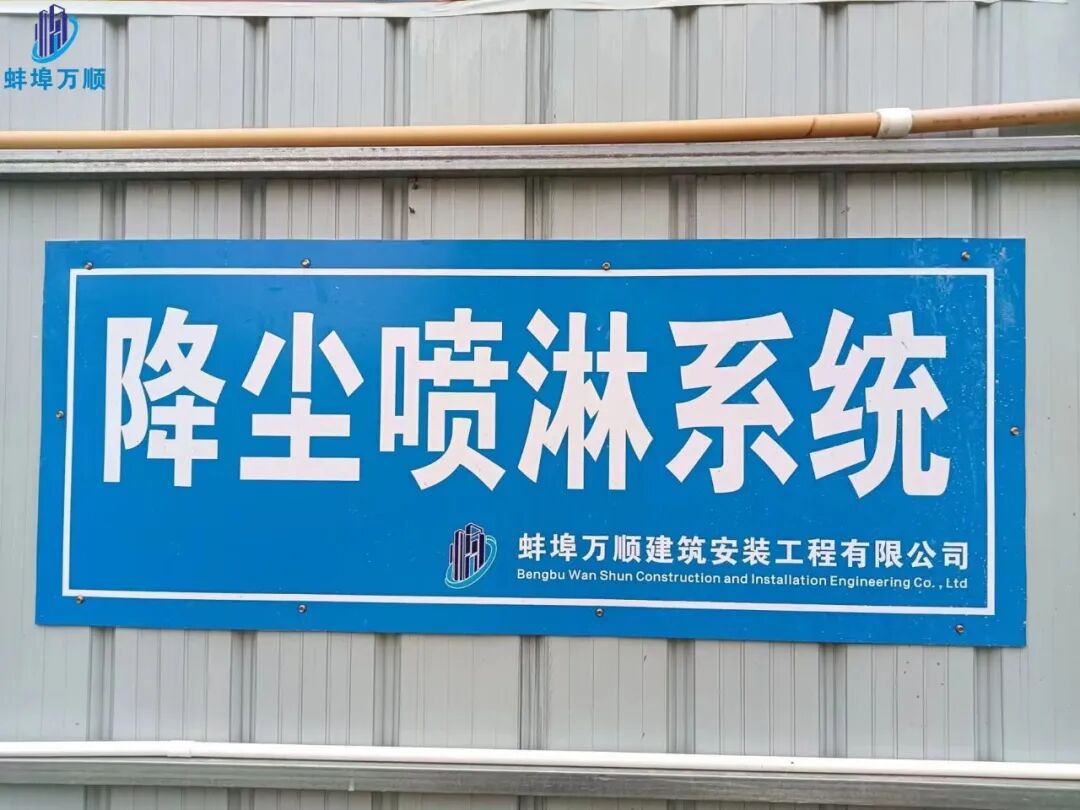

喷淋降尘

通过布置质量样板区、安全体验区及VR体验馆，通过样板引路及身临其境的体验，提升质量及安全管理水平。

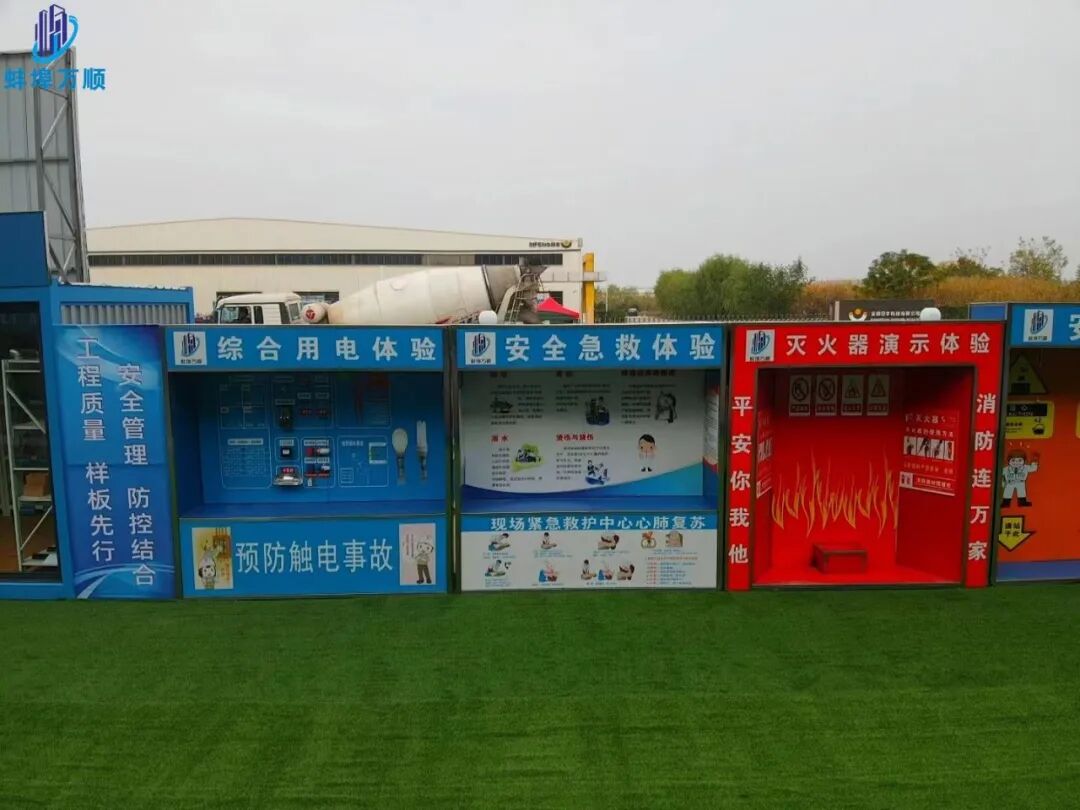

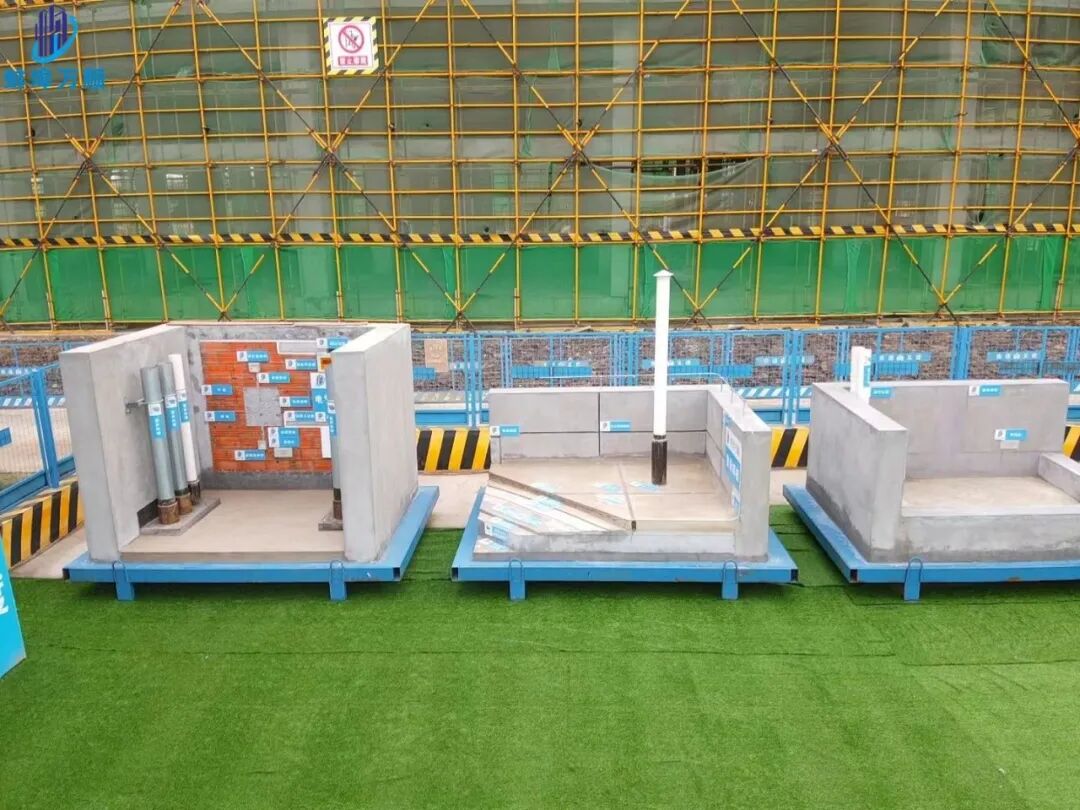

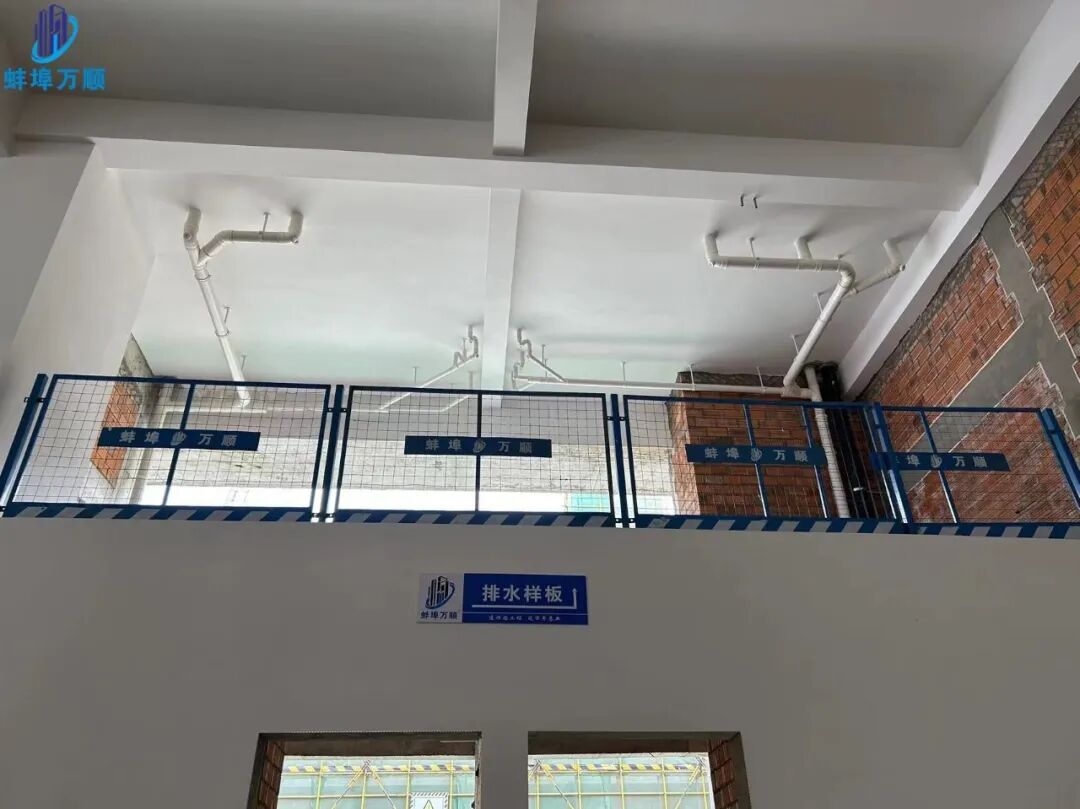

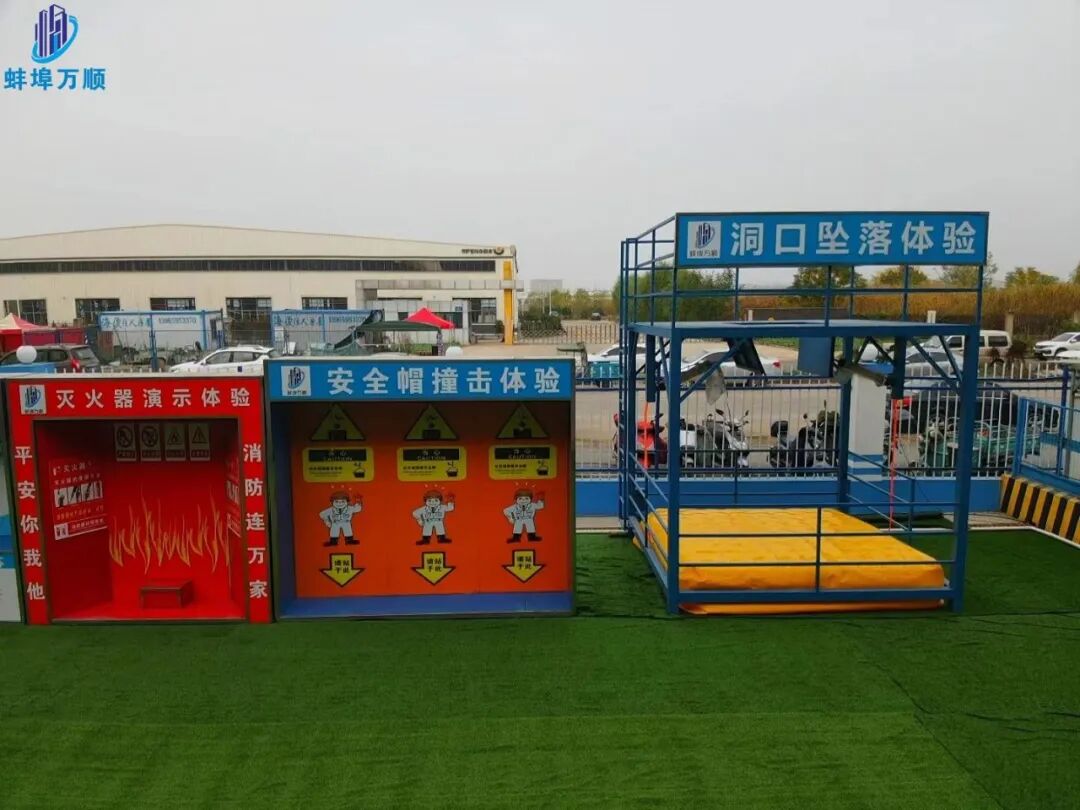

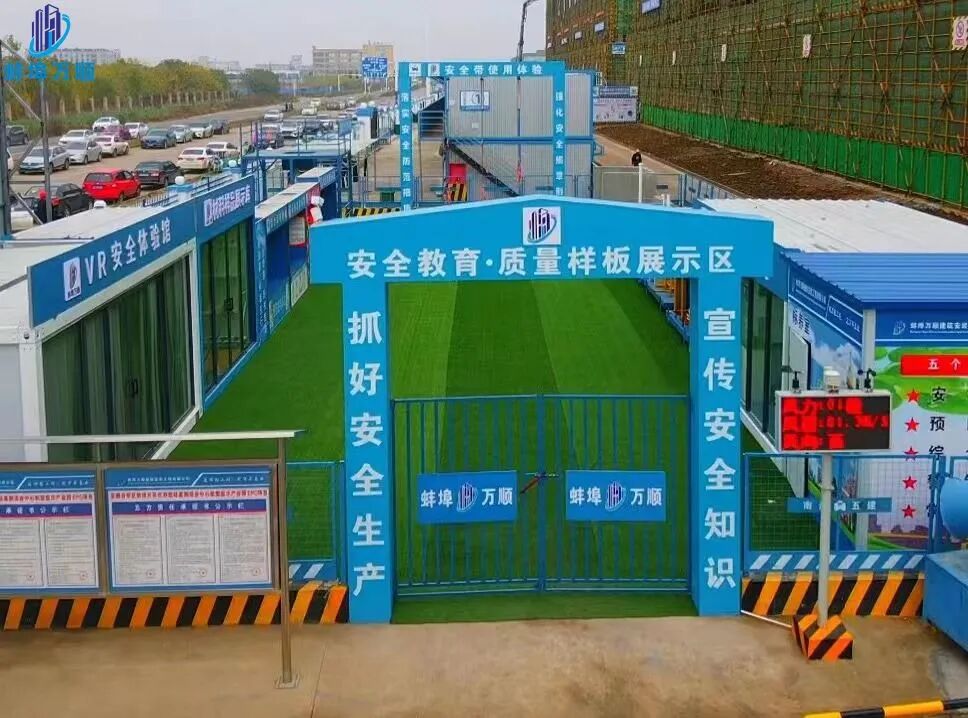

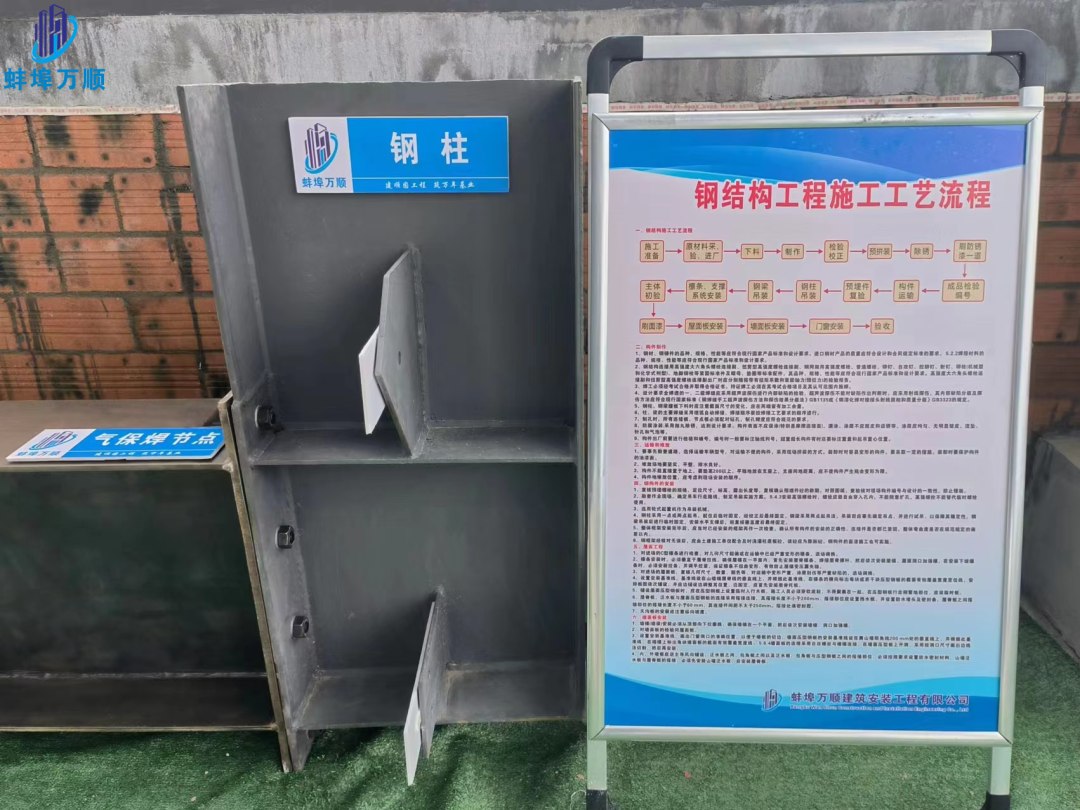

质量样板及安全体验区

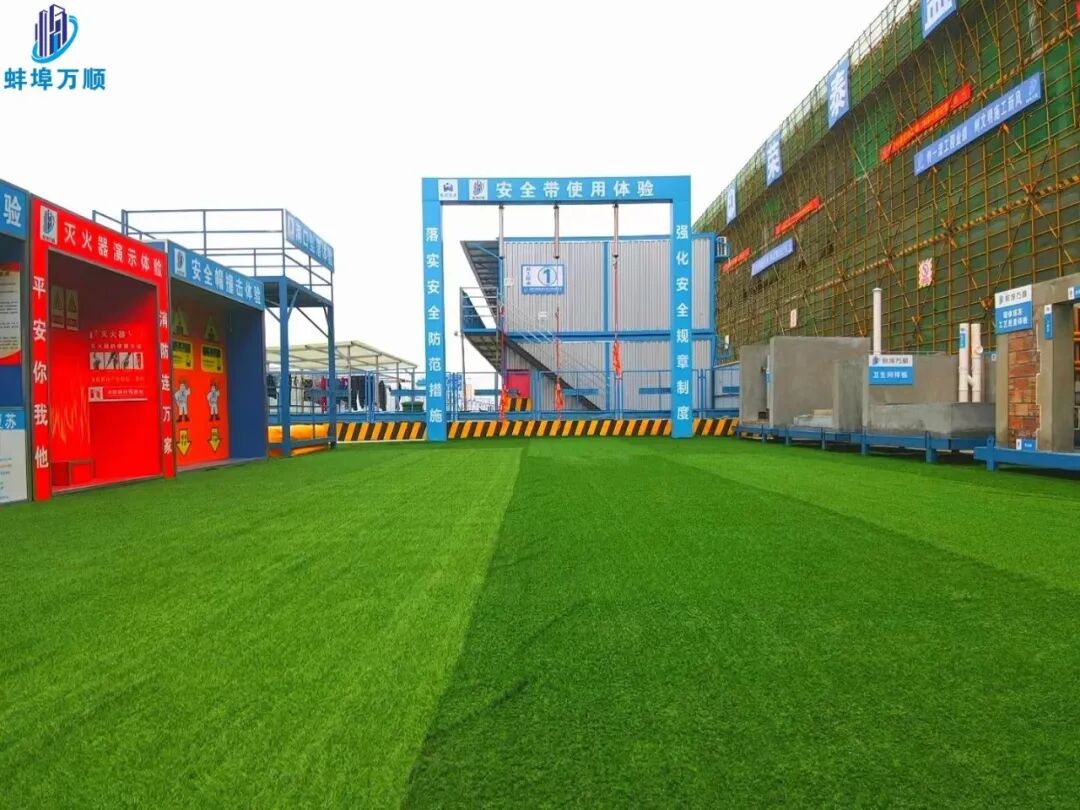

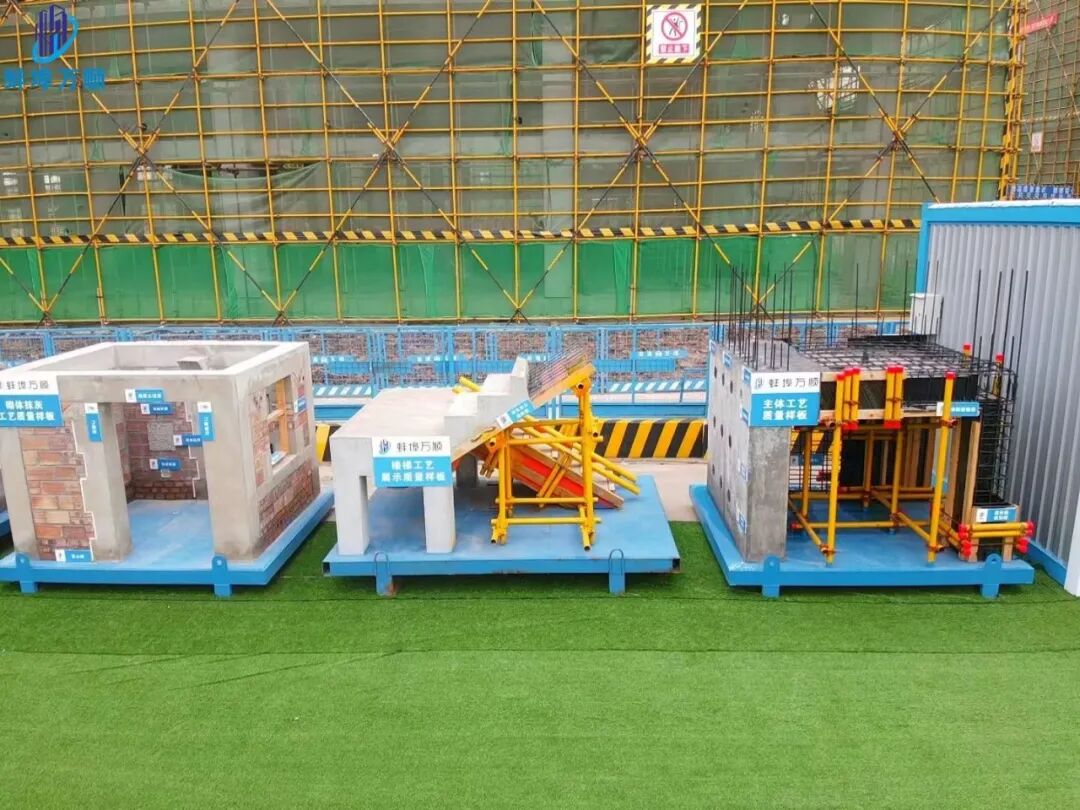

样板体验区场地

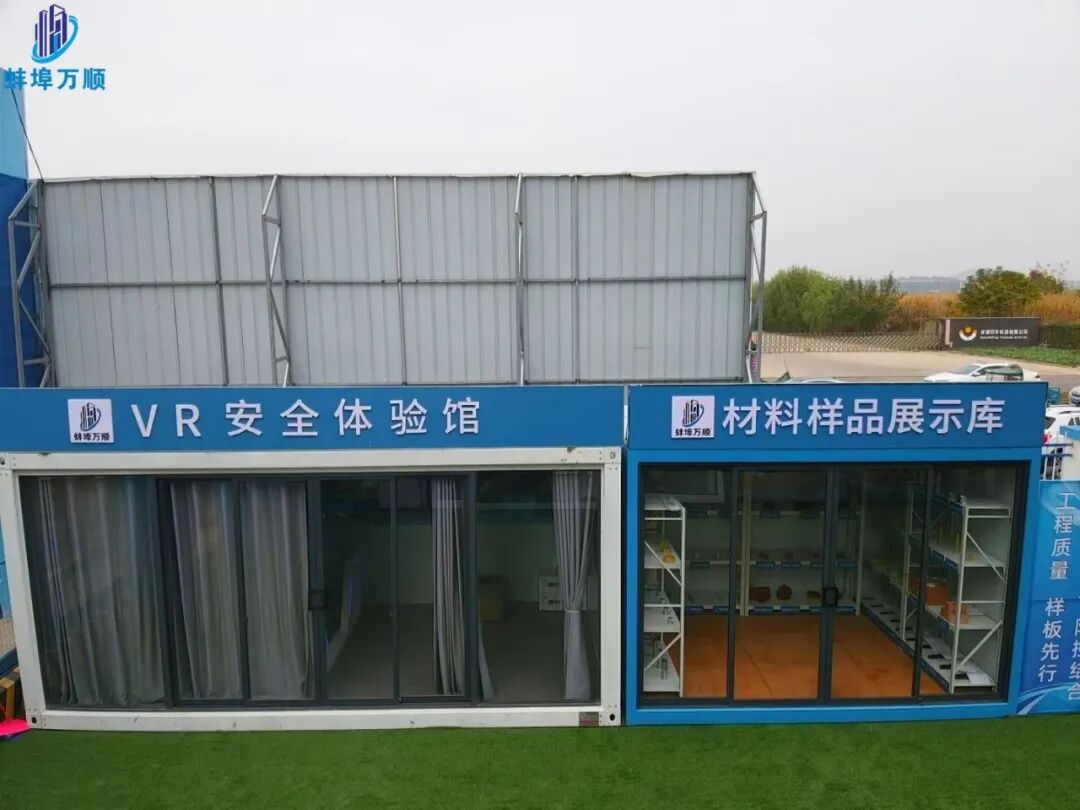

VR体验馆

项目采取门禁系统、扬尘噪音监视器和监控系统通过互联网与政府相关部门联网，实时对项目进行监管。运用远程视频监控系统，监控人员可通过电脑或者手机随时随地对施工现场进行实时监控，掌握工程施工进度、监视和记录工作现场的施工质量、安全生产情况，并能实现远程协调指导工作，提高工作效率和管理水平。

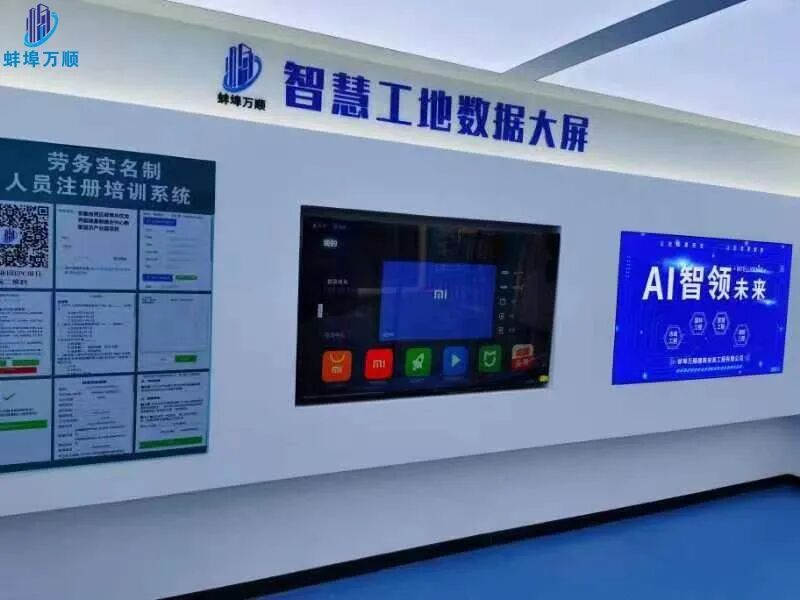

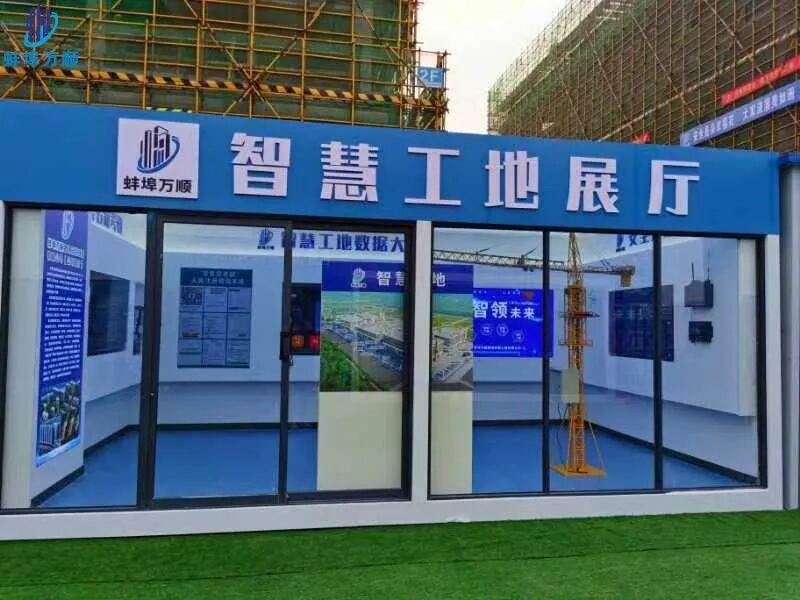

智慧工地展厅

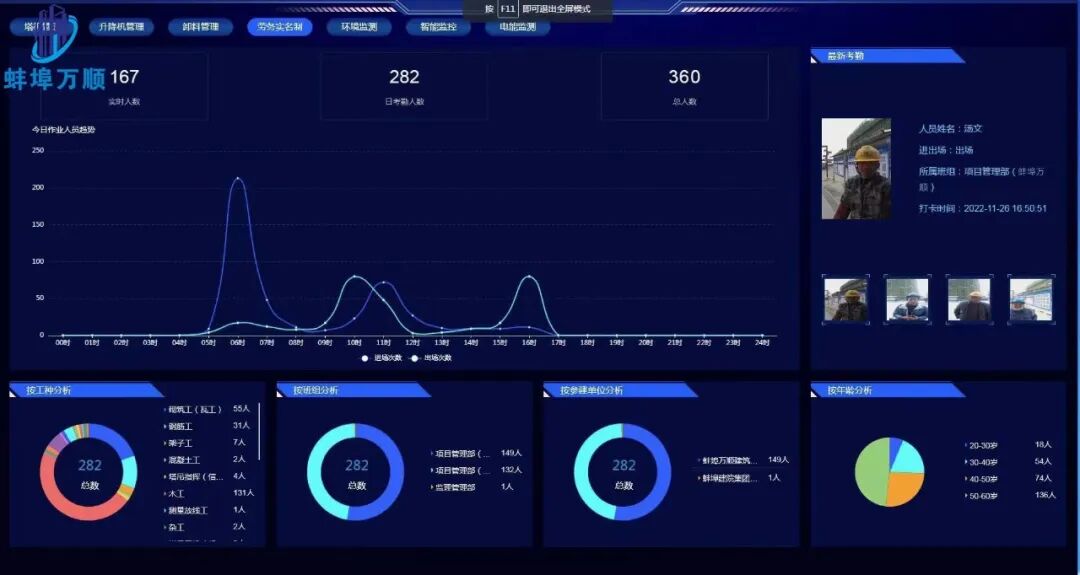

智慧工地系统

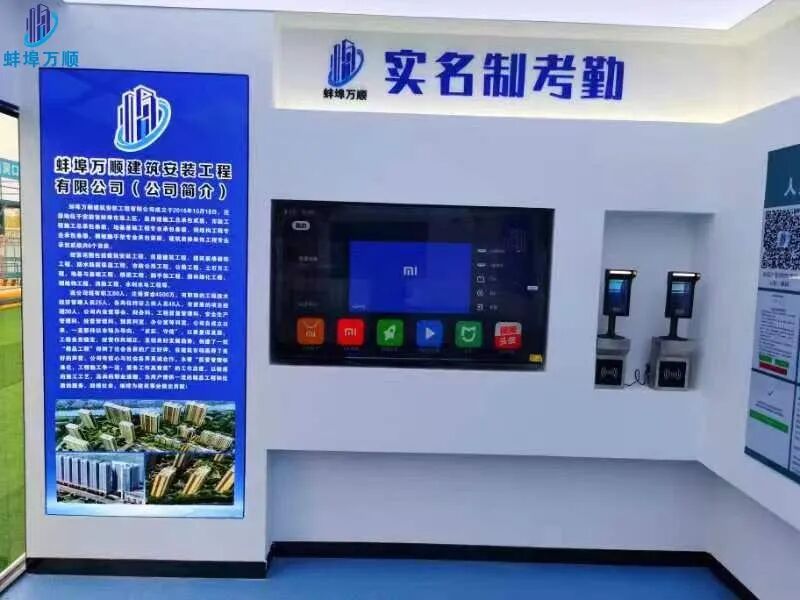

实名制管理系统

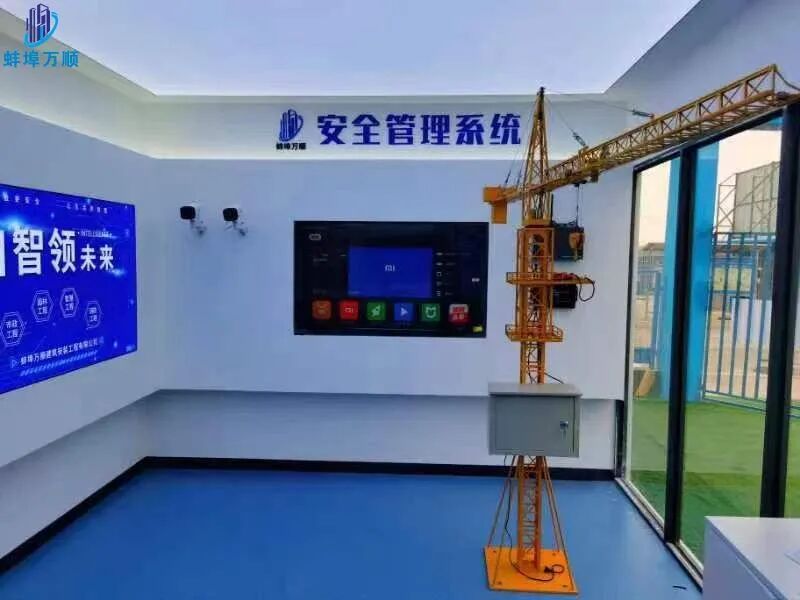

安全管理系统

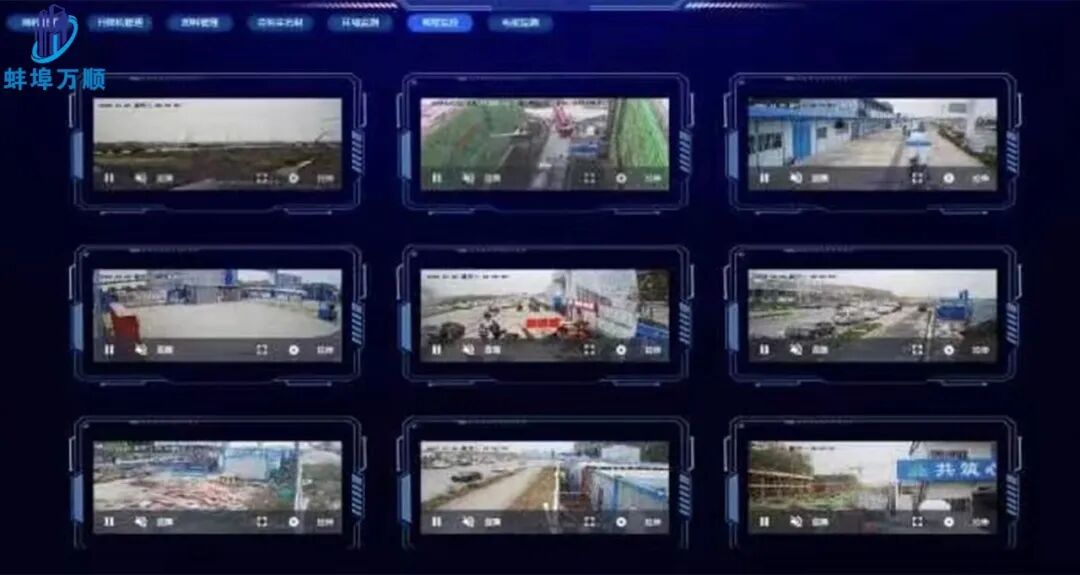

视频监控

实时监控
