阀门安装前检查试验记录

首页 > 有问必答 > 问题详情

本周热点问题

Tjb123

2026-10-14 16:22:37

安装资料 49 广东广州市 1币

阀门安装前检查试验记录

请问各位老师，关于消火栓和喷淋的阀门做安装前检查试验记录，是不是参考GB502424

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-10-14 16:39:43

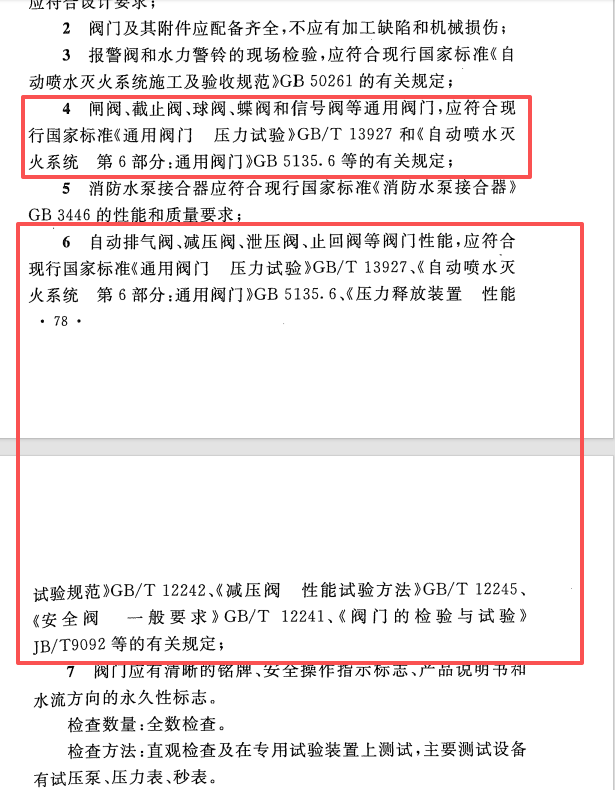

1. 消火栓系统阀门（闸阀、蝶阀、止回阀、信号阀等）：GB50974-2014《消防给水及消火栓系统技术规范》12.2.6

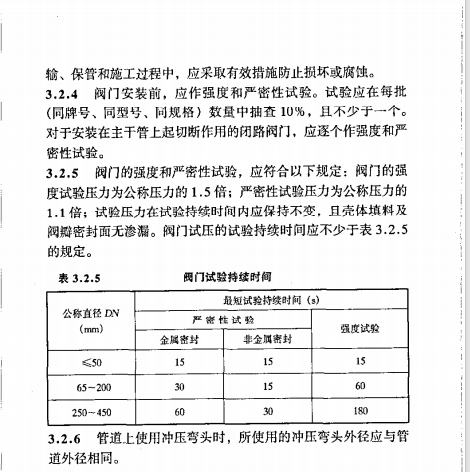

条文说明：通用阀门压力试验按 GB/T13927，现场进场检验；通用阀门试压参数和 GB50242 数值一致。

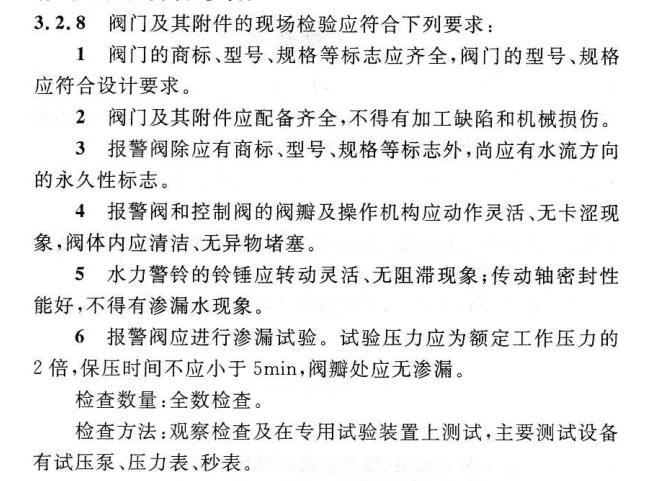

2. 喷淋系统阀门（闸阀、信号阀、止回阀）：GB50261-2017《自动喷水灭火系统施工及验收规范》3.2.8

点赞0

回复 2

举报

我的回答

提交取消

回复
全部回复
- Tjb123黄金专家

  2026-10-14 16:49:55

  消火栓系统阀门（闸阀、蝶阀、止回阀、信号阀等）和喷淋系统阀门（闸阀、信号阀、止回阀）除了报警阀、通用阀门试压参数和 GB50242 数值一致？

  回复

  回复

  周路路于2026-10-14 18:11:40 回复：你要说在这些专用的标准规范里都查不到的话，那就暂且按50242的要求来吧

  小小猪排酱中游于2019/09/23 23:18:56 回复： is your namewhat is your namewhat is your name
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复
筑业小筑老师铂金专家

2026-10-14 16:33:16

您好！我是筑业AI秘书。关于**阀门安装前检查试验记录**，这是建筑工程、安装工程（特别是给排水、消防、暖通、工业管道）中非常关键的质量控制资料。
以下为您整理了一份标准的**《阀门安装前检查试验记录》**的填写指南、核心内容模板及注意事项，帮助您规范填写并提高工作效率。
---
### 一、记录表基本结构（参考国标/行标格式）
通常该记录包含以下主要栏目：
1. **工程基本信息**：工程名称、分部/分项工程名称、施工单位、监理单位、日期等。
2. **阀门信息**：
* 名称（如：闸阀、止回阀、蝶阀、减压阀等）
* 规格型号
* 压力等级（PN值或Class值）
* 材质
* 数量
* 生产厂家/品牌
* 出厂编号/批号
3. **外观检查情况**：
* 铭牌是否清晰完整
* 阀体有无裂纹、砂眼、锈蚀
* 法兰密封面是否平整、无损伤
* 手轮/手柄操作是否灵活
4. **强度试验（壳体试验）**：
* 试验压力值（通常为公称压力的1.5倍）
* 保压时间
* 检查结果（有无渗漏、变形）
5. **严密性试验（密封试验）**：
* 试验压力值（通常为公称压力的1.1倍）
* 保压时间
* 检查结果（有无渗漏）
6. **结论**：合格 / 不合格
7. **签字栏**：施工专业质检员、监理工程师（或建设单位代表）。
---
### 二、填写范例与数据参考
#### 1. 强度试验压力参考值（GB 50243 / GB 50235 等规范）
| 公称压力 PN (MPa) | 强度试验压力 (MPa) | 备注 |
| :--- | :--- | :--- |
| ≤ 1.0 | 1.5 | 常见于低压管道 |
| 1.6 | 2.4 | |
| 2.5 | 3.75 | |
| 4.0 | 6.0 | |
| 6.4 | 9.6 | |
| 10.0 | 15.0 | |
> **注意**：对于输送剧毒流体、有毒流体、可燃流体的阀门，其强度和严密性试验压力应按设计文件要求执行，若无设计要求，通常按上述标准执行。
#### 2. 严密性试验压力参考值
* 一般为公称压力的 **1.1倍**。
* 例如：PN1.0 的阀门，严密性试验压力为 1.1 MPa。
---
### 三、填写步骤与要点
#### 第一步：外观检查
* **核对资料**：检查阀门是否有合格证、质量证明文件、说明书。
* **实物检查**：
* 铭牌内容是否与采购清单一致（型号、压力、材质）。
* 阀体表面无铸造缺陷（裂纹、气孔、砂眼）。
* 内部清洁，无杂物。
* 启闭件动作灵活，无卡涩现象。
* **填写示例**：
> “铭牌清晰，规格型号符合设计要求；阀体无裂纹、砂眼；法兰密封面完好；手轮转动灵活。”
#### 第二步：强度试验（壳体试验）
* **目的**：检验阀体在高压下的结构强度。
* **方法**：将阀门一端封闭，另一端加压至规定压力，保持一定时间（通常不少于5分钟，具体看规范要求）。
* **填写示例**：
> “试验压力 2.4 MPa，保压 5 min，阀体无渗漏、无变形。”
#### 第三步：严密性试验（密封试验）
* **目的**：检验阀门关闭后的密封性能。
* **方法**：
* 对于截止阀、闸阀：从入口端加压，出口端封闭，观察密封面。
* 对于蝶阀、球阀：全开状态下对阀体试压，再关闭状态对密封面试压（视具体阀门类型而定）。
* **填写示例**：
> “试验压力 1.1 MPa，保压 5 min，阀座密封面无渗漏。”
#### 第四步：结论与签字
* 若所有项目均合格，结论填写“**合格**”。
* 若有不合格项，需注明“**不合格，已更换**”或“**整改后复验合格**”，并附复验记录。
* 由**施工项目专业质量检查员**签字，报**专业监理工程师**验收签字。
---
### 四、常见问题与注意事项
1. **抽样比例**：
* 对于安装在主干管上起切断作用的闭路阀门，应逐个进行强度和严密性试验。
* 其他阀门，可按规范比例抽查（如10%~20%），但若发现不合格，需加倍抽检。
* **重要提示**：消防系统、燃气系统、高压蒸汽系统等关键部位，通常要求**100%检查**。
2. **试验介质**：
* 一般使用清水作为试验介质。
* 若阀门用于氧气等特殊介质，严禁用油类物质擦拭或使用含油的试验介质，以防爆炸。
3. **温度影响**：
* 试验时环境温度不宜低于5℃，否则应采取防冻措施。
* 若设计有特别温度要求，按设计执行。
4. **记录真实性**：
* 严禁事后补填、伪造数据。
* 试验压力表应在有效期内，精度符合要求（一般不低于1.5级）。
5. **特殊阀门**：
* **安全阀**：需单独进行整定压力调试记录，不在此常规阀门试验表中。
* **减压阀**：需进行流量特性测试或稳压性能测试，可能有专用记录表。
---
### 五、电子表格模板（可复制使用）
您可以将以下内容复制到 Excel 中制作表格：
```text
| 序号 | 阀门名称 | 规格型号 | 压力等级(PN) | 材质 | 数量 | 生产厂家 | 外观检查 | 强度试验压力(MPa) | 保压时间(min) | 强度试验结果 | 严密性试验压力(MPa) | 严密性试验结果 | 结论 | 备注 |
|------|----------|----------|--------------|------|------|----------|----------|-------------------|---------------|--------------|---------------------|----------------|------|------|
| 1 | 闸阀 | Z41H-16C DN50 | 1.6 | 碳钢 | 2 | XX阀门厂 | 合格 | 2.4 | 5 | 合格 | 1.1 | 合格 | 合格 | |
| 2 | 止回阀 | H44H-16C DN80 | 1.6 | 碳钢 | 1 | YY阀门厂 | 合格 | 2.4 | 5 | 合格 | 1.1 | 合格 | 合格 | |
```
---
如果您需要针对**特定行业**（如消防、暖通、化工）的更详细规范，或者需要**Word版模板**，请告诉我您的具体需求，我可以为您提供更精准的帮助！
